询问不根切最小变位系数公式

kkkuafu · 发表于 2008-12-4 10:50

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

1.标准齿轮不根切的最小齿数公式是Zmin=2*ha*/(sina)2 (1)
变位齿轮的不根切最小变位系数公式是Xmin=ha*((Zmin-Z)/Zmin) (2)
某齿轮的齿数是17，齿顶高系数是ha*=1,齿形角是20度，则该齿轮的不根切的最小齿数Zmin=17(按公式（1）计算）,，不根切最小变位系数是Xmin=0,(按公式（2）计算）,，请问这个计算方法对不？如果不对请予以指正！

invit49 · 发表于 2008-12-6 08:32

第一个标准齿轮的定义就是不变位的齿轮，算出来是多少就是多少。最小齿数只和压力角有关系，齿顶高系数有关系，如果算出来是17，那就是最小不跟切数。不变位情况下的，

kkkuafu · 发表于 2008-12-15 15:33

如果是变位的齿轮，最小不根切齿数应该怎么计算？按标准齿轮，公式1计算么？

jxd2028 · 发表于 2012-3-28 20:11

这里有个文件供参考

ldx52013 · 发表于 2012-5-29 18:54

jxd2028 发表于 2012-3-28 20:11

登录/注册后可看大图

这里有个文件供参考

下载的文件，对我很有用谢谢

taoyuansiyu · 发表于 2016-5-18 15:42

斜齿变位齿轮的最小变位系数呢？

mrmrw · 发表于 2016-5-18 22:29

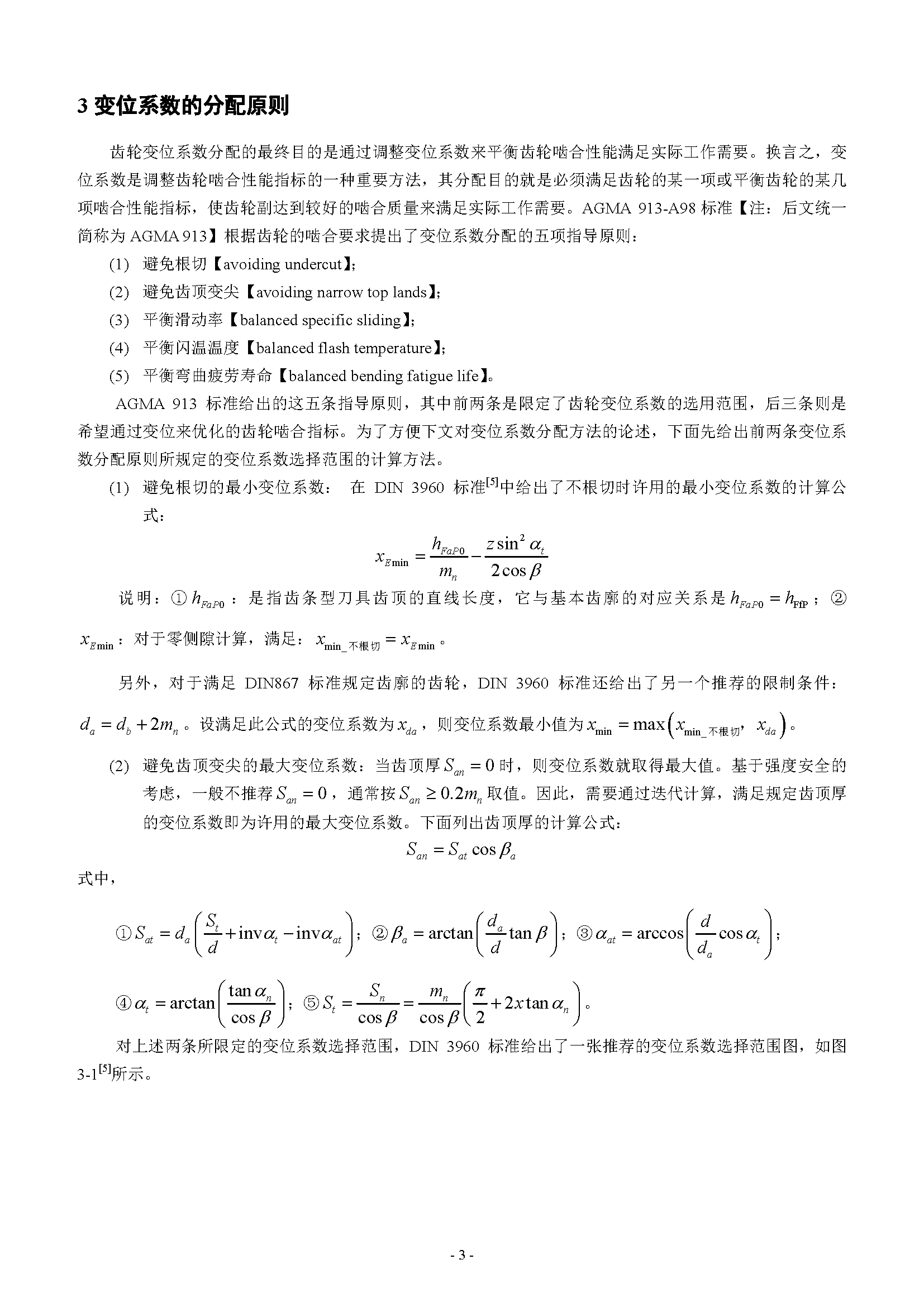

对于最小变位系数的问题，在DIN 3960 和ISO 21771等相关标准中都有明确的公式，下面给出来：

***************
上面贴出的出自《渐开线圆柱外啮合齿轮副变位系数分配方法概述》！

niuershiye · 发表于 2016-5-19 12:06

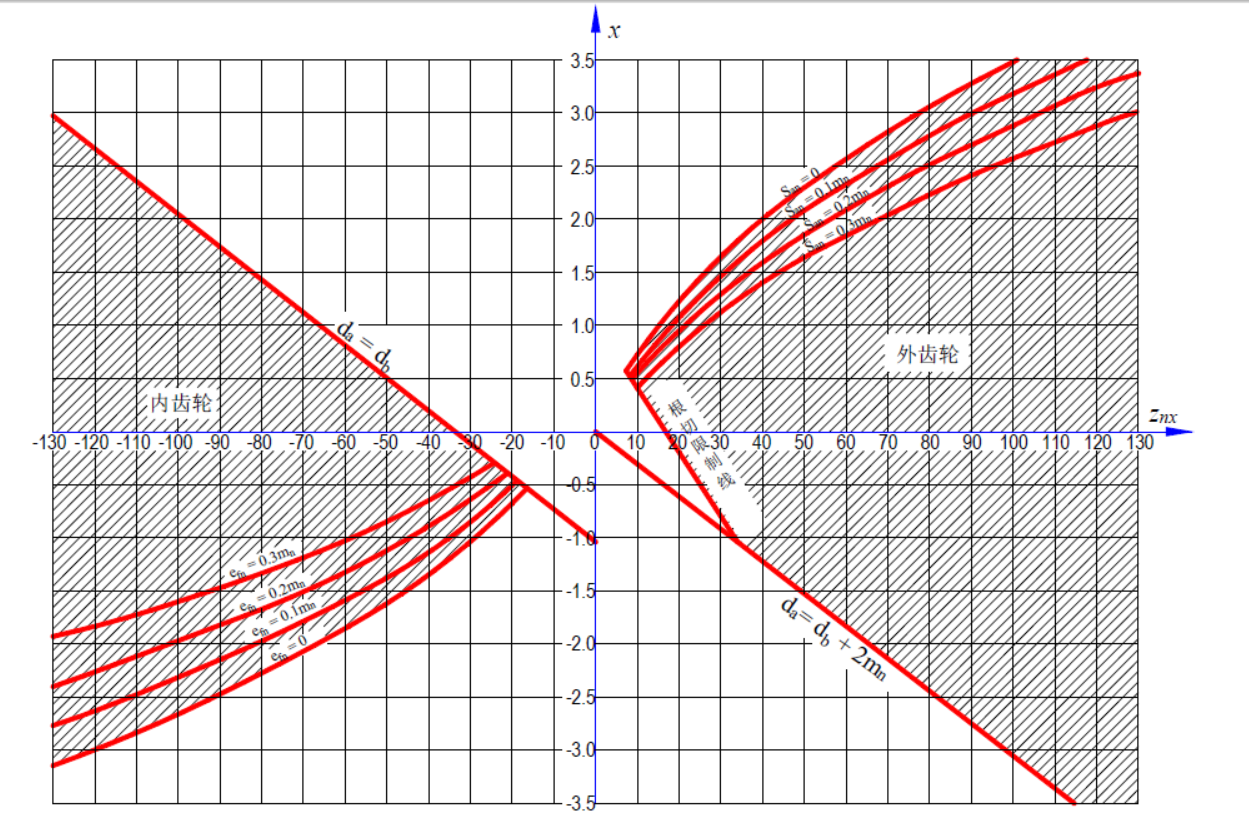

MRMRW 的回复已经很到位了。注意，下面那个线图是基本齿廓符合 DIN 867-1978 的。

jixiexuejian · 发表于 2016-6-22 10:20

jxd2028 发表于 2012-3-28 20:11
这里有个文件供参考

我也真心想知道变位系数是如何确定的，和哪些参数相关

fuguangyi · 发表于 2016-6-22 20:50

最小不根切变位系数：
xmin=hax-(ZD*(sin(ALPHA))^2)/2
hax：齿顶高系数
ZD：当量齿数 ZD=Z/(cos(beta))^3 beta是螺旋角
ALPHA：压力角
