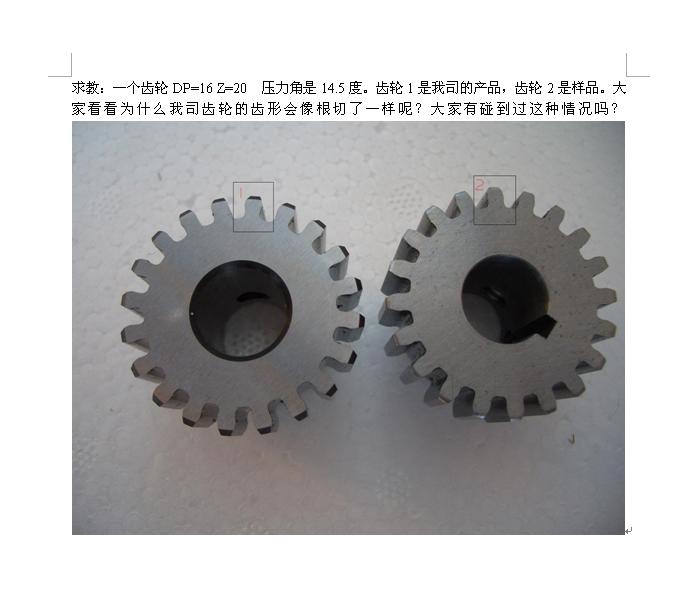

求助，齿轮加工中的问题？！

变术火花8 · 发表于 2008-11-30 12:36

您需要登录才可以下载或查看，没有账号？注册

x


[ 本帖最后由变术火花8 于 2008-12-1 13:44 编辑 ]

xiepeng · 发表于 2008-11-30 13:31

模数和齿顶圆设计不合理

niuershiye · 发表于 2008-11-30 14:41

压力角14.5 度，滚刀齿顶圆弧 ρ=0.3 mn 时，不根切的最小齿数 32.7
（参见化工版第五版《机械设计手册》表14-1-4 ）

变术火花8 · 发表于 2008-11-30 17:33

原帖由 niuershiye 于 2008-11-30 14:41 发表

 登录/注册后可看大图

压力角14.5 度，滚刀齿顶圆弧 ρ=0.3 mn 时，不根切的最小齿数 32.7
（参见化工版第五版《机械设计手册》表14-1-4 ）

牛爷我是磨齿的，你能给我说的再详细点吗？

[ 本帖最后由变术火花8 于 2008-11-30 17:37 编辑 ]

niuershiye · 发表于 2008-11-30 18:41

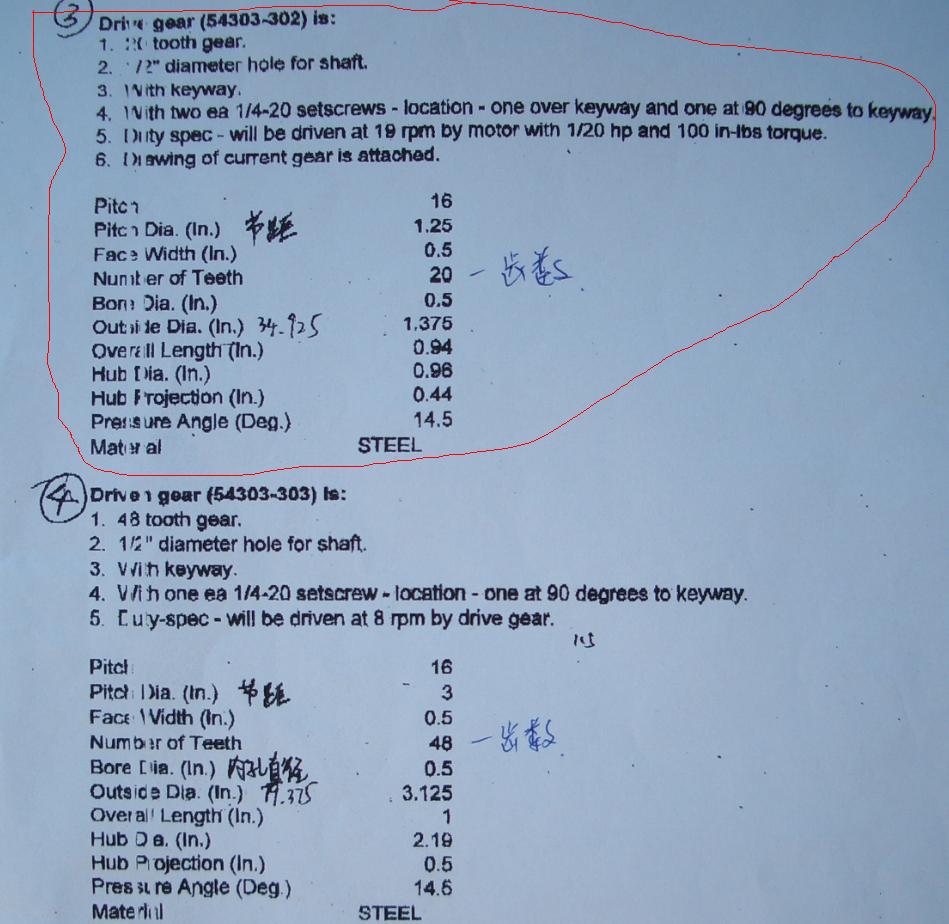

将参数写全了才可以分析！

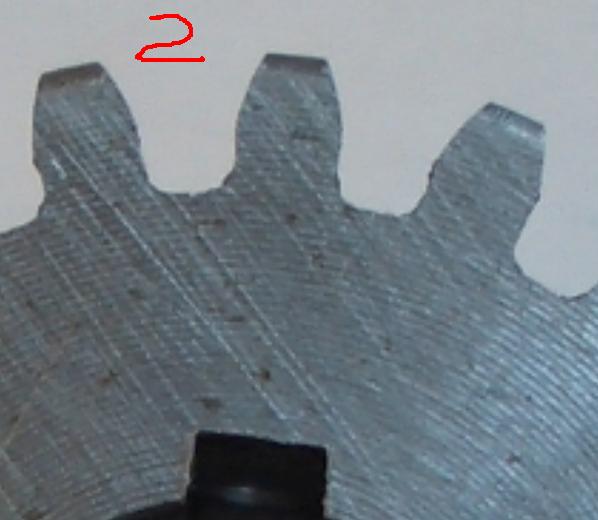

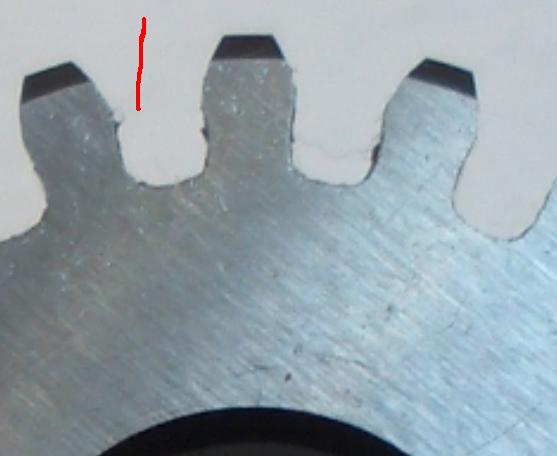

将单个（或几个齿）的局部大图发出来！

hfc001 · 发表于 2008-11-30 20:33

滚刀模数不对

变术火花8 · 发表于 2008-12-1 11:20

原帖由 niuershiye 于 2008-11-30 18:41 发表

 登录/注册后可看大图

将参数写全了才可以分析！
将单个（或几个齿）的局部大图发出来！

变术火花8 · 发表于 2008-12-2 14:54

？？？？？？？

niuershiye · 发表于 2008-12-2 15:56

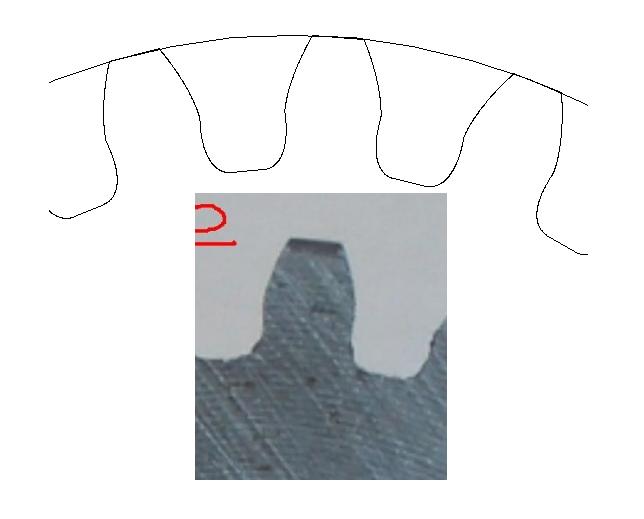

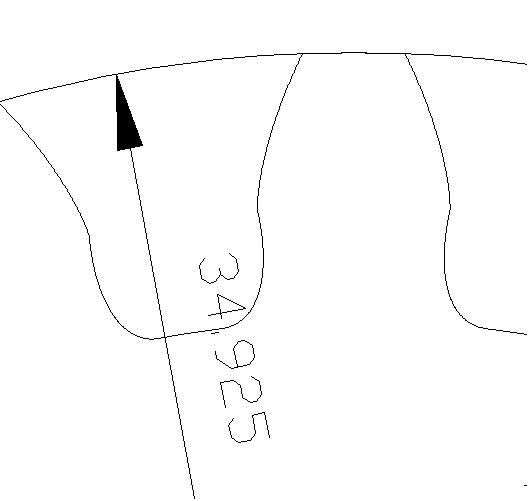

画了一个！

[ 本帖最后由 niuershiye 于 2008-12-2 16:04 编辑 ]

变术火花8 · 发表于 2008-12-2 19:48

图纸错了？还是错了？看不懂啊牛爷你是哪的啊，近的话就能当面求教了啊哈哈
