面齿轮的一点资料

hyfjy · 发表于 2013-12-26 18:27

面齿轮副啮合时，小齿轮相对面齿轮距离的变化对接触区的影响。
面齿轮副在设计时，可以对面齿轮的修形进行人工干预，也可以用默认的修形方式，在完成自动建模及装配后，接触区域应位于面齿轮的近中间位置。避开边缘接触。
小齿轮沿轴向窜动时，如果小齿轮不进行齿向修形，则不影响啮合区的变化。

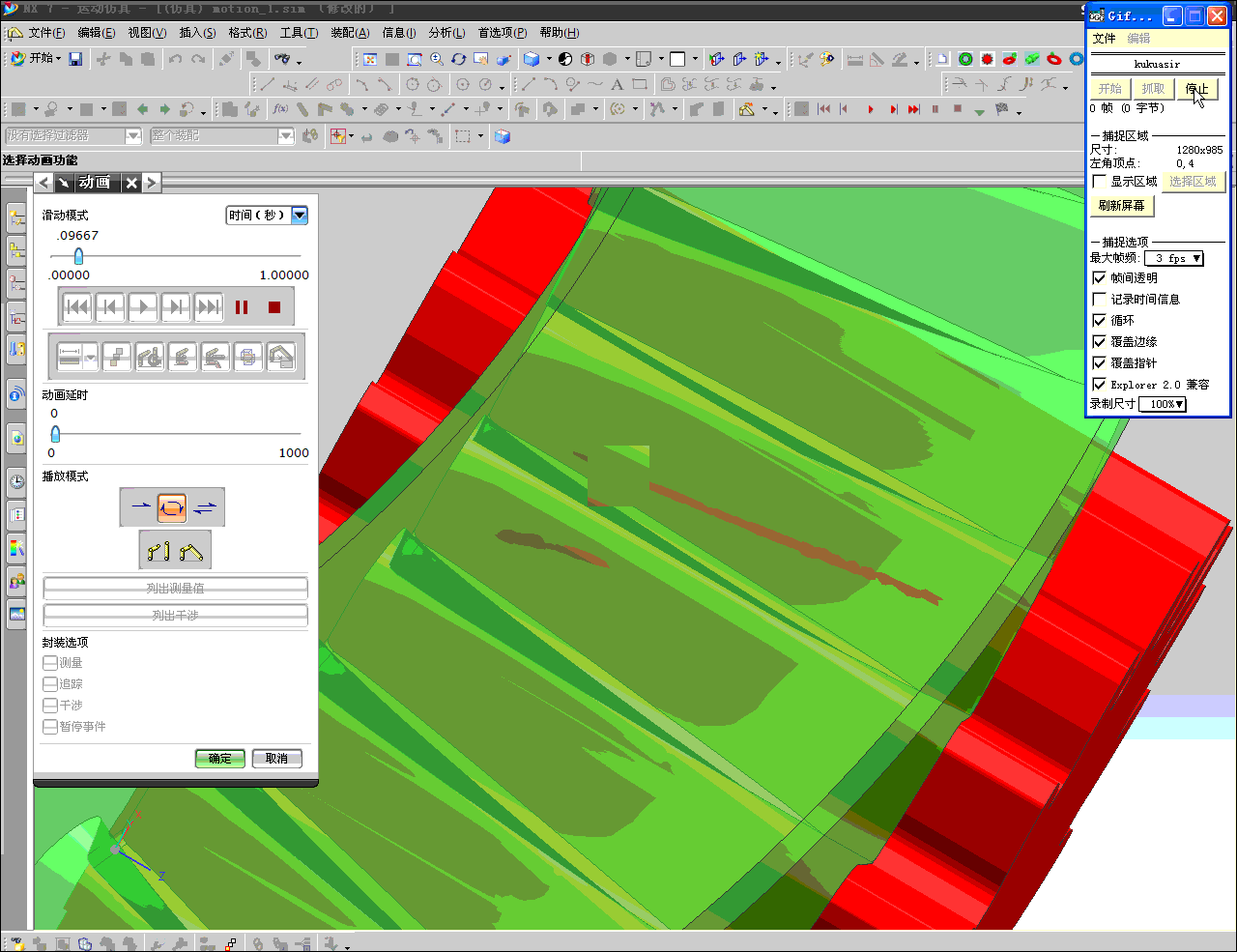

这是在设计安装距下的啮合


当小齿轮中心线与大齿轮的面端有距离误差时，小轮离远，则啮合区向面齿轮的小端靠近，反之啮合区向面齿轮的大端靠近。

小轮远离大轮端面时的啮合，移动量0.02mm


小轮靠近大轮端面时的啮合，移动量0.02mm


从这样看来，面齿轮副的安装距主要指小轮相对于大轮安装端面的垂直距离，理论上应该保证设计距离，否则对接触区位置的影响较为明显。

meixi2012 · 发表于 2022-10-18 11:44

hyfjy 发表于 2013-12-26 18:27
面齿轮副啮合时，小齿轮相对面齿轮距离的变化对接触区的影响。
面齿轮副在设计时，可以对面齿轮的修形进行 ...

费老师，你好！我是研究生初学者能分享一点面齿轮的matlab齿面点计算程序吗？谢谢你！

13640236732 · 发表于 2022-10-18 12:23

谢谢楼主分享

toney · 发表于 2023-3-5 22:20

有能分享建模的原档就好了

HZG7789 · 发表于 2024-2-19 12:11

希望有更多面齿轮的资料！！

shiyufeng001 · 发表于 2024-2-19 12:42

西工大赵宁教授团队面齿轮也做的比较多

xl0586 · 发表于 2024-3-31 09:19

终于找到了相关资料

18169790109 · 发表于 2024-4-7 17:18

非常感谢，正需要呢

sxbjlyp · 发表于 2024-4-15 10:26

顶，需要金币

hlbht · 发表于 2024-7-24 15:19

学习，学习！！！！
