变位斜齿轮的计算

wzq

齿轮箱中两对斜齿轮其中一个齿轮的参数已知 ：Z1=9   α=20°β=17°ξ1=0.4858  中心距44.25  Mn=1.25   D1=15.07公法线长度6.13 。求与其配对的斜齿轮的参数，Z2=57。另外一对齿轮只知Z3=14  Z4=42  中心距44.25    螺旋角约为10°  求其参数。
                   急！！！

ljy0903

公法线长度的跨齿数是多少啊!!!!!!!

woodee

原帖由 wzq 于 2008-11-16 10:47 发表


登录/注册后可看大图

齿轮箱中两对斜齿轮其中一个齿轮的参数已知 ：Z1=9   α=20°β=17°ξ1=0.4858  中心距44.25  Mn=1.25   D1=15.07公法线长度6.13 。求与其配对的斜齿轮的参数，Z2=57。另外一对齿轮只知Z3=14  Z4=42  中心距44.25   ...

第一对齿轮
Z1的外径15.07，给得太小了吧？
按我给的试试吧：

用标准滚刀加工

Z1
外径15.5；W(2)=6.31（公法线标称值）；

Z2
外径77.6；W(8)=29.04（公法线标称值）；

侧隙靠Z2进刀减小公法线值来得到。比如W(8)=28.98，则侧隙为0.052。

另一点需要说明的是，Z1齿根与Z2齿顶顶隙只有0.248，但不会影响啮合。

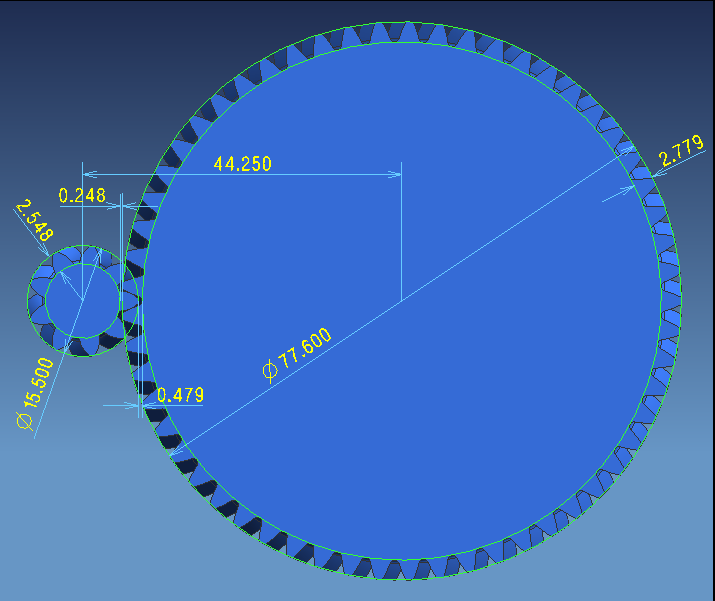

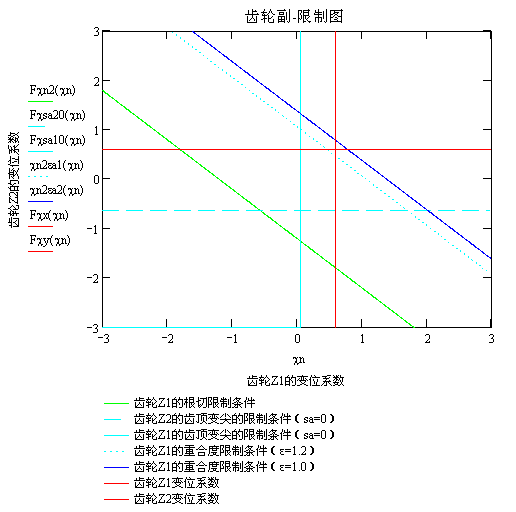

如下图示：

wzq

谢谢！Z1的外径测量值只有这么大。Z2的外径测量值77.75，W(7)=25.47。我想知道计算过程。及第二齿的变位系数，.

ljy0903

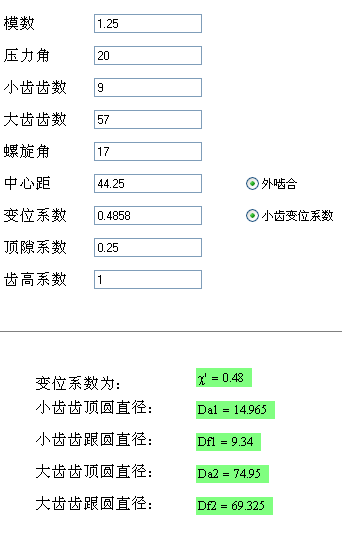

W(8)=29.13                          X(n)=0.374
Z=57                           Jn=0.089

freefreemen

:) :)

freefreemen

重合度有问题:)

wzq

多谢！只是和实物有差距。我仍有疑问。测绘Da3=25.5，Da4=68.52   w(2)=7.4  w(5)=21.42  外啮合，1、4齿为右旋，2、3齿为左旋。应该是角变位。还请大家帮忙。

wangjunjtslhc

是角变位，总变位系数0.9656,  Do1=15.295  Dr1=9.854  W(2)=6.081 ξ1=0.4858
                                                        Do2=77.702 Dr2=72.58  W(8)=29.166 ξ2=0.4798
不知楼主的ξ1=0.4858  是从那里来的？

wangjunjtslhc

z3 z4中心距问题还是参数有问题，按所给的参数标准中心距应为35.53993142.而楼主提供的是44.25, 就是再变位不可能差这么多吧？
