齿轮精度查询软件（含新旧标准）

msm2002

关于网聚力机械软件

1、我希望能够凝聚网络的力量，做一些实用的软件，让大家享受到计算机和网络带来的便捷，不用把精力浪费在一些无谓的重复劳动上，可以把有限的精力用在个人提高、创新之上；

2、关于齿轮精度查询软件
   这是我花费接近一个月的时间编制而成，内含GB 10095-88 和GB/T 10095.1.2-2001新旧两个齿轮标准。

某些机器上运行时会出现“找不到可插入的ISAM”，请安装一下精简版VB，12M左右的，如果您有更好的方法，请通知我。

关于程序使用的说明
GB 10095-88
1、必须输入的参数为齿数、模数和精度等级；
2、其它参数可根据需要的结果选择输入，如需要查询中心距极限偏差+fa时，则需要输入中心距；
3、参数数据来自90年版《齿轮手册》，其中提供的表格数据用数据库查询获得，超出表格范围的用公式计算获得，其值为小数；

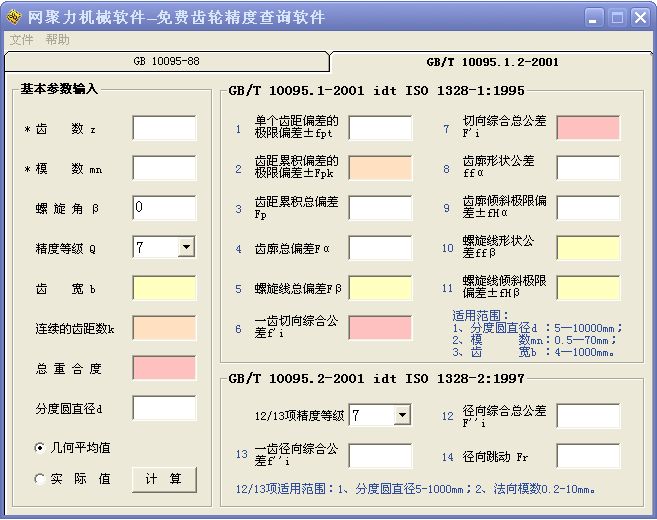

GB/T 10095.1.2-2001
1、必须输入的参数为齿数、模数和精度等级；
2、其它参数可根据需要的结果选择输入，对应关系用颜色表示出来，如黄颜色齿宽不输入，则5、10、11三项黄颜色不输出；
3、所有数据采用公式计算，并用圆整规则圆整获得，
   只有一项列外：径向综合公差F"i; 当20＜d≤50，0.2≤mn≤0.5，精度等级为4时；表格数据为9.0，计算数据为9.5，最终采用表格数据。
4、关于几何平均值与实际值
   标准中提供的参数全部采用几何平均值计算，普通用户查询请选择几何平均值。
   两者差别请自己查标准。
5、当程序超出标准适用范围时，仍会有值输出，此时分度圆直径、模数、齿宽采用实际值计算，公式仍然是原有公式；

在厉老的新书《ISO 1328-1:1995 圆柱齿轮精度制应用指南》中，p47页说到：
5.7新旧标准的参数范围
      fpt、Fp、Fα、Fβ四项偏差的定义都明确在端平面基础上，因此分度圆直径d、公称的模数m、齿宽b都是基于端面的。旧标准把公称的模数m定为法向模数mn，这样会造成斜齿轮的螺旋角大小没有体现，使部分精度等级混乱。
