急求內斜齒輪的M值檢測方法

chxinyz520 · 发表于 2008-10-28 11:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

齒輪條件：
模數：0.9
      齒數：52
      壓力角：20
   螺旋角：20
      內斜齒輪
要求跨棒徑（1.8）

有什麼好的測M值（跨棒距）的方法與量具（能方便操作、准備）

feiyoudedeng · 发表于 2008-10-28 11:31

是做什么产品用的，和我们公司的产品参数差不多

gearworks · 发表于 2008-10-28 11:51

请参阅10月15日“量具刃具”栏目。
较小的M值检测。请联系：alltooling@yahoo.com

woodee · 发表于 2008-10-28 15:37

原帖由 chxinyz520 于 2008-10-28 11:04 发表

 登录/注册后可看大图

齒輪條件：
模數：0.9
      齒數：52
      壓力角：20
   螺旋角：20
      內斜齒輪
要求跨棒徑（1.8）

有什麼好的測M值（跨棒距）的方法與量具（能方便操作、准備）

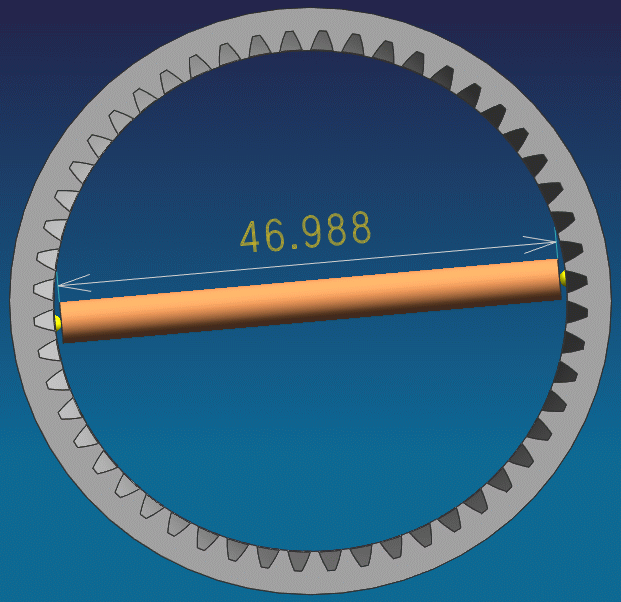

可以参考下图：

JINLIANG · 发表于 2008-10-28 18:43

根扭M值做一对规，用带百分表的内卡钳，卡钳上粘各粘一钢球，很方便，

JINLIANG · 发表于 2008-10-28 18:44

根据M值做一对规，用带百分表的内卡钳，卡钳上粘各粘一钢球，很方便，

ljy0903 · 发表于 2008-10-29 07:58

chxinyz520 · 发表于 2008-10-29 14:42

首先谢谢你的答案
你们有做过吗？有可以发图给我吗？
你说的球是怎么粘在内卡钳上的
带百分表的内卡钳是什么样的

chxinyz520 · 发表于 2008-10-29 14:52

谢谢，不过客户给的规格是48。241~48。441好象与你算出来的不一样

chxinyz520 · 发表于 2008-10-29 14:53

你们是做什么的
