谁能推导或能找到角度变位的双行星轮行星齿轮机构的配齿条件呀,十分感谢

萝卜花 · 发表于 2008-10-25 10:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

双行星轮行星机构是有两个行星轮、一个太阳轮、一个内齿圈。也就是指太阳轮与内行星轮外啮合，内行星轮再与外行星轮外啮合，外行星与内齿圈内啮合的双行星轮齿轮行星机构。我找了很多资料，书上只推导了标准和高度变位的双行星轮行星齿轮传动机构的配齿条件，没找到角度变位的双行星轮行星齿轮机构的配齿条件（同心、装配等条件）呀，谁能帮帮我，十分感谢！

[ 本帖最后由萝卜花于 2008-10-26 12:40 编辑 ]

niuershiye · 发表于 2008-10-25 22:40

弄个简图出来，看起来好费劲！

萝卜花 · 发表于 2008-10-26 12:45

原帖由 niuershiye 于 2008-10-25 22:40 发表

 登录/注册后可看大图

弄个简图出来，看起来好费劲！

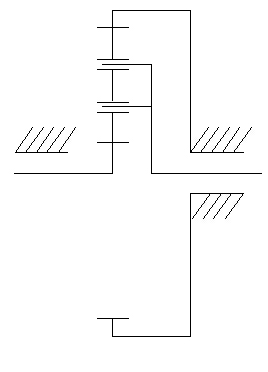

谢谢郭老师,已附图
好久没与你聊了

niuershiye · 发表于 2008-10-26 19:40

有空了琢磨一下！

milemarker · 发表于 2008-10-28 22:00

你的这种双行星齿轮还是第一次看到，请知道的高手多指点

srl_mm · 发表于 2008-11-1 12:33

双行星轮同心条件没要求,可通过调整两个行星轮中心来配,其余条件与标准和高度变位的双行星轮行星齿轮传动机构的配齿条件相同

mrmrw · 发表于 2008-11-1 22:02

同心条件比较好理解，只要中心距相等就行了
但是这种结构的还是第一次看到，有点难度

nymail · 发表于 2008-11-15 22:22

原帖由 萝卜花 于 2008-10-25 10:32 发表

 登录/注册后可看大图

双行星轮行星机构是有两个行星轮、一个太阳轮、一个内齿圈。也就是指太阳轮与内行星轮外啮合，内行星轮再与外行星轮外啮合，外行星与内齿圈内啮合的双行星轮齿轮行星机构。我找了很多资料，书上只推导了标准和高度变 ...

萝卜花，两个行星轮是什么形式？我觉得不好运动起来

longer2000 · 发表于 2009-11-20 16:04

看起来有一定难度，从书上看到的都是基本的推导，需要创新拉

立刻行动 · 发表于 2011-8-4 12:33

路过，学习中
