求教滚齿机窜刀的技巧

金刚 · 发表于 2009-8-28 03:26

10# yuchunjin

zwenguo · 发表于 2009-8-30 20:28

登录/注册后可看大图

shuaizhan · 发表于 2009-9-16 13:11

5# chilunxiansheng 能具体讲下吗？

chjyas · 发表于 2009-10-9 16:20

供参考,

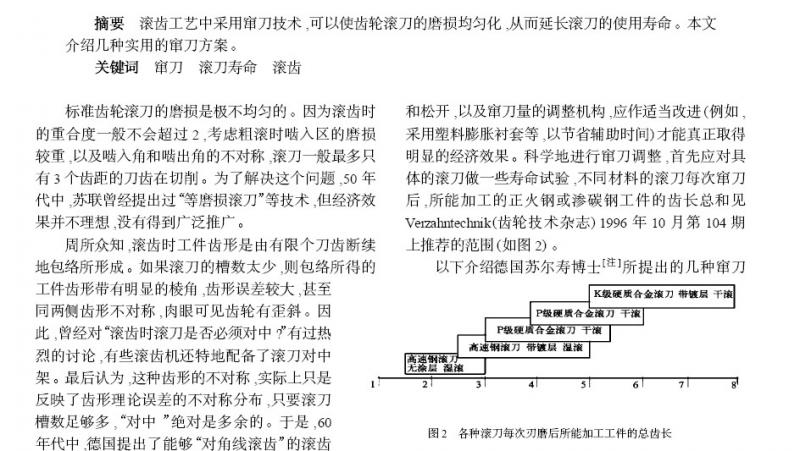

齿轮滚刀合理窜刀的研究.pdf (79.41 KB, 下载次数: 239)

wld1970 · 发表于 2010-1-4 23:06

根据模数制作不同厚度的窜刀垫，螺旋角大的做成2个齿距厚度，螺旋角小的和直齿，做成一个齿距厚的，适合批量加工，第一次对刀对好，窜刀加减窜刀垫就行了。

ythfy · 发表于 2010-1-11 22:37

谢谢分享，收下了。

yansx24 · 发表于 2010-1-15 15:05

新安装滚刀后一定要对中，保证角度误差fha左右齿面基本一致，以后按πm(圆周率×模数)的值作为一个齿的窜刀量。如果无专用窜刀垫，可以将百分表头对准安装在刀杆端头，按计算出来的窜刀量精确的窜刀。

chevy · 发表于 2019-3-29 22:39

可以一边窜刀，一边降低主轴的转速来维系啮合吧。

hlchangjia · 发表于 2019-3-30 09:47

蹿刀后要重新调整的，有的滚齿机有切向走刀功能

爱猫猫 · 发表于 2019-3-30 13:21

luojiayuh 发表于 2009-6-27 22:59
**** 作者被禁止或删除内容自动屏蔽 ****

太少。。。
