用proe如何画皇冠齿

939943272 · 发表于 2017-11-11 21:14

感谢分享，正在学习呢

hyfjy · 发表于 2018-7-20 08:33

PROE软件是一款功能相当强大的三维CAD软件，但前期的发展，是以“参数化建模”为依据的，好处是可以找回画图的历史，扩展说，是可以用改变参数的方法，几乎是一劳永宜，许多新手都盼望着能有这样的“芝麻开门”的口令，把所有的三维建模都变成简单的“芝麻开门”，这在精确建模中，是无法实现的，精密建模，尤其是需要，必需要修形才能使用的地方，几乎无法进行标准格式的“参数化”建模，要么出来的是示意图，要么按模型生产后，产品无法达到设计的目标。我理解新手的困惑，他们一直理解“参数化”是万能的，而在另一款三维软件UG中，建模是既可以“参数化”，同时也兼容“非参数化”，非参数化的缺点是无法回放，不能通过简单的修改参数得到新的模型，而优点却是所建模时考虑的各种修形，都可以在模型中精确体现，好再PROE软件也在进步，在新的版本中，已经不再完全是参数化了，而兼容了非参数化的建模。
目前我体会精确建模要解决齿轮类零件的是，精确地把所需要的各种修形，在设计阶段就表现在模型中，这样的模型，一般都不会采用完全的参数化啦。但通过对软件的二次开发，把平时常用同类型的基本模型结构，共用程序，进行精密建模。
所以，还是希望广大使用PROE的朋友，在使用P软件时，克服急燥，切实弄懂每一步所表达的意思，然后根据自己建模的需要进行研究，这样一定能很快提高自己的真实能力，提高自己的水平的。

hyfjy · 发表于 2018-7-20 08:37

目前，用成形法加工，也就是以前所说的少切削，无切削加工，现在说的近精成形法，就是利用在三维软件中经过精确设计，甚至对各部分的热加工成型工艺中的缩水率都考虑进去，齿轮在使用中的变形及给出的预定反变形的要求，全部表达出来，或者经过多次修改设计，达到这一目标，才能形成大批量，重复精度好的产品生产。其中，建模是设计人员需要努力完成的事。

hyfjy · 发表于 2018-7-20 08:48

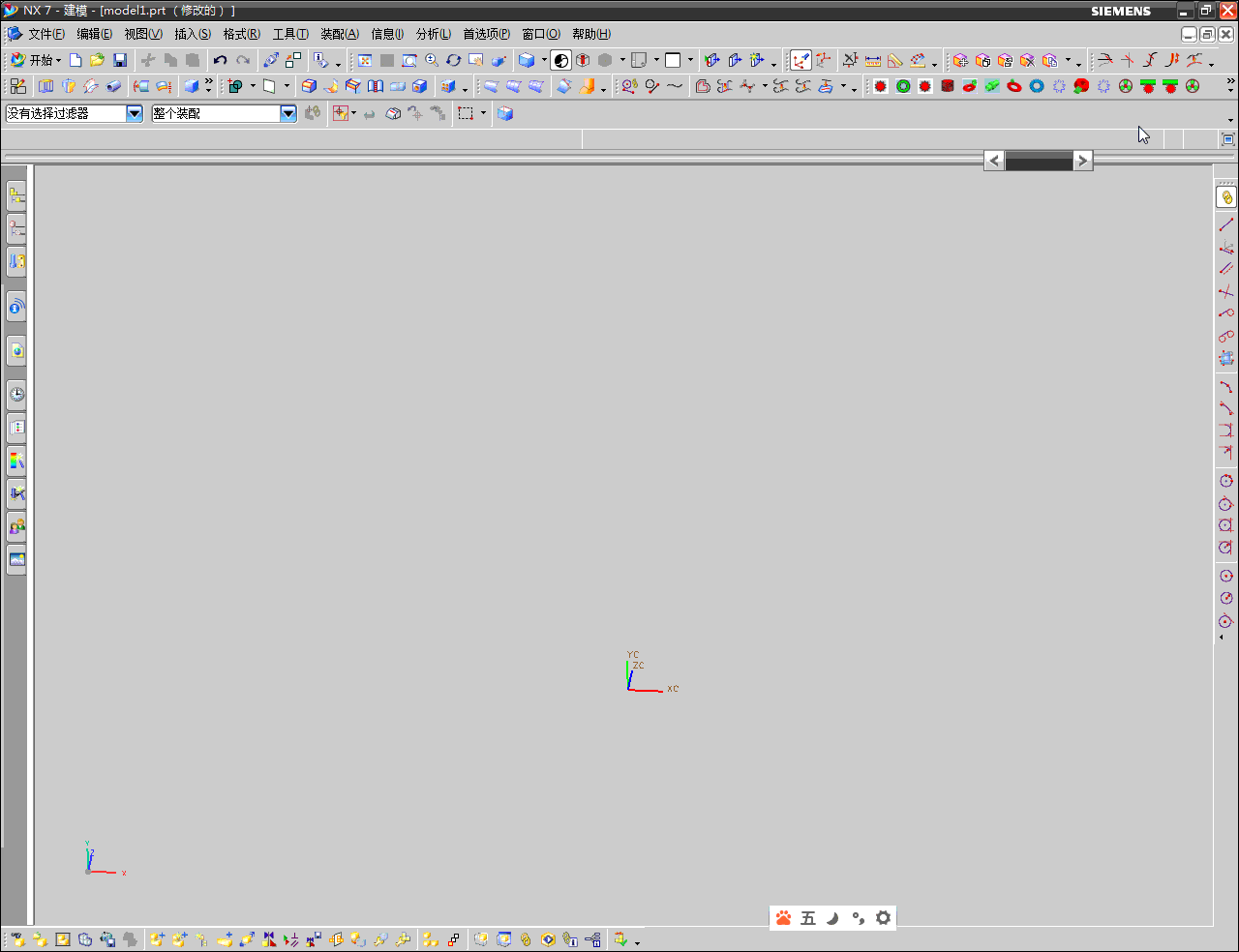

楼主提出的”皇冠轮“，实际上是在齿轮传动中的正交直齿面齿轮传动，是用普通的圆柱齿轮与一个类似”平面锥齿轮“进行啮合的，但其前提是各圆截面处，基节是相等的，这种齿轮在设计时，参考的主要书籍是李特文的空间啮合原理，可以在网上下载到的。下面给一个在UG中经过软件设计计算并输出建模所需要的所有点坐标，通过UG的二次开发功能，让UG软件自动生成的传动副精确模型及直接装配的过程。


hyfjy · 发表于 2018-7-20 08:51

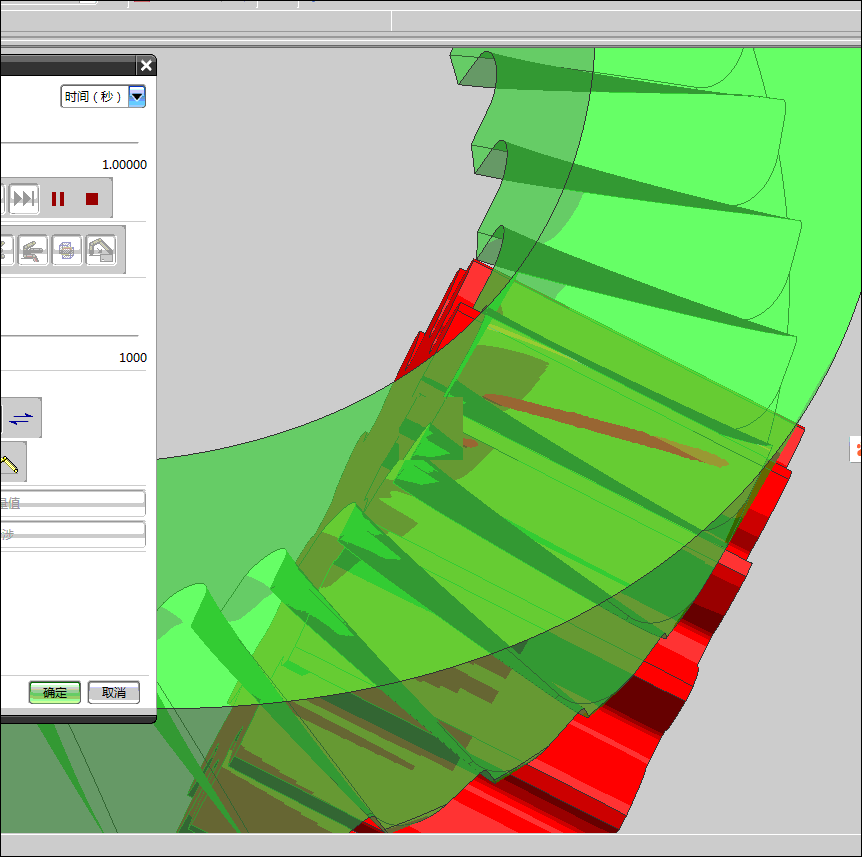

面齿轮传动的啮合过程图，因为在设计过程中，加入了适当的修形，传动的过程比较平稳，避开了边缘接触。

a121997161 · 发表于 2018-8-27 13:18

多谢楼主，找了好久了。

hyfjy · 发表于 2018-10-25 16:39

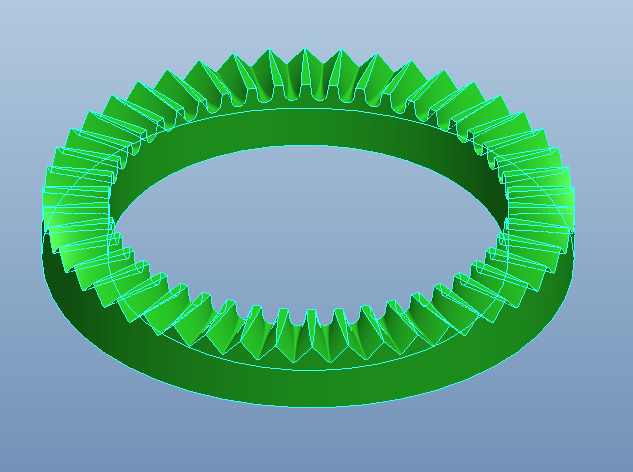

一个46齿的面齿轮PROE 模型：

46.zip (336.28 KB, 下载次数: 34)

如下图：


mujuxiaoge · 发表于 2020-1-2 12:05

lxj200300 发表于 2010-8-5 09:48
PROE3.0以上才能打开。在参数里修改可以用。

谢谢楼主分享，解决大难题了

longtengyou · 发表于 2020-1-9 09:25

感谢楼主，找了好久了,还是好人多啊

269888611 · 发表于 2020-8-26 20:59

近来有产品需要用到，特来找一找
