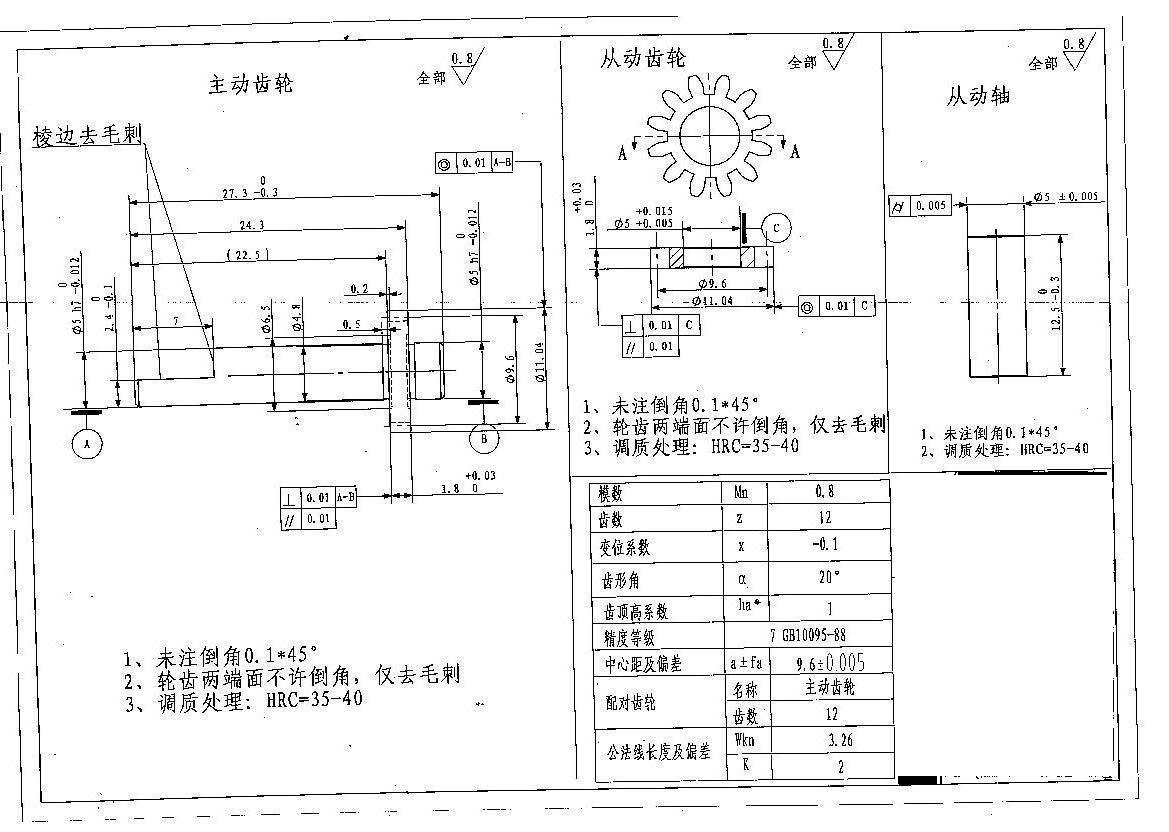

大家看看这个齿轮该怎么加工？

变术火花8 · 发表于 2008-10-8 11:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

谢谢大家了！

变术火花8 · 发表于 2008-10-8 11:53

材料是40Cr

变术火花8 · 发表于 2008-10-8 16:35

没人帮我啊

woodee · 发表于 2008-10-8 17:43

原帖由 变术火花8 于 2008-10-8 16:35 发表

 登录/注册后可看大图

没人帮我啊

可能是因为只12齿，而变位系数却-0.1，似乎不合理，也就没人吱声了。
好像可以滚齿吧。

niuershiye · 发表于 2008-10-8 17:56

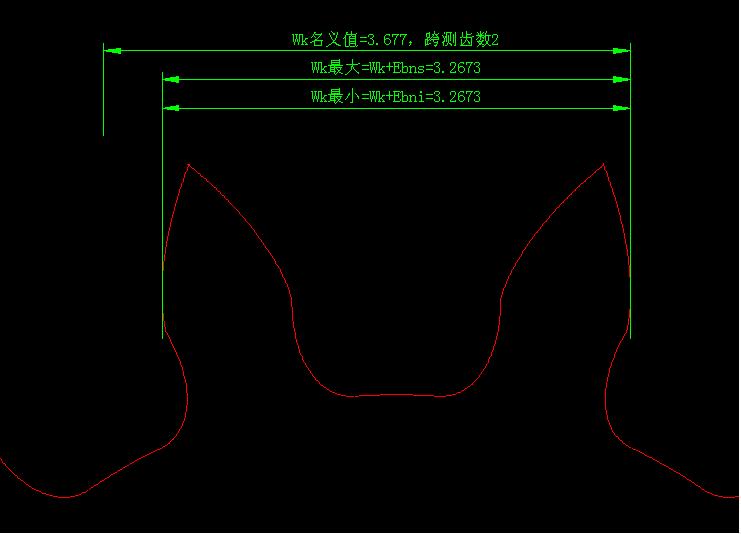

怎么设计的？ WK2=3.26 ，齿厚需要减小很多的！

变术火花8 · 发表于 2008-10-8 20:51

恩错了是！版主那个齿轮的加工工艺该怎么定啊？

变术火花8 · 发表于 2008-10-8 20:55

原帖由 woodee 于 2008-10-8 17:43 发表

 登录/注册后可看大图

可能是因为只12齿，而变位系数却-0.1，似乎不合理，也就没人吱声了。
好像可以滚齿吧。

我们认识的吧！

yzz000 · 发表于 2008-10-9 22:40

楼主是哪里的？你这个图纸我好像见过，应该油泵齿轮吧，从道理上讲，是无法进行磨齿加工的。而采用滚齿后淬火工艺，热处理变形会导致7级精度保证不了，所以说，也许只有采用毛坯整体淬火后精滚齿工艺加工，也是就硬齿面滚齿。而这样做，需要专门的硬齿面滚齿刀具，刀具费用较高，而且需要专门的滚齿机。
还有一点，你的从动齿轮为什么不设计为一体的？
有兴趣继续聊就加我Q:151692516

yzz000 · 发表于 2008-10-10 08:10

楼主是上海的吧？利马达？？呵呵！

变术火花8 · 发表于 2008-10-10 09:06

你是哪里的啊？
