这个齿轮怎么设计啊

panpan344 · 发表于 2008-10-8 10:22

您需要登录才可以下载或查看，没有账号？注册

x

模数为10，大齿轮分度圆直径450mm，齿数45.小齿轮分度圆直径150mm，齿数15，中心距300mm是不能改变的。这样的齿轮能设计出来吗？

milemarker · 发表于 2008-10-8 10:29

能,最标准的传动,不变位,一对外齿轮啮合,中心距300

niuershiye · 发表于 2008-10-8 10:44

原帖由 panpan344 于 2008-10-8 10:22 发表

 登录/注册后可看大图

模数为10，大齿轮分度圆直径450mm，齿数45.小齿轮分度圆直径150mm，齿数15，中心距300mm是不能改变的。这样的齿轮能设计出来吗？

初来乍到的吧！这么简单的事儿。

阿懵 · 发表于 2008-10-8 10:50

同意牛爷意见！楼主好好在论坛转转再说！！

panpan344 · 发表于 2008-10-8 10:56

好像小齿轮要根切的啊，就是考虑的这个问题，怎样才不产生根切？如果根切的话，根切量怎么计算？请各位高手指点

woodee · 发表于 2008-10-8 17:03

原帖由 panpan344 于 2008-10-8 10:56 发表

 登录/注册后可看大图

好像小齿轮要根切的啊，就是考虑的这个问题，怎样才不产生根切？如果根切的话，根切量怎么计算？请各位高手指点

首先声明，俺不是高手。
俺是凑热闹。

楼主一说到根切，一切就不简单了。倒是可以简单地解决，采用高度变位：

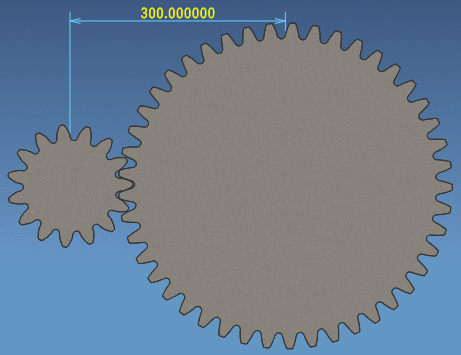

x1=0.25，x2=-0.25。如下图示，大小齿轮基本均匀了。

[ 本帖最后由 woodee 于 2008-10-8 17:25 编辑 ]

zzy2006 · 发表于 2008-10-10 08:21

如楼上，小齿轮正变位

zhoulei24258 · 发表于 2008-10-10 20:05

同意WOODEE版主，采用高变位就可以解决了。
