变位系数的分配

Z21XS · 发表于 2007-5-22 21:10

您需要登录才可以下载或查看，没有账号？注册

x

一对外啮合齿轮的变位系数如何分配

zhr131400 · 发表于 2007-5-22 21:25

小齿轮一般用正变位，大齿轮用负变位！正负的数值应相等，这是我个人认为！

jjmcool · 发表于 2007-5-22 23:11

小齿轮一般用正变位，大齿轮用负变位！正负的数值应相等，这是高变位齿轮，
角变位齿轮的正负值是不等的，且在大多数情况下，一般采用角变位，
可以根据齿数和，压力角，齿数比等来决定变位系数。

chenmiaooo · 发表于 2007-5-24 11:25

小齿轮一般用正变位，大齿轮用负变位！正负的数值应相等，这是高变位齿轮，
角变位齿轮的正负值是不等的，角变位是用来凑中心距的,变位系数的分配最主要的还是要看滑差率,当你选择的一对齿轮的滑差率差不多的时候就可以了,当然最基本的那些不能根切,不能齿顶变尖是要保证的!

niuershiye · 发表于 2008-12-2 11:13

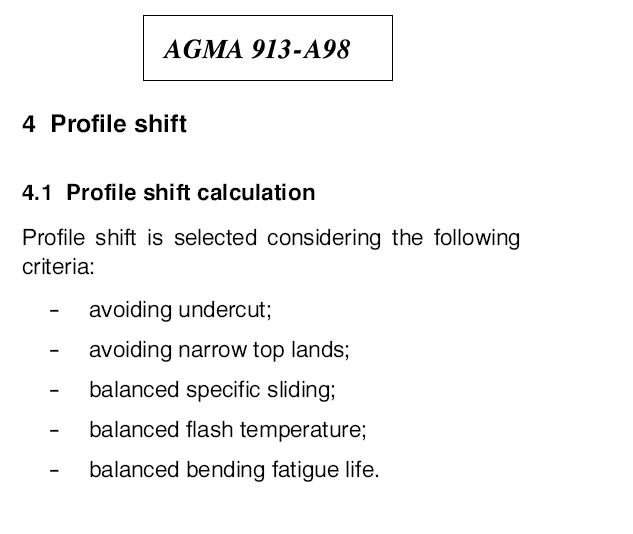

AGMA913-A98 的观点：

gbgbgb · 发表于 2008-12-2 21:10

变位系数可在齿轮手册里的变位系数分配图根据齿数及大小齿轮比值分配，

hh40203 · 发表于 2008-12-17 23:57

一个头的金属蜗杆与斜齿轮,如果斜齿负变位,金属蜗杆是否也要变位,是如何变;

ricky_chan · 发表于 2009-6-13 16:06

书本很局限的,可以根据经验来定的. 看你实际齿轮?

WCX · 发表于 2009-6-13 22:27

过来学习学习凑凑热闹!

yy200919999 · 发表于 2009-6-15 23:17

应根据具体应用情况来定，小于17个齿的一定要正变位
