求助关于刀倾结构问题！

wesley

E:\spiral bevel gears\chilunwangqiuzhu
曾老师书上介绍，Ⅲ轴（刀转体转轴）与Ⅴ（摇台转轴）轴一直在同一直线上。但从结构上看，调整偏心鼓轮时，Ⅲ轴不是该绕Ⅳ旋转，从而未能保证“Ⅲ轴与Ⅴ轴一直在同一直线上”？由于我未见过实际机床，所以看起来费劲，请知者帮忙指点，不甚感激！

[ 本帖最后由 wesley 于 2008-9-27 17:48 编辑 ]

wesley

图片怎么上传不了，图在曾老师书上P163。

zqf

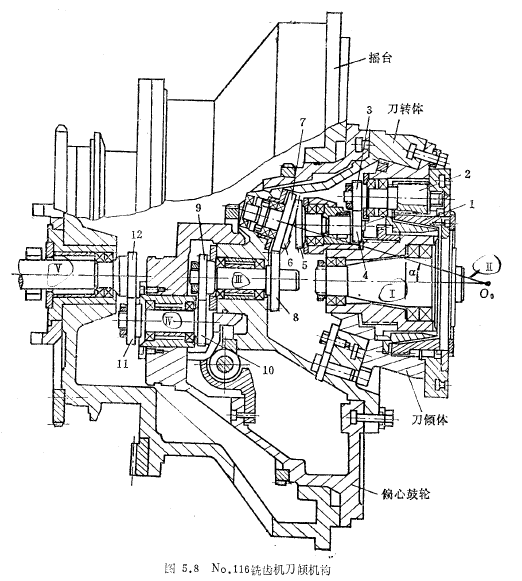

NO.116铣齿机刀倾机构

zqf

zqf

我认为轴Ⅲ始终要和轴Ⅴ在同一条轴线上，虽然我向见过机床的朋友讨论了一下，他知道具体怎么调，但从图上而言也不太容易说清楚，根据自己的理解，在调整偏心鼓轮的时候轴Ⅲ因该不会跟着偏心鼓轮一起绕Ⅳ转动！！再好好理解一下！1

wesley

多谢楼上的解答。这么说，刀倾机构中的几对齿轮不是简单的上一级传动给下一级的关系。比如，调整刀转角的时候，刀倾结构应该是与刀盘固联在一起转动，即5和6之间是不会发生传动的。

wesley

多谢楼上的解答。这么说，刀倾机构中的几对齿轮不是简单的上一级传动给下一级的关系。比如，调整刀转角的时候，刀倾结构应该是与刀盘固联在一起转动，即5和6之间是不会发生传动的。

zqf

首先可以肯定的一点是齿轮12——1所构成的传动链会始终保持，不会因为刀倾、刀转和偏心鼓轮的调整而改变。还有一点我也认为刀倾和刀盘是固连的。刀倾体旋转的具体调整让我再好好看看，不过我认为刀倾角的存在不会破坏齿轮5和6的安装位置关系，曾老师书上也是这样说的。确实是单单从图上很难搞清楚它们之间及调整的相互关系，我再找朋友讨论一下，希望快些搞定！！

admin

1楼的图片看不到，请上传。

哈达

它们之间是相互联系的。主要是看你采取什么样的刀加工什么样的产品而定的。还有采取什么加工方法加工也不一样。
