螺伞齿轮副Pro/E实体模型(非图片)

poxiangzi

我看了一下 一楼发表的弧齿锥齿轮模型没有齿根过渡圆角 我的建模步骤是这样的 首先计算齿面点的空间坐标值 完了导入proe 生成齿面 剩下的就是阵列齿形就好了
richird945 发表于 2009-7-17 10:43


登录/注册后可看大图

这个是使用了啮合原理计算坐标值？除了坐标变换，关键的东西是什么？可否指导一二，呵呵。

richird945

计算齿面坐标点是最关键的一步 绝不仅仅是坐标变换 首先 将齿面进行旋转投影 利用几何参数求出其上网格点的二位坐标 一般都是5行9列45个点 当然密一点也没问题 然后算出齿面的参数方程 这个要用到坐标变换和啮合方程 根据齿面方程以及网格点的二位坐标 解非线性方程组 得到齿面方程中的二个曲面参数在具体点的解 也就得到了 齿面的3维坐标
这个方法的缺点是齿根曲线难以准确确定

richird945

不会上图 也不会发附件 不知道如何把我做好的传上来

poxiangzi

使用“高级回复”里面的附件功能就可以贴附件了，欢迎开讲。

liujingcheng

不知道 poxiangzi 同志 端面的渐开线是如何做出来的呢？
能否详细说明一下啊？谢谢了...

uwjnquan

贴出详细的说明。就最好了。

xw072053

不知道能不能打开，先下载，谢谢

hyfjy

贴子是老贴了，找出来看看，毕竟是做弧齿锥齿轮模型的，且是相当的早。

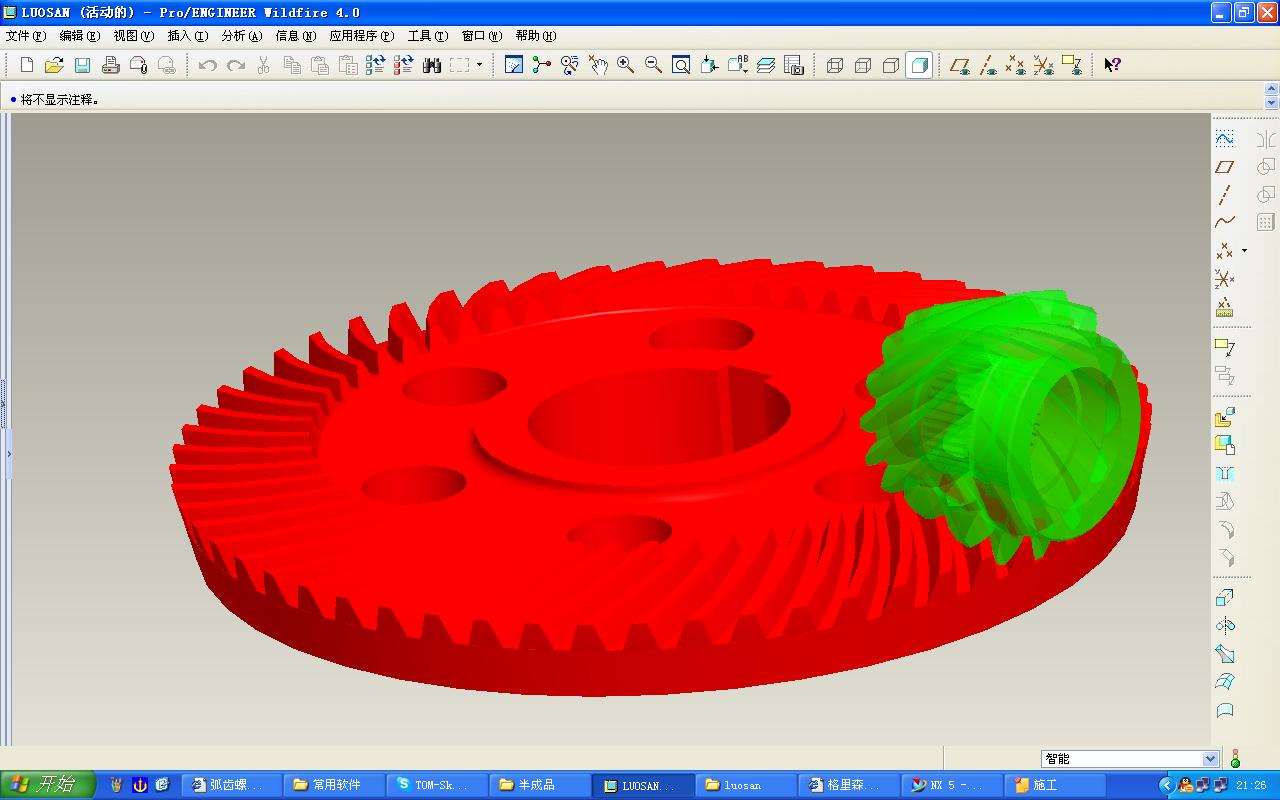

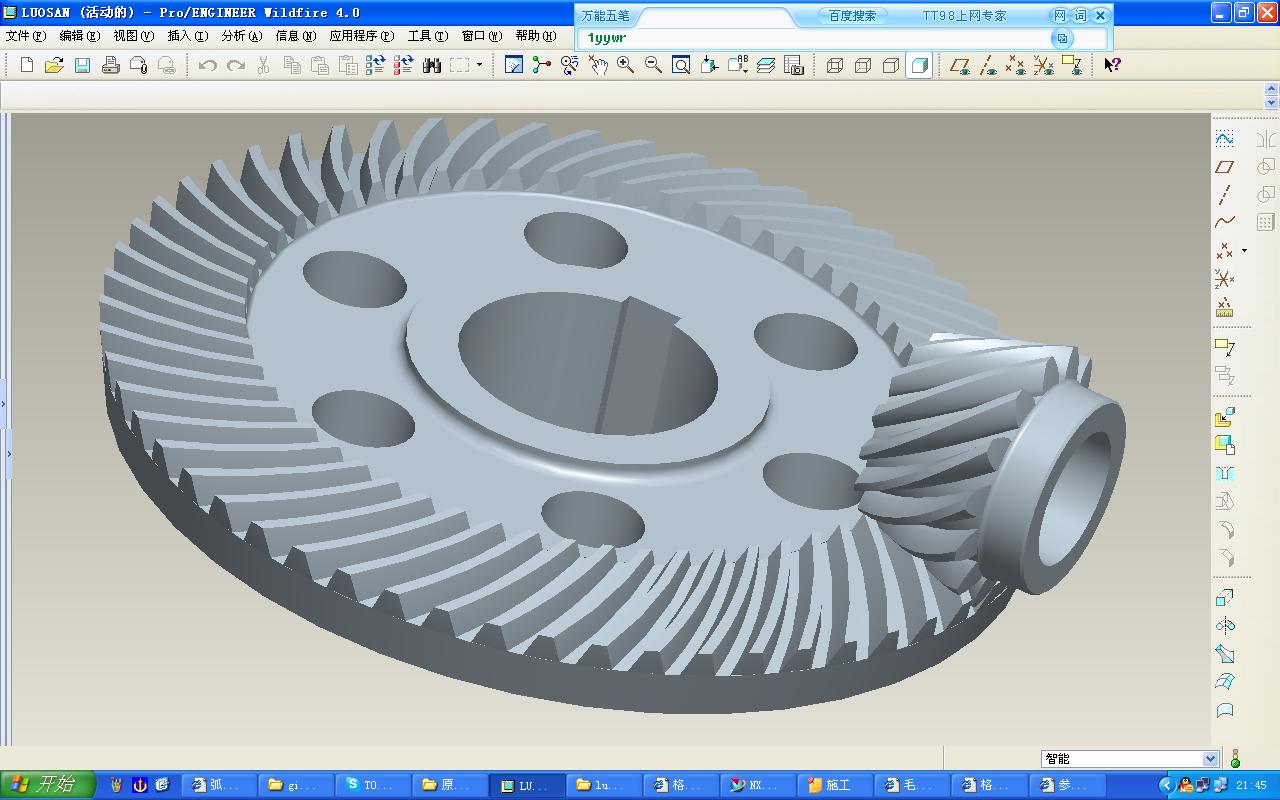

下载解压后用PROE4打开，有如下的图。

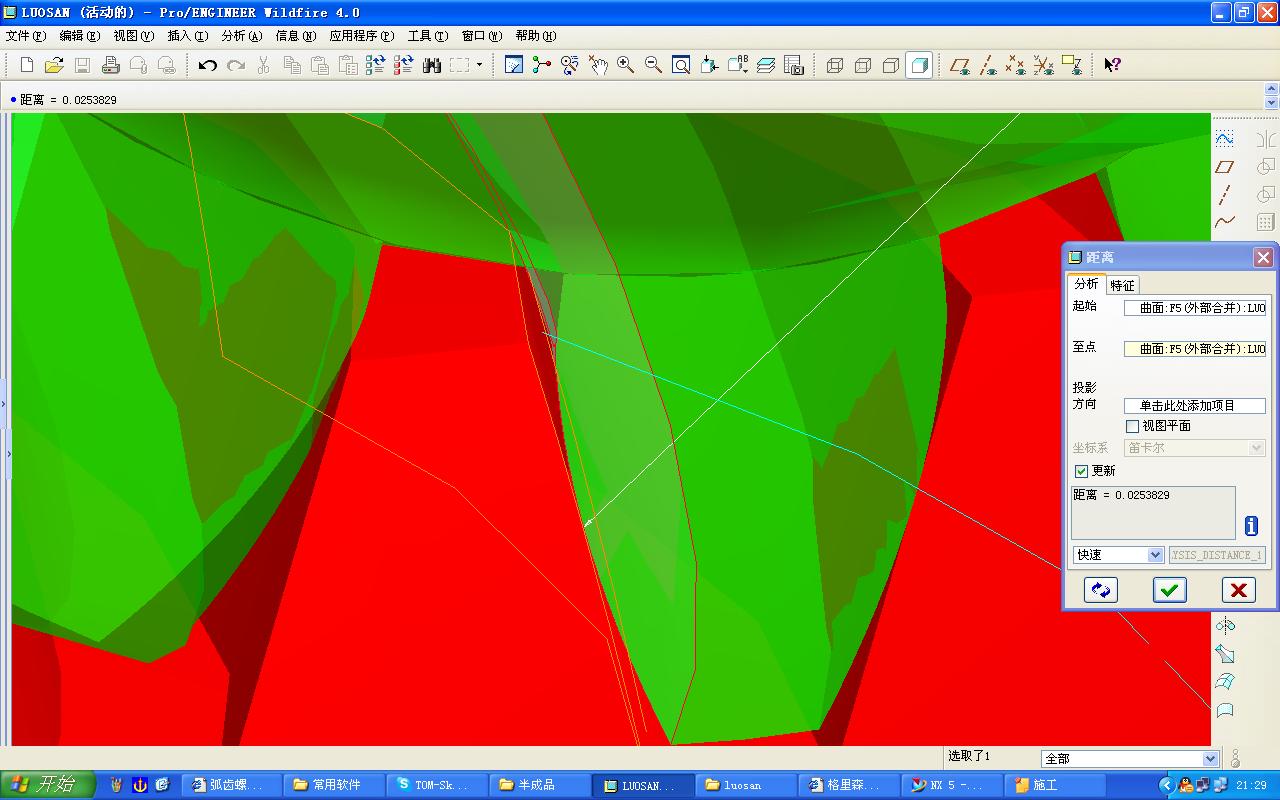

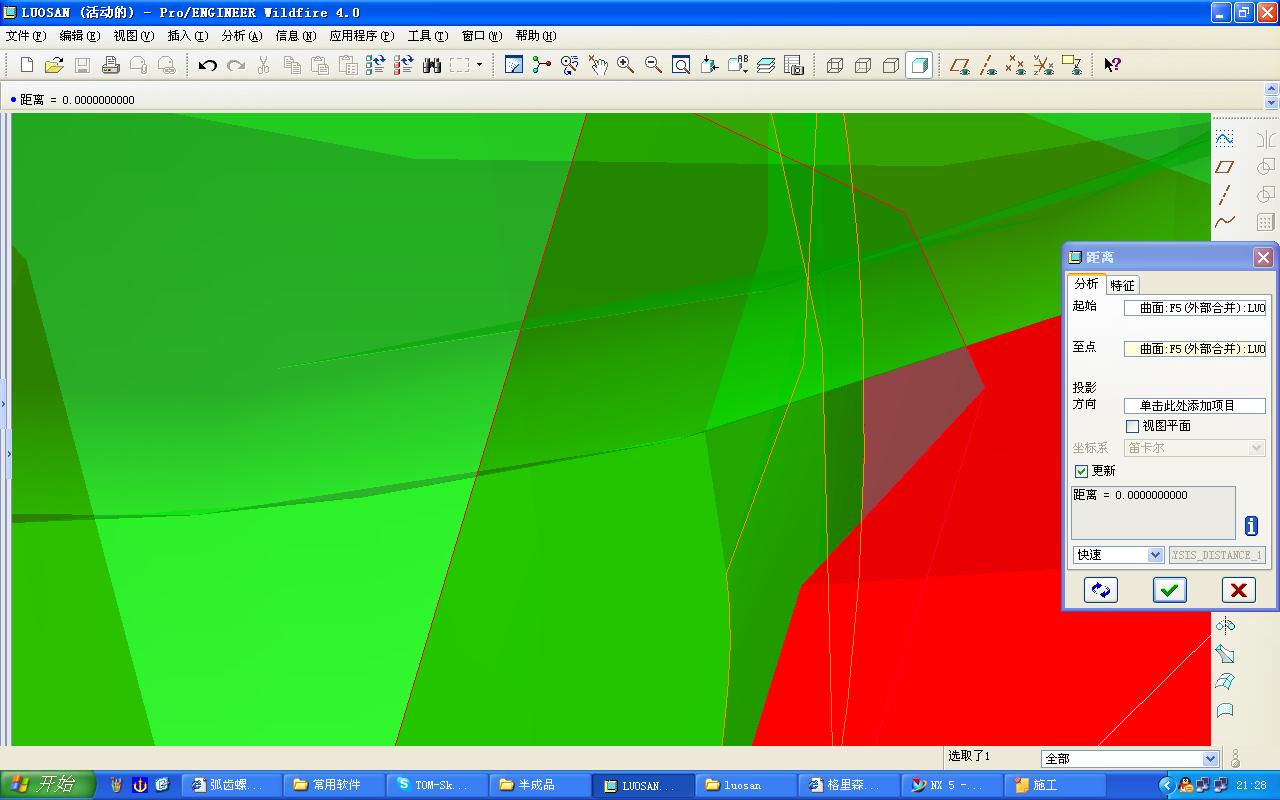

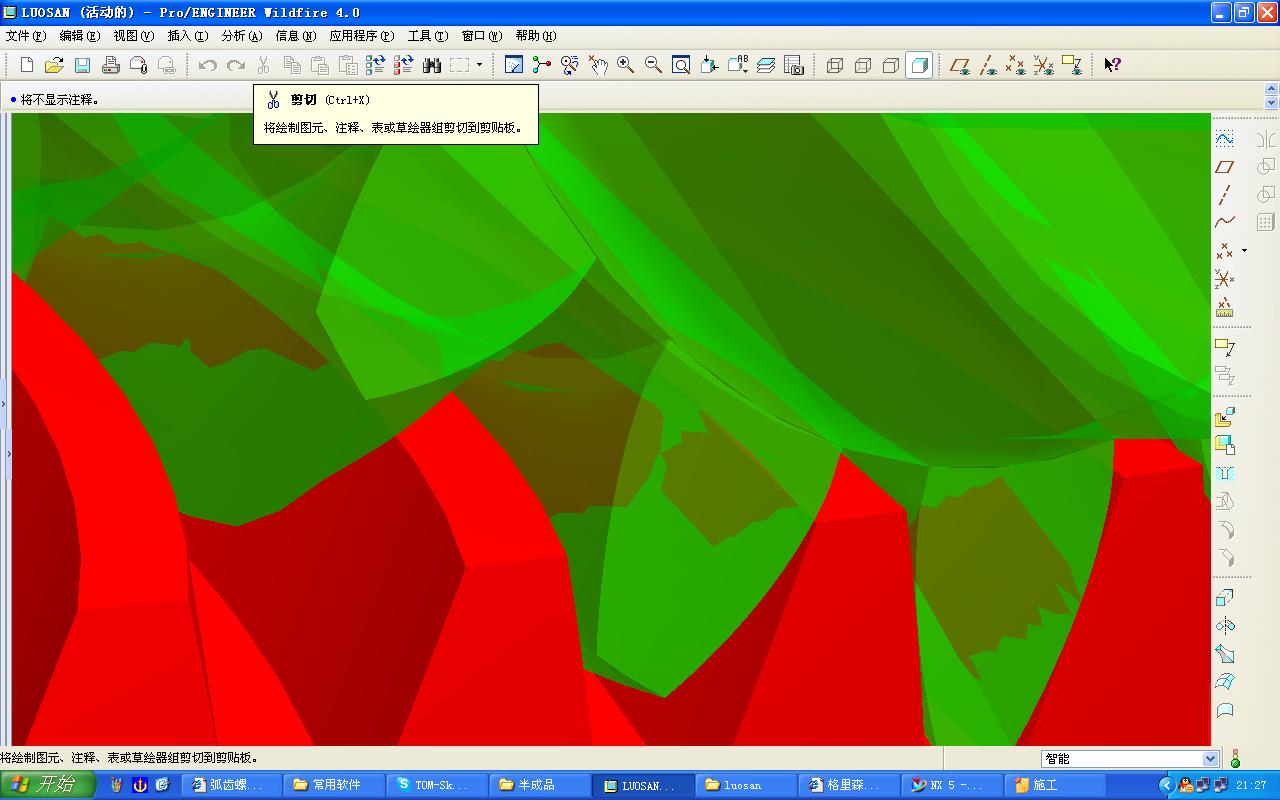

为显示清楚，把小轮的颜色改为绿色半透明的，大轮改为红色的，这样就看到了齿轮副非工作面的干涉区。测量的结果，工作面尚有0.025的间隙，非工作面已由于干涉，间隙为零了。

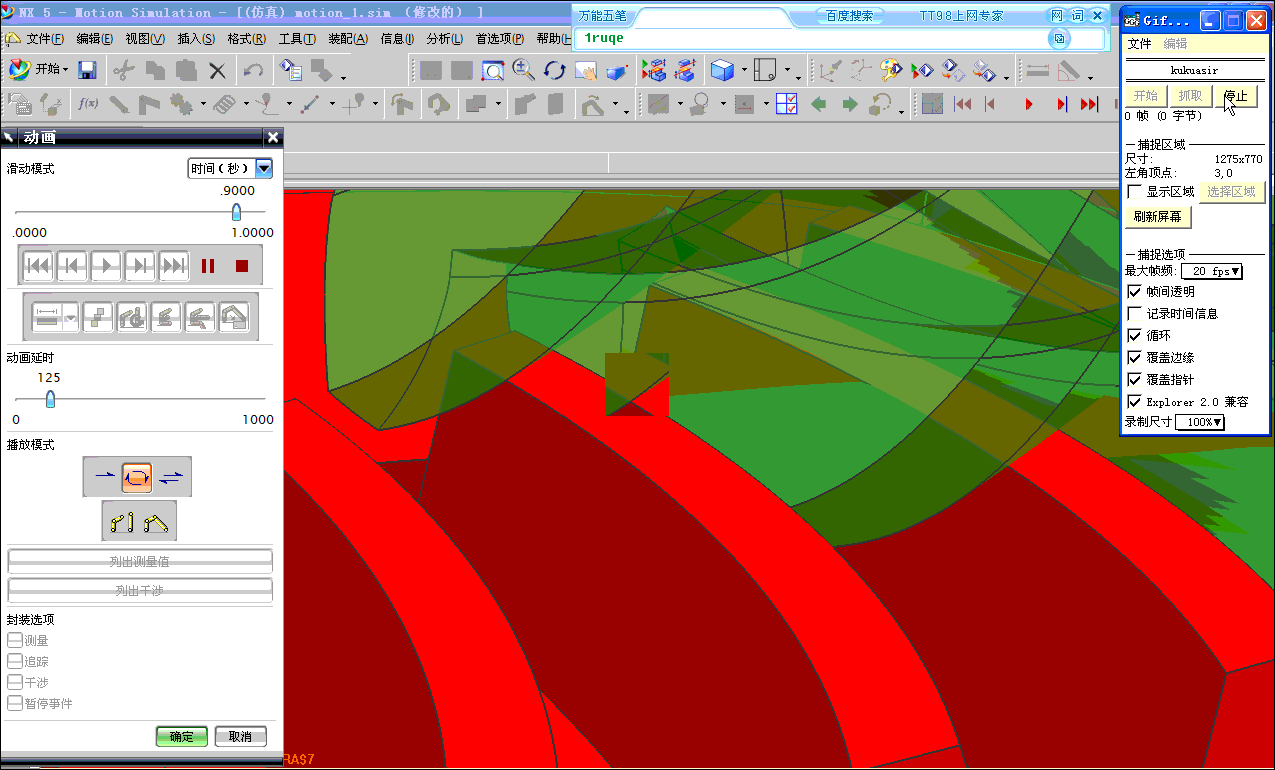

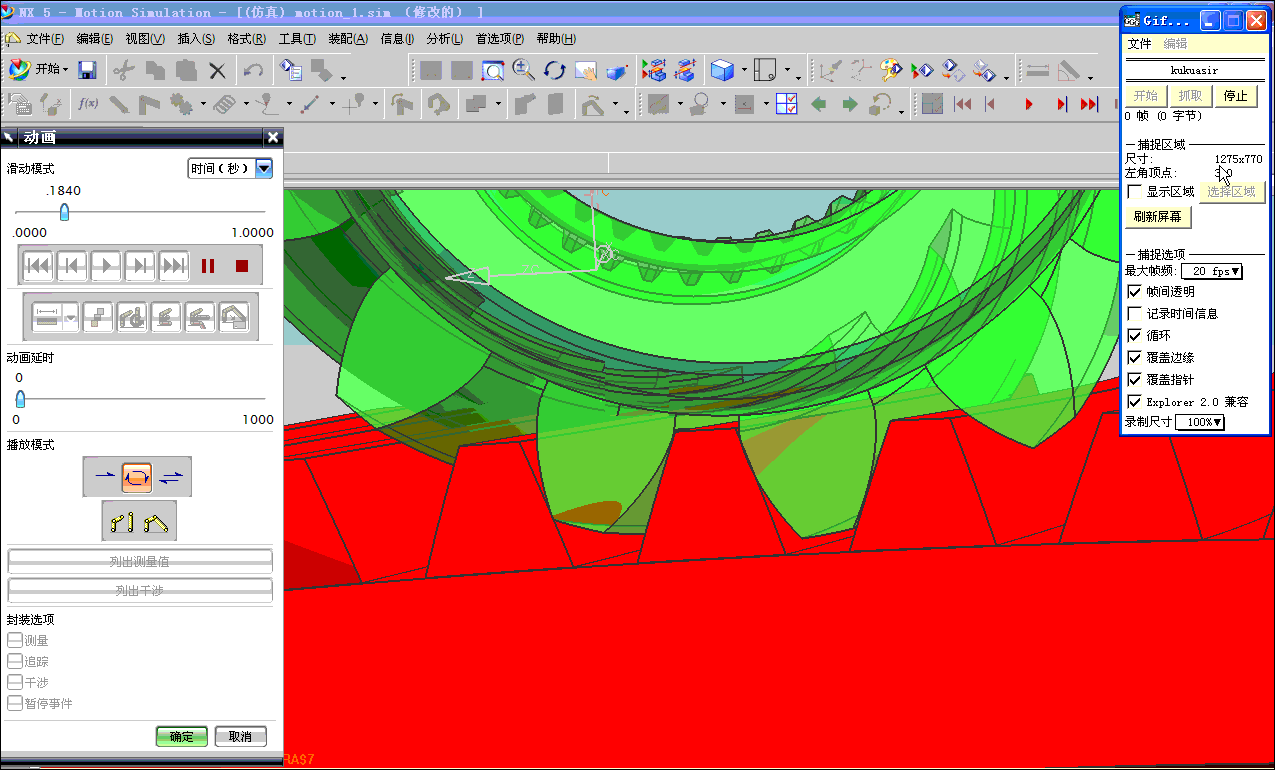

转成UG格式后可以明显提高分辩率，在运动仿真中，看到的是工作面仅大端接触，而同时非工作面小端又接触：






结论，模型的样条线或齿形曲线与齿向曲线并不是太合理，这样的模型不算完全成功还得改进才是。

看老贴，找到以前没有发现的問題，加以改进，就能使三维设计更上一层楼，啃下这块硬骨头。
