关于齿轮齿厚偏差的计算及分配方法问题

mrmrw · 发表于 2008-9-23 11:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

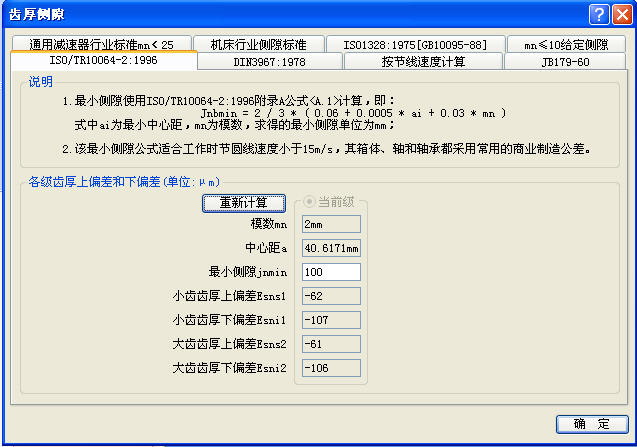

郭老师的《专家系统》软件中有一个界面，如图所示。是根据最小侧隙来分配齿轮的齿厚偏差。
问题是：这种计算方法的根据是什么？
计算公式是什么？

zzz8662 · 发表于 2008-9-23 20:35

G.Nimann & H.Winter 《机械零件》上大概是这样说，”DIN3967中有推荐值，缺乏经验可以按DIN3957附录A检验“

[ 本帖最后由 zzz8662 于 2008-9-23 20:36 编辑 ]

hellowdavid · 发表于 2010-9-20 15:16

本帖最后由 hellowdavid 于 2010-9-20 15:17 编辑

回复 mrmrw 的帖子

最近也在学习齿厚偏差及侧隙，也是对你提的问题比较困惑，如今时隔两年，版主你的问题应该已经搞清楚了吧，很想聆听你的高见！
另外，我想顺便问下：通常大家讲的侧隙是指法向侧隙还是端面侧隙？
谢谢！

luomo226 · 发表于 2010-9-20 18:42

国外的图纸通常标的是圆周侧隙，比如德国，但我自己喜欢自己算出来，因为不是自己设计，所以可以把齿轮副的齿厚和中心距当做已知参数，然后推侧隙，想要圆周侧隙也好、法向侧隙也好，看哪个能和图纸对上了就……

fawcgzmg · 发表于 2010-9-20 18:54

这没有什么，很简单的问题

hellowdavid · 发表于 2010-9-20 21:07

回复 fawcgzmg 的帖子

可否稍微详细一点，正洗耳恭听呢！
“通常大家说侧隙是指法向还是端面？”

leozhang · 发表于 2011-11-25 16:35

我觉得应该是法面侧隙

freak · 发表于 2012-2-26 12:57

侧隙一般都是用塞尺测量，塞尺测量的就只能是法向侧隙，所以一般的侧隙是指法向侧隙。

土司空 · 发表于 2012-2-28 13:53

我对于软件分配方法的猜想：考虑最小侧隙，是因为意图避免齿轮副在高速运转时出现负侧隙，从而避免干涉，算出最小侧隙以后，根据DIN3967中的标准偏差值配凑最小侧隙，从而确定齿厚的上下偏差。

meng198599 · 发表于 2012-2-29 18:30

如图所示。是根据最小侧隙来分配齿轮
