修缘滚刀的齿形设计

per-shaving · 发表于 2008-9-19 16:39

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 per-shaving 于 2011-10-28 00:53 编辑

修缘滚刀的齿形设计
本贴不作祥细的公式推导及理论分析，仅给出实用计算方法，公式无须迭代解超越方程，这是有别于其他方法的一亇特点。
  已知：mn  αn  β  Z  Wk  da  df  a (齿顶修缘宽度)  hc (齿顶修缘高度)
  则：
1、       确定刀具修缘压力角αφn
Tanαφn=(a/hc+tanαt)cosβ  可以向大的方向圆整到度，例49.35度可以圆整为49.5度或50度。
2、       修缘渐开线基园半径rφb
rφb=rcosαφt
3、       有 cosαtc=rb/rc (rc=ra-hc)  cosαφtc=rφb/rc
令e=r(invαt-invαφt-invαtc+invαφtc)
4、       刀具修缘转拆点到节线高度hφ
hφ=e/(tanαφt-tanαt)

至此最关键的两参数 αφn  hφ 均求得  余略

备注：如果是剃(磨)前滚刀，则3、之 e 计算中应考虑留量因素。

zhugaiying · 发表于 2008-9-19 22:14

αtc、αφtc、rb、ra、r 这五个参数分别代表什么？什么意思？请说明！谢谢！

per-shaving · 发表于 2008-9-19 22:30

αtc 基本渐开线C点处的端面压力角 (c点即修缘高度位置点rc=ra-hc)
αφtc 修缘渐开线C点处的端面压力角
rb 基本渐开线基园半径
ra 齿顶园半径
r 分度园半径

majunfan · 发表于 2008-9-29 23:24

能否提供一下该系列公式的推导过程啊？

woodee · 发表于 2008-9-29 23:45

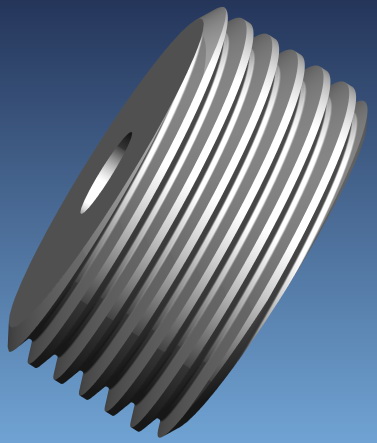

把蜗杆文件参数调整一下，就能得到滚刀原始模型：

[ 本帖最后由 woodee 于 2008-9-29 23:47 编辑 ]

per-shaving · 发表于 2008-9-30 15:34

woodee：您好！
您的三唯软件功能强大，令人佩服！不知能否建立滚刀的三维图形？是已经开了容屑槽且有铲背量的真实滚刀。
认识你十分荣幸，以后望能多多指教。

woodee · 发表于 2008-10-1 01:38

per-shaving 您好！
准确的滚刀3维模型可以建立，因为后刀面也是螺旋渐开面。但一是文件很大，二是想不到有什么实际工艺用途。所以就没搞。
指教谈不上，人个有优势和缺项，互通有无吧。
另，我用的是通用软件UG。

ljy040105 · 发表于 2008-10-6 14:27

这个计算方法也太粗略了，误差太大，如果这么简单的话，那滚刀就不叫复杂刀具了。

per-shaving · 发表于 2008-10-6 16:54

朋友，你有所不知，此方法其实一点也不粗略，是十分谁确的。
如果你能用一具体实例试一下，就知道了。也许你觉得与你原来的计算结果不一致，这是为什么呢？想想吧！

夏天 · 发表于 2008-10-21 07:27

不错！不错的方法，谢谢！
