渐开线变厚齿轮的齿面方程和实体建模

wpt19841202 · 发表于 2008-9-19 09:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请问如何根据渐开线变厚齿轮的齿面方程来完成它的实体建模呢？？

阿懵 · 发表于 2008-9-19 10:38

渐开线变厚？是不是公法线变大？

JINLIANG · 发表于 2008-9-19 19:03

做大端及小端齿形后扫描，我公司生产汽车循环球转向器的齿扇是变厚齿的

wpt19841202 · 发表于 2008-9-20 10:45

可是只有齿面方程，就是一系列的空间点。怎么根据这些点来完成建模

woodee · 发表于 2008-9-20 13:22

标准齿轮的分度圆上，定义齿厚与齿槽相等，都是pM/2。“分度”，就是将此圆等分为2倍齿数的点。

如果不是等分，就是变齿厚齿轮了。我一直是用这个原理在运用着。

我以为，中文的分度圆定义，充分利用了中文字有词意的优势，很是高明。

齿厚系数和切向变位系数，其实都是在描述同一个齿厚现象。他们之间的关系为：

Tr=1+4*Xc/p。

http://www.gearbbs.com/thread-6564-1-1.html

JINLIANG · 发表于 2008-9-20 17:48

变厚齿就是各截面的变位系数不同的齿轮，只要根据切削角、齿宽及基准面参数，就可算出任意截面的参数，扫描可方便做出

freefreemen · 发表于 2008-9-20 18:22

原帖由 woodee 于 2008-9-20 13:22 发表

 登录/注册后可看大图

标准齿轮的分度圆上，定义齿厚与齿槽相等，都是pM/2。“分度”，就是将此圆等分为2倍齿数的点。如果不是等分，就是变齿厚齿轮了。我一直是用这个原理在运用着。我以为，中文的分度圆定义，充分利用了中文字有词意的优 ...

woodee为什么不借用一下锥齿轮的公式:)

woodee · 发表于 2008-9-20 20:26

锥齿轮齿厚公式跟圆柱齿轮是一样的。
不过我用的齿厚公式，与你的相比，切向变位系数前面要多一个2，就是说是单边的变动量系数。原因在于很多情况下对刀具的调整，都是单边进行的。

freefreemen · 发表于 2008-9-21 10:42

原来是woodee实际经验的总结

JINLIANG · 发表于 2008-10-21 19:50

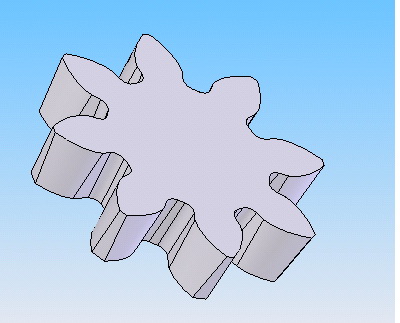

变厚齿轮图片
