不对称齿轮简介

per-shaving

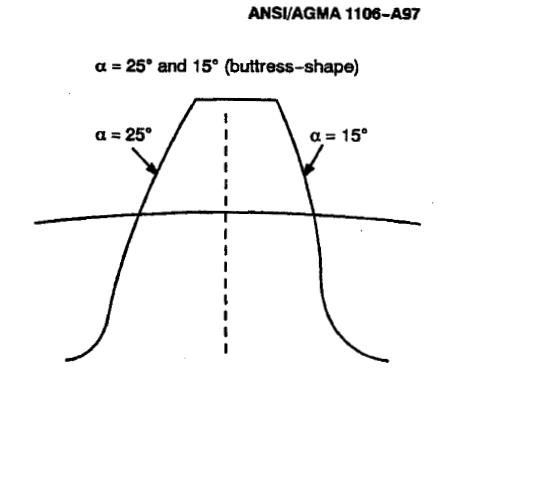

不对称齿轮有以下特点：
    1、任意园弧上左、右侧的齿形角不相同，该齿轮付在正、反方向回转时啮合角是不同的。
    2、工作側齿形角大，非工作側齿形角小。
    3、其齿形由基本齿条齿廓决定，齿廓左、右参数可以不同，即αL≠αR  ha*L≠ha*R   C*L≠C*R   但必须满足ha*L+C*L=ha*R+C*R
       4、通常理解的公法线不存在。
    5、任意园齿厚可用卡尺测弦齿厚，也可测跨棒距。
    6、量棒直径取1.8m左右，跨棒距计算较复杂，要解超越方程。

niuershiye

3、其齿形由基本齿条齿廓决定，齿廓左、右参数可以不同，即αL≠αR  ha*L≠ha*R   C*L≠C*R   但必须满足ha*L+C*L=ha*R+C*R
===================
ha*L≠ha*R   ,   这样的话，齿顶圆怎么算 ？

per-shaving

当X∑为任何值，计算系统按啮合标准径向间隙保持不变，故
da1=2αw-df2-2C*m
da2=2αw-df1-2C*m
式中αw为啮合角

per-shaving

da计算
当X∑为任何值，计算系统按啮合标准径向间隙保持不变，故
da1=2a-df2-2C*m
da2=2a-df1-2C*m
式中a为中心距

niuershiye

原帖由 per-shaving 于 2008-9-17 21:13 发表


登录/注册后可看大图

da计算
当X∑为任何值，计算系统按啮合标准径向间隙保持不变，故
da1=2a-df2-2C*m
da2=2a-df1-2C*m
式中a为中心距

你理解错了我的意思 。
我说的是一个齿轮 ， 分度圆 d = m * z  (m {mn mt]）

不变位的  da =  d  +  2 hap *  X  m ,

你的         da (R) =  d  +  2 haR  *  m
                da(L）=  d  +  2 ha L *  m
========================
我的意思 ，就是 αp 是不等的（左右），　ρfp 可以在适当范围变动 ， 其他应相等 。

[ 本帖最后由 niuershiye 于 2008-9-17 22:04 编辑 ]

阿懵

请问楼主有什么好处？这样设计有点有多少？

fanes

以前看过齿轮泵的齿轮有此介绍，据说可以增加流量，保持原有的流体动力性能。

yxfoto

请楼主介绍应如何计算，解一般超越方程现也不算太难了

per-shaving

由于二侧角度不同，在齿顶变尖区域内扩大了齿轮传动的存在范围。当实际参数选择受齿顶变尖限制时，例用小的齿数Z和大的变位系数X肘，这种传动十分有利。特殊情况下，泵和发动机的齿轮用不对称齿，可增大泵的供油量和发动机的功率，另外，一例齿形角大，可提高齿的强度，也是使齿轮传动获得自锁的一种方法。

per-shaving

1、沿分度园的半齿厚相应的中心角ψ
          ψL＝π/2Z+2XtanαL/Z
          ψR＝π/2Z+2XtanαR/Z
  2、基园
     dbL=mZcosαL
          dbR=mZcosαR
  3、量棒直径
     dp≈1.8m
  4、鲜超越方程组
     cosαdL／cosαdR=cosαL／cosαR=dbL／dbR
          ψL+invαdL+dp/dbL+ψR+invαdR+dp/dbR-invαdL-invαdR=2π/Z
          求出αdL和αdR
   5、写出量棒值Mp
         Mp=mZcosαL/cosαdL+dp    或   Mp=mZcosαR/cosαdR+dp    偶
    Mp=mZcosαLcosα90/Z/cosαdL+dp    或   Mp=mZcosαRcos90/Z/cosαdR+dp    奇
