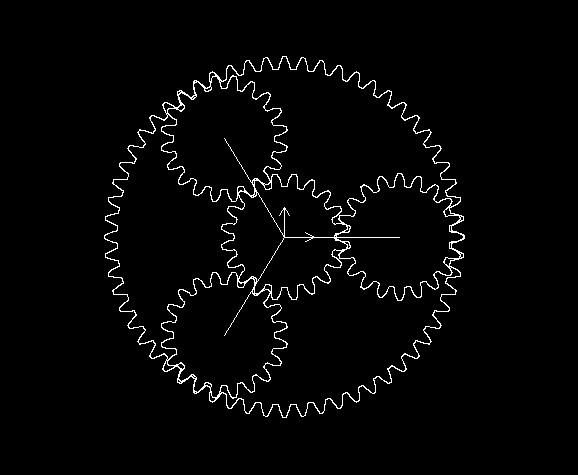

一种新型结构的行星齿轮减速器3维图

mrmrw · 发表于 2010-3-5 10:29

楼主的图使用AutoCAD做的，不能导出到UG中，不知道有什么办法吗？

zhang86 · 发表于 2010-3-17 09:16

lz，可不可以简单介绍一下，此减速器的结构。挺感兴趣的~~

jessicaamazon · 发表于 2010-4-2 14:13

行星齿轮有哪些类型？好像很多名字哦？

sky3203732 · 发表于 2013-9-6 17:48

电动推杆的减速器。。我手上有收藏

hyfjy · 发表于 2013-9-8 09:31

设计手册中介绍这类减速器的传动比单级最好控制在100以内，否则效率较低，另外就是双联行星齿轮的位置度及装配，一直是这类结构的老大难问题，网上有朋友介绍用同齿数的来进行设计，好处多多。

15506198942 · 发表于 2013-9-9 15:51

hyfjy 发表于 2013-9-8 09:31

登录/注册后可看大图

设计手册中介绍这类减速器的传动比单级最好控制在100以内，否则效率较低，另外就是双联行星齿轮的位置度及装 ...

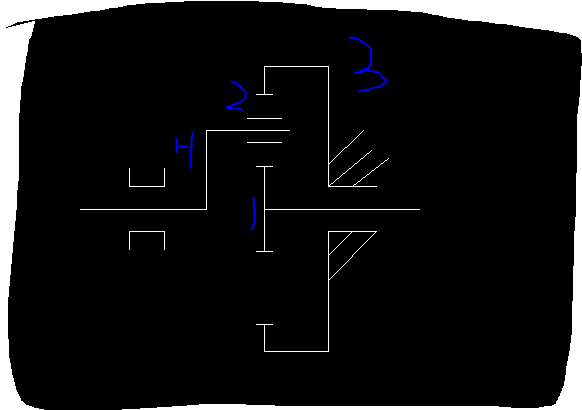

内齿Z3=50，Z1=20,Z2=20,行星架输出，中心轮1固定。齿圈输入，求i1h,当N1=1400,Nh=??我这格式写的对不对，有答案吗？

hyfjy · 发表于 2013-9-9 19:22

本帖最后由 hyfjy 于 2013-9-9 19:28 编辑

图与要求不相同，要求是“当N1=1400,Nh=??”，则表示内齿轮固定，由太阳轮输入，行星架输出，这就是典型的NGW装配形式了，行星架的转速与太阳轮的转速比是1400/（1+Z3/Z1）=1400/3.5=411.76470588235294117647058823529，也就是412转。但你给出的条件是严重有误的，当太阳轮与行星轮都为20齿时，内齿轮至少应该有60个齿，才能啮合上，按这样算来，行星架就是350转了。

15506198942 · 发表于 2013-9-10 10:18

hyfjy 发表于 2013-9-9 19:22

登录/注册后可看大图

图与要求不相同，要求是“当N1=1400,Nh=??”，则表示内齿轮固定，由太阳轮输入，行星架输出，这就是典型的N ...

1400/3.5=400啊。机械基础第三版劳动出版社上的一道习题。

auwy · 发表于 2013-9-10 10:52

這個減速箱，玩具上面用的很多的啊

aijun730 · 发表于 2013-9-11 14:10

资料在于共享，才能为那些好学之人提升的更快。感谢分享。

账号		自动登录	找回密码
密码			注册

一种新型结构的行星齿轮减速器3维图

前题有错，画图不准确
