高手求救,滚刀不切顶?

ecoira

遇到一奇怪事情,用滚齿机滚直齿,具体参数如下:M=1   Z=11 X=0.52    滚刀参数:1mn    螺旋升角=2°32'  顶切（包装注明的） A级   ，因为是变位齿轮 ，所以在网上找到计算安装角度公式得安装角度5.77°，但是当公法线达到要求的时候，尺顶圆还大了0.12mm左右，请问高手，这是为什么？有可能是什么原因，另外在5.77°附近的角度也全部试过，没用，正常的安装角度2°32'也试过，公法线达不到要求


望高手速来帮一把，小弟感激涕零！！！！！！！！！:Q :Q :Q :Q :Q :Q :Q

zhr131400

1.角度打2°32'，再将胚料外径车至你需要的齿顶外径，现在只控制公法线一项了；
2.将你的加工图纸交给刀具商，订专刀，专刀专用。

[ 本帖最后由 zhr131400 于 2008-9-5 20:21 编辑 ]

ecoira

2#能否帮忙分析一下不切顶的原因？
关于1，已经试过这个方法，但是需要解决的是不切顶的原因，
关于2，由于齿轮参数过多，此方法不现实。

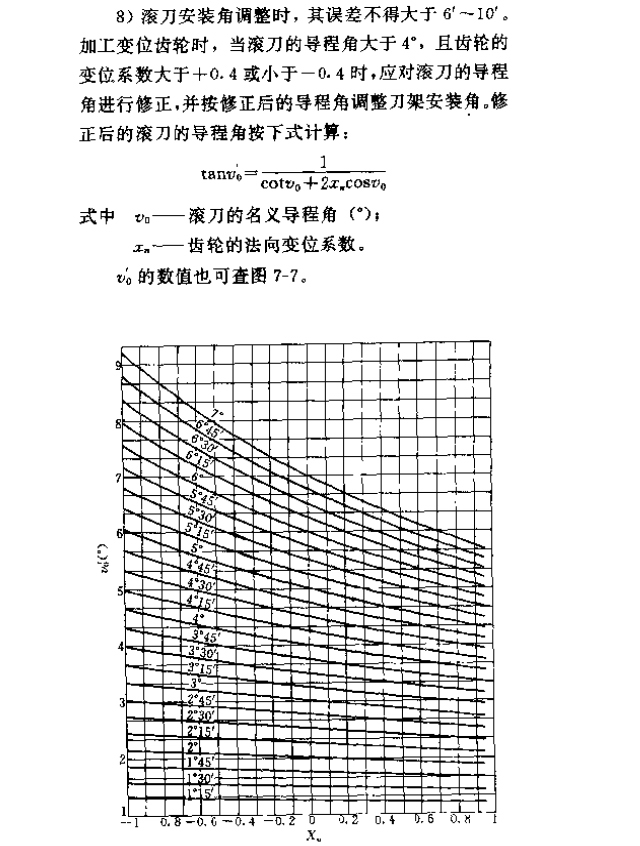

还有，变位齿轮的滚刀安装角度有一个公式，用2°32‘加工出的齿形明显与变位齿轮齿形不同

niuershiye

<但是当公法线达到要求的时候，尺顶圆还大了0.12mm左右>
=====================
公法线 要求 是多少 ？？ 说不定是设计错误 ！

切顶的滚刀需要按照齿顶和齿厚综合考虑的， 一般需要专用滚刀 ！

[ 本帖最后由 niuershiye 于 2008-9-19 18:26 编辑 ]

bauer

安装角度计算似有误。
修正角度Δυ ≈ -2 ·x ·（υ）^2   (′) = -2×0.52×(2.533)^2  (′) ≈ - 7′
修正扳动角度υ ′= 2°32′- 7′ = 2°25′

chilung

尺顶圆还大了0.12mm左右？？

如果是齿顶圆，在齿坯加工时直接干到位就行了。

zhouiun2007

图纸设计问题，刀具问题，测量及量具问题

59bsx

齿顶圆跟你滚齿加工有什么关系,精车完的外径就是齿顶圆直径,是毛坯精车问题!!!!

59bsx

〇,不好 意思,没看到 是切顶滚刀

admin

1、不知道是不是理论计算有误。
2、如果计算无误，公法线与齿顶圆的实际加工尺寸与理论设计值都吻合的前提是：刀具是标准的顶切滚刀。

从实物应该能看出齿顶是不是滚刀滚出来的。如果是，又要满足顶圆吻合，需要改改滚刀了。
