紧急求救滚刀安装角度问题

sh767

我们有一个直齿齿轮，参数如下：
模数=1
齿数=11
变位系数=0.52
用标准渐开线滚刀，经计算后，滚刀的安装角=5.77°，但是我们滚齿后发现公法线尺寸符合要求，但是齿顶园大了0.1mm，我们调整了安装角度，情况还是一样，不知是什么原因，请教各位大侠指点迷津，谢谢啦。
说明一下，滚刀上标明是A级，顶切，角度是2°32‘

JINLIANG

角度是2°32‘

sh767

谢谢，但是齿轮有变位系数的啊，应该不能等同标准齿轮吧，请帮助分析一下原因。

woodee

原帖由 sh767 于 2008-9-5 19:15 发表


登录/注册后可看大图

我们有一个直齿齿轮，参数如下：
模数=1
齿数=11
变位系数=0.52
用标准渐开线滚刀，经计算后，滚刀的安装角=5.77°，但是我们滚齿后发现公法线尺寸符合要求，但是齿顶园大了0.1mm，我们调整了安装角度，情况还是 ...

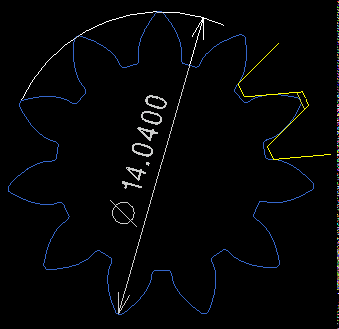

如果滚刀是标准齿厚，齿根高为1，那么齿顶圆直径是14.04。不知对否？

sh767

是的，这个齿轮的顶园是14.04，是变位后的顶园

dllszbh

这个问题很简单的了，如果公法线到位了，齿顶圆还大，只需把滚刀齿厚减小一点点就OK了，是你买的滚刀制造上有误差

per-shaving

滚齿安装角W=λ＝2度32分(直齿轮)
与齿轮是否变位无关
你现在按5.77度安装，势必导致齿形误差增大
不知你5.77是从何而来的？

yangguibo

只有安装角度正确时滚出的齿轮外径最小，其它情况外径都是大的。你现在的公法线可能已经到下限了吧？为安全起见建议你还是将滚刀齿厚减薄，并且用档次较高的滚刀以免重磨后发生变化。WWW.tdtc.net.cn

阿斯

用不切顶滚刀毛坯保证外径

顾顾

安装角度应是2度32分与直齿一样，变位只是齿齿顶变化与安装角度无关标准
