求教:格利森弧齿的接触区调整

吕世祥 · 发表于 2008-9-5 08:14

您需要登录才可以下载或查看，没有账号？注册

x

我是做格利森弧齿单件或小批量生产,有时会碰到比较严重的对角接触,请问大侠,如何调整才能消除对角接触?以天津产的YT2250 铣齿机为例,详细说明一下调整方法及调整量的计算.谢谢!

zqf · 发表于 2008-9-5 14:07

可采用三种方法修正对角接触区：
1.改变铣齿机的水平轮位，滚切传动比；
2.改变铣齿机的垂直轮位（准双曲面）；
3.改变铣齿机的滚切变形机构；

zqf · 发表于 2008-9-5 14:10

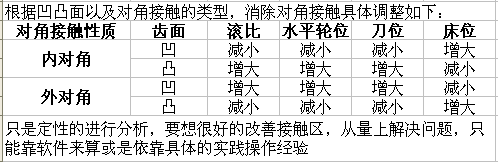

具体调整方法：

吕世祥 · 发表于 2008-9-6 16:54

谢谢楼上朋友!

yzq0323 · 发表于 2008-10-29 13:34

对角的调整，主要是滚比的确定，这里只需记住外对角的调整，一般大轮凸面从大端齿顶到小端齿根，滚比需增大5%~3%左右，其他反之。

pan6977 · 发表于 2008-10-29 20:29

:hug:

zhang_xin1969 · 发表于 2009-8-31 01:35

非常非常感谢！

wangyongxu · 发表于 2009-10-25 16:43

以上见解不错，但116和225滚比调整相反

zhangxin · 发表于 2009-11-5 21:22

用滚比水平法
和改变垂直轮位法

齿轮研究 · 发表于 2009-12-8 19:23

那位朋友解答的很好。
