跨棒距和齿厚

zzz8662

请高手们帮忙计算一下公法线长度，跨棒距和齿厚是否对应。谢谢！

参数如下：
齿数：9
法向模数Mn：0.7
螺旋角：15度
压力角：25度
变位系数：0.2
分度圆直径（reference circle):6.522
基圆直径：5.874
齿根圆直径：4.924-4.966
中心距:18+/-0.1
~~~~~~图纸结果~~~~~~
齿厚：1.224 -0.04/-0.06
跨齿数K：2
公法线长度：3.242-3.260
棒直径：1.5
跨棒距：9.068-9.118

[ 本帖最后由 zzz8662 于 2008-10-8 21:07 编辑 ]

fanes

这是我算的结果，请参考。

齿数        Z1            9
法向模数        mn1        0.7
法向压力角        αn1          25°
螺旋角        β1            15°
螺旋角 度 分 秒        β1     15°0′0″
齿顶高系数        ha*1        1
顶隙系数        C*1        0.25
变位系数        Xn1         0.2
齿轮1精度等级(GB10095-88)        6 6 6 E G
分度圆直径        d1        6.522
齿顶圆直径        da1        8.162
齿根圆直径        df1        5.052
插齿时齿根圆直径        df1        4.828
基圆直径        db1        5.87362
推荐跨齿数(槽数）        K1t        2
跨齿数        K1        2
公法线长度        Wk1        3.296
公法线平均长度上偏差        Ewms1        -0.026
公法线平均长度下偏差        Ewmi1        -0.047
公法线长度测量圆直径        Dwk1        6.782
分度圆法向弧齿厚        Sn1        1.230
分度圆最大法向弧齿厚        Sn1max        1.210
分度圆最小法向弧齿厚        Sn1min        1.170
齿顶圆弧齿厚        San1        0.239
推荐量棒直径        dtM1        1.698
量棒直径        d M1            1.500
无侧隙计算跨棒距        M         9.059
测量跨棒距最大极限值        M max1        9.019
测量跨棒距最小极限值        M min1        8.985
跨棒距测量圆直径        DM1        6.760

JINLIANG

公法线3.242-3.26对应量棒值9.087-9.104

freefreemen

:) :)
齿厚：1.224 -.004/-0.06时

跨齿数K：2
公法线长度：3.28649-3.23583

棒直径：1.5
跨棒距：9.04379-8.96322

zzz8662

但是实际跨棒距是9.068-9.118啊？？为什么？

fanes

齿侧间隙采用的标准不同，跨棒距不同。另外测量压缩量不同也会引起上下偏差的不同。

zzz8662

跨棒距的上下偏差怎么选择？如果按DIN3967取齿厚偏差，跨棒距，公法线和齿厚三者计算结果能对应上吗？
高手们出招啊:o

[ 本帖最后由 zzz8662 于 2008-8-22 19:22 编辑 ]

zzz8662

:(  版主，牛师爷帮忙啊。看来只有你们才能解决国外的问题。

syyyyyy

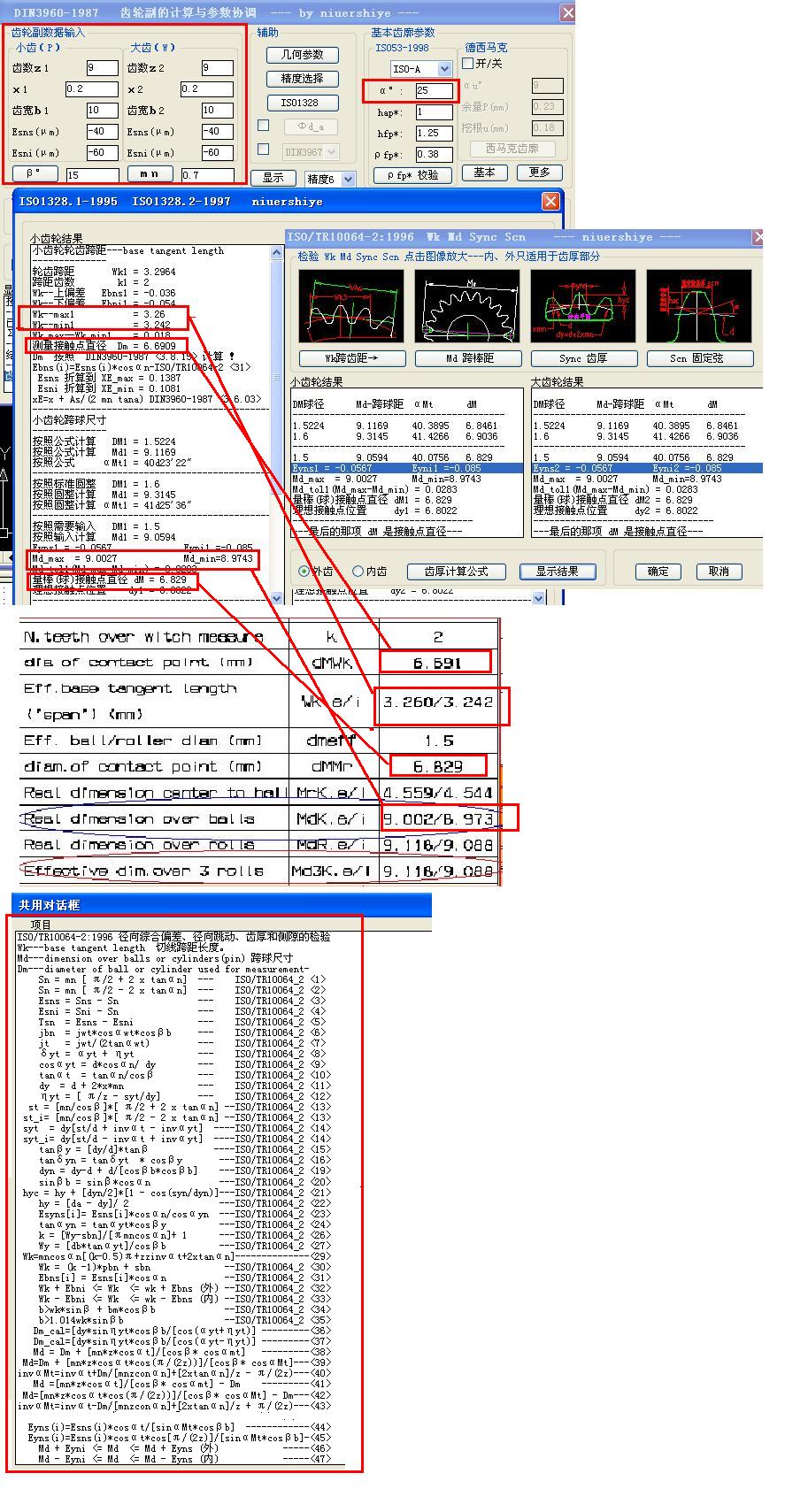

看看这个，我也是转过来的，楼上的值不是太准确，这个是准确的

freefreemen

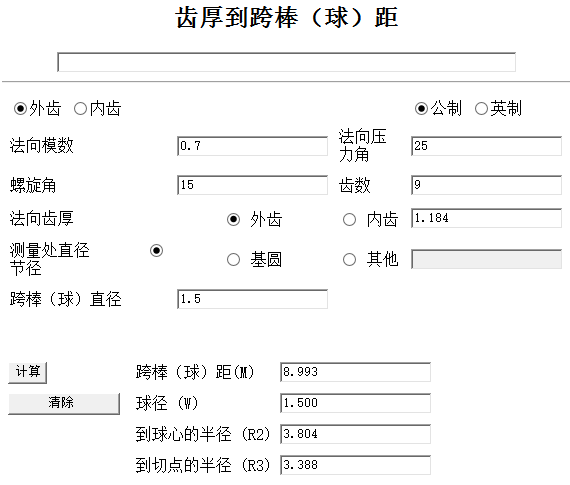

换个程序，再算一下
