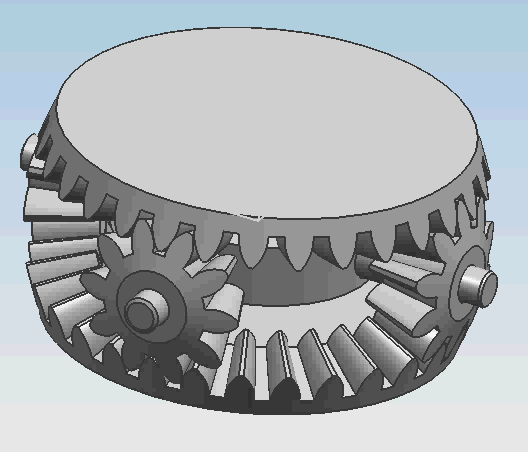

有谁见过这是什么齿轮？

nymail

这是不是行星轮？有谁见过，在什么地方使用
如果是，安装条件是什么？传动比怎么算？

milemarker

直齿锥齿轮,在差速器上使用,你可以看本论坛的视频网：https://www.gearbbs.cn/spv ,上边有动画:

nymail

传动比怎么算？

zwenguo

滚齿机分齿结构到差动结构有这样的齿轮.起差速作用

nymail

传动比谁会算？

poxiangzi

好像在哪里见过，可以肯定这个是UG做的运动仿真。

这是汽车驱动桥差速器内的齿轮，用于两轮转速不一致时差速之用（比如转弯的时候），有的和变速箱装在一起（如前驱的轿车），有的是装在单独的驱动桥（如后驱的大卡车），有的前后都有差速器（如SUV四驱）。

没有听说过差速器需要计算传动比的，这不是它的关键的技术指标，行星齿轮有自转时起差速作用，如果仅仅公转不起差速作用（如差速器锁紧时），传动比对差速器来说不重要，因为两侧车轮的速度是实时变化的，就是说传动比是动态的。

不知道解释的对不对，呵呵，请拍砖！

[ 本帖最后由 poxiangzi 于 2008-9-28 22:53 编辑 ]

我本农夫

如果用于车辆转向差动那么不用考虑传动比，只要能传递扭矩就行了，如果用于滚齿差动那就要看具体结构了，分定轮系传动和差动轮系传动，具体公式忘了，如你需要可以给我流消息我传给你。

poxiangzi

原帖由 我本农夫 于 2008-12-4 09:27 发表


登录/注册后可看大图

如果用于车辆转向差动那么不用考虑传动比，只要能传递扭矩就行了，如果用于滚齿差动那就要看具体结构了，分定轮系传动和差动轮系传动，具体公式忘了，如你需要可以给我流消息我传给你。

楼上说的是滚齿的挂轮系统，我知道滚齿的挂轮分成两组，一组实现差动、称为差动挂轮，一组实现分齿、称为分齿挂轮，后一组是在传动链中附加一个螺旋运动（通过牙嵌离合器加入到传动链中），以实现滚斜齿轮滚齿加工，在直齿轮滚齿中不需要这组挂轮；

但我看到的挂轮是直齿圆柱齿轮，有用直齿圆锥齿轮的吗？没有看过，介绍详细一点吧。呵呵。

[ 本帖最后由 poxiangzi 于 2008-12-5 22:18 编辑 ]

我本农夫

呵呵，挂轮都是直齿，但是形成差动的机构差动器的齿轮是锥齿轮，你可以加我QQ341807692相互交流。

poxiangzi

有没有图片？呵呵。
