大家帮我算一下

zhoulei24258

本人最近测绘美国的一对齿轮,Z1=20,W4=181.5,W3=133.3,Da=381.2
Z2=22,W4=182.1,W3=133.85,Da=414.2,Df=336.5     中心距=365
我算出来的是径节1.5压力角25度,可是公法线算出来两个都比实际的要大0.7-0.8mm
我怀疑是中心距测量的不对,可是我量的壳子量了很多变,就是365.不知道是什么原因?

还有一个花键Z=32,W6=69.8,W5=58.11,Da=131.12,Df=143.2
我算出来是径节6,压力角为30度.齿顶圆和公法线都可以对上,就是齿根圆要小1mm
不知道是什么原因
请高手赐教

niuershiye

原帖由 zhoulei24258 于 2008-7-28 17:15 发表


登录/注册后可看大图

本人最近测绘美国的一对齿轮,Z1=20,W4=181.5,W3=133.3,Da=381.2
Z2=22,W4=182.1,W3=133.85,Da=414.2,Df=336.5     中心距=365
我算出来的是径节1.5压力角25度,可是公法线算出来两个都比实际的要大0.7-0.8mm
我怀疑 ...

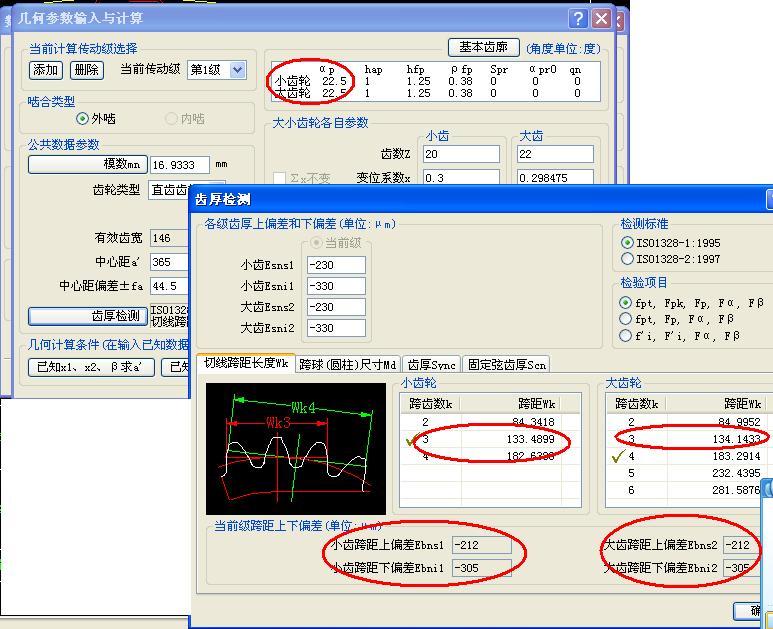

我怀疑你将压力角搞错了， 用22.5 计算就符合了。 名义值 -- 适当的偏差 。

[ 本帖最后由 niuershiye 于 2008-7-28 19:58 编辑 ]

chen_yh

终于见到牛老的真容了！

jysbzt

我们有些用户给的图纸常作一些小改动  这样他的市场就能得到一定的保证   你在看了牛老的意见后能否也再引用一下生产商的另种思维 也许有一些帮助

zhoulei24258

谢谢牛老指出的错误,我回去拿22.5度再算算.

niuershiye

原帖由 chen_yh 于 2008-7-28 21:56 发表


登录/注册后可看大图

终于见到牛老的真容了！

2008-07-05  在北京圆明园 荷花节 ，那天阴天。

niuershiye

原帖由 zhoulei24258 于 2008-7-28 22:54 发表


登录/注册后可看大图

谢谢牛老指出的错误,我回去拿22.5度再算算.

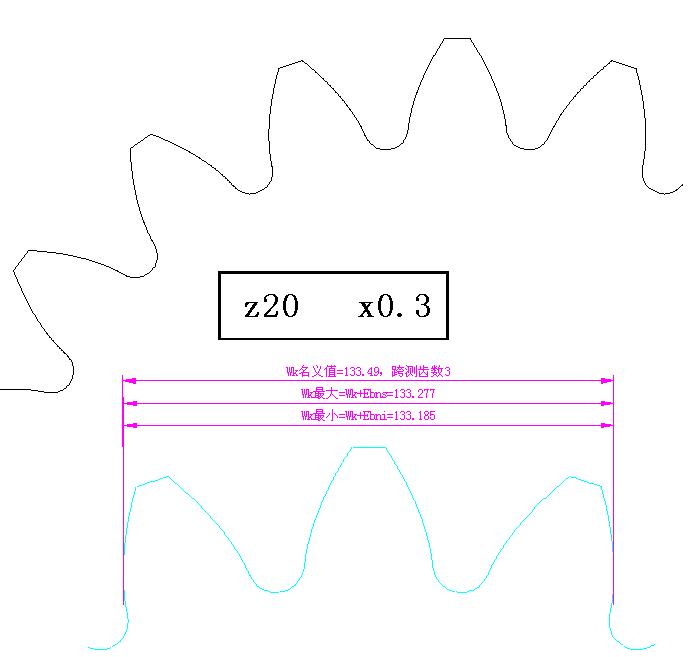

看看齿顶宽大小也有帮助。
