磨齿机的发展和工作原理

upben

在谈磨齿机的发展和工作原理前，先简单介绍一下我公司：我公司专业从事高精大型齿轮加工,有 NILES成型磨齿机4台, 霍夫勒成形磨齿机2台，加工范围直径：100≤φ≤3200（mm）模数：6≤Mn≤40精度：可达 DIN 5级，AGMA 13级，JIS 2级，ISO 5级，（upben@263.net. 13616204136)
一、磨齿机的发展：
磨齿是目前大多数齿轮采用的一种有效的精加工手段，采用磨齿加工的齿轮具有低传动噪音、高传动效率和长使用寿命的优点。磨齿加工曾被认为是一种用于航空或其它高技术领域的昂贵齿轮加工手段。但现在，观念已经改变：磨齿机的效率提高了，砂轮性能也更好，高额成本得以大幅下降。由此，磨齿加工已开始大规模应用于齿轮加工中，如汽车、摩托车齿轮的制造，而且已达到普遍应用的程度。事实上，所有一级汽车齿轮供应商为保持竞争力，已普遍拥有磨齿机。汽车工业在未来2～5年内将逐渐成为硬齿面加工最大的增长市场。由于磨齿加工能去掉热处理畸变，因此许多齿轮箱均使用磨削齿轮，以更好地控制传动空程和噪音。磨齿加工工艺在整个齿轮行业中已基本成熟并在快速增长。

二、磨齿机的工作原理分成形法和展成法两类。
　　按成形法加工的成形砂轮磨齿机（图1）的砂轮由成形砂轮修整器在轴向剖面内修成齿形，砂轮架可作垂直方向进给。被磨齿轮由分度架和尾座支承，通过工作台作纵向往复运动以磨出齿面，每磨一齿后进行分度。在磨斜齿轮的机床上，砂轮可按工件螺旋角转一角度，工件能在往复运动的同时得到附加转动。如机床砂轮架能使砂轮进入内齿轮工件中，便可磨削内齿轮。成形砂轮磨齿机结构简单，效率高，精度可达5级，适用于成批生产,对齿数少（例如少于10）的齿轮尤为合适。

磨齿机　成形砂轮磨齿机 磨齿机
　　按展成法加工的磨齿机根据砂轮形状可分为 4种。①碟形砂轮磨齿机：两个旋转的碟形砂轮的窄边相当于齿条的两个齿面（图2）, 工件通过滚圆盘和钢带作展成运动，工作台沿工件轴向作往复运动以磨出整个齿宽。每磨完一齿后由分度头架通过分度盘分齿。这种机床还可利用附加装置磨削斜齿。若用一个砂轮伸入内齿轮中，就可磨削内齿轮。这种机床一般为卧式布局，加工直径大于1米时用立式布局，精度可达4级，适用于磨削高精度齿轮。②锥面砂轮磨齿机：砂轮的轴向剖面修整成齿条的一个齿形，并沿齿向作直线往复运动。工件通过蜗轮、丝杠和交换齿轮完成展成和分度运动,但也有用滚圆盘和钢带作展成运动,利用蜗轮副或分度盘作分度运动的 (见彩图)。砂轮架按工件螺旋角转过一个角度时可磨削斜齿轮。这种机床调整方便，通用性好，适用于单件成批生产，应用较广。③蜗杆砂轮磨齿机：原理与滚齿机相似,砂轮为大直径单头蜗杆（见蜗杆传动）形状,砂轮每转一转，工件转过一齿，其传动比准确，有的用机械传动,有的用同步电动机分别驱动,有的用光栅和伺服电机传动。磨削时工件沿轴向作进给运动(见机床)，以磨出整个齿面。砂轮用金刚石车刀车削或用滚压轮滚成蜗杆形。机床为立式布局，连续分度，磨削效率高，适用于成批生产中加工中等模数的齿轮，对齿数多的齿轮尤为合适,精度可达4级。④大平面砂轮磨齿机：砂轮的工作平面相当于齿条的一个齿面，用渐开线样板（也有用钢带和滚圆盘的）产生展成运动。砂轮和工件都不作工件轴向往复运动,磨出一侧齿面后利用分度盘分齿,依次磨出所有齿面。然后工件调头,再磨出另一侧齿面。机床为卧式布局，结构简单，性能稳定，精度可达3级。

bauer

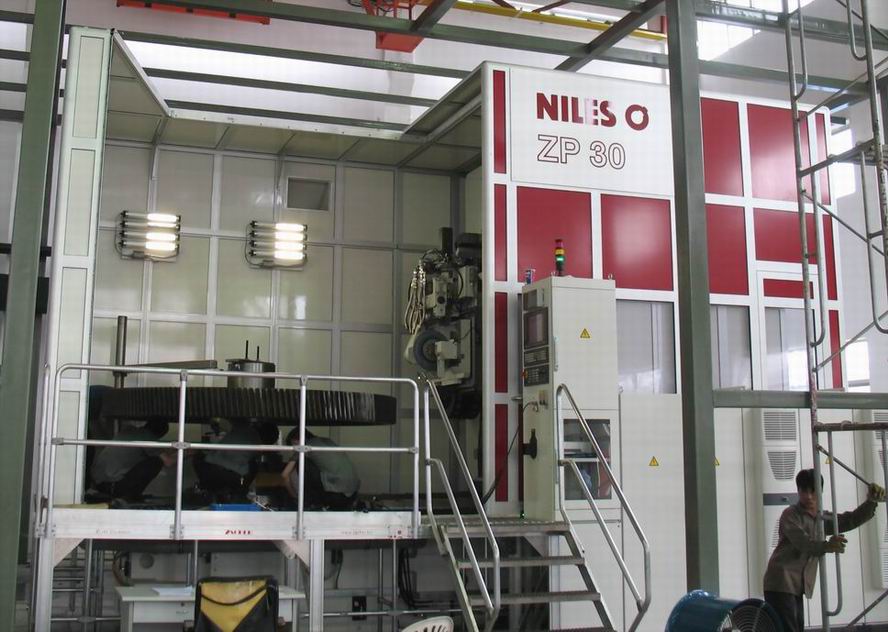

设备不错啦！全新的ZP-30磨齿机，选用合适的砂轮，磨削工艺参数调整在比较理想的状态，加工出DIN 4级的齿轮也不是太困难的事。
