用3轴加工中心加工直伞电极软件包

jianghong

用加工中心或雕刻机加工直伞电极的优点
        美国格里森公司在10多年以前就已经不生产14号刨齿机了，发达国家很早就已经用加工中心或者雕刻机来加工直伞电极，台湾在很多年以前也已经用这种方法加工。

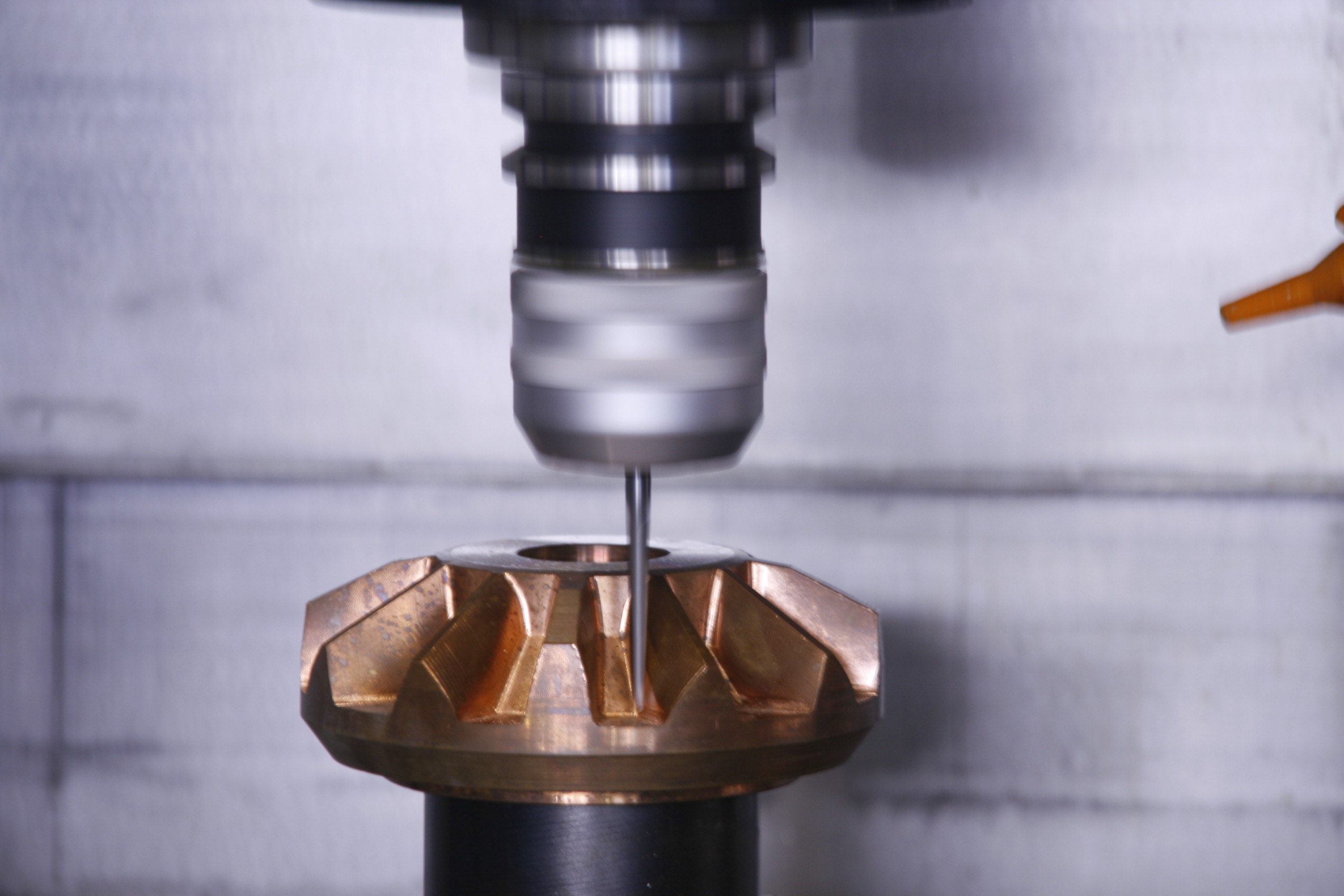

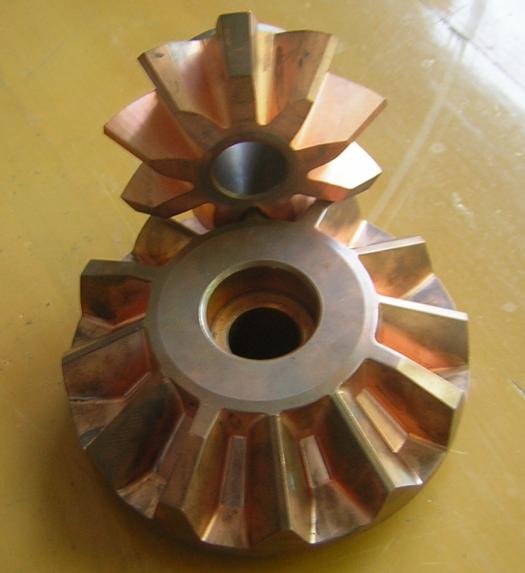

        用这种方法加工的优点有：1.对操作者的技能要求不高，操作的时间也很短。普通刨齿机对操作者要求很高，往往需要很长时间的培训才可以培养出一个会调整机床的工人，而现在具有这种既能的都是一些年龄大的老工人，年轻的工人很难具有这样的既能。但如果用加工中心或雕刻机加工，因为CAM软件是傻瓜软件，只需要输入几个参数软件就可以生成机床代码，操作者只需会普通的数控机床操作就可以，找正后对好刀操作者就可以离开，操作者操作的时间非常短，一个人可以同时操作多台机床，且不需要特殊既能，而现在的年轻工人掌握这种技能的人很多，几乎不需要任何培训时间。2．机床价格便宜。如果只用机床来加工电极，购买雕刻机就可以，价格20～30多万就可以买很好的机床，一次购买几台机床也不会花太多的钱，而且由于操作简单，一个人可以同时操作多台机床。3．维护简单。刨齿机若出了故障，需要专门懂这种机床的人来维护，这也限于小部分人，而加工中心和雕刻机现在很普及，维护起来相对容易。4．节省铜材料消耗。加工中心和雕刻机可以一层一层的向下加工，因此一个电极开完模具后，再向下切一层就又可以反复使用了，节省了铜材料。5．可以做任何品种的电极齿轮。有些型号的电极齿轮用刨齿机加工不出来，但用加工中心和雕刻机却可以加工，加工品种比刨齿机多，可以做任何品种的电极。6．齿顶和齿根圆角直接加工出来，不需要模具修型，对工人既能要求不高。齿顶和齿根圆角可以在软件中进行设置，直接可以加工出来，而刨齿机加工的圆角不能任意设定，加工好电极开完模具后，需要修整模具才可以把圆角修好，需要技能好的工人才可以完成。7．加工表面质量比刨齿机好。照片上的电极是我们为北汽福田加工的一种高强度齿轮的行星和半轴电极，直接从机床上拿下来，没有经过任何修正，从加工的照片上也可以看出，光洁度和表面质量比刨齿机要好。8．二手刨齿机精度下降。由于刨齿机现在格里森已经不生产了，所以只能买二手的刨齿机，精度会有所下降，以后也越来越难买到，而加工中心和雕刻机则不存在这样的问题。综合上面的一些优点，用加工中心或雕刻机加工已经成为必然的趋势，这也是为什么发达国家已经早已不再用刨齿机加工的原因。

我们可以提供全套的设计，加工测量直伞电极的软件，联系方式：hjiang1@bjtu.edu.cn     13146035684

[ 本帖最后由 jianghong 于 2008-8-10 09:04 编辑 ]

jianghong

我们的直伞电极软件不需要造型，操作者直接输入基本参数，如齿数，模数等等，软件自动生成代码，这样使用者不需要特殊培训，也不需要使用者掌握造型知识，完全是傻瓜软件，培训半天就可以使用。

联系方式：hjiang1@bjtu.edu.cn     13146035684

[ 本帖最后由 jianghong 于 2008-8-10 09:07 编辑 ]

jianghong

用3轴加工中心还可以加工高强度差速器齿轮，同等体积强度可以提高50％，目前国内最大扭矩的单击桥就是应用了高强度差速器器齿轮

woodee

jianghong您好！

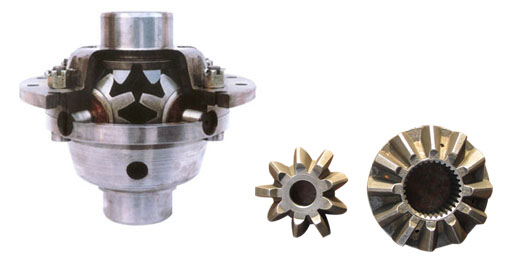

图片中的齿轮是半成品吧？要不怎么齿的宽窄不同呢？

jianghong

woodee兄好眼力，这个齿轮是王小椿发明的非渐开线齿形，用于限滑差速器上的，不过渐开线齿轮的电极也是用同样方法加工的。我只是为了说明他们都是在3轴上干的。我们有全套的软件。

woodee

解说下跟下图的有何区别：

jianghong

下面的就是王小椿发明的啊，呵呵

poxiangzi

一直没有看到这个帖子，呵呵，幸会。

wingzero88

普通直伞也能用3轴加工吗？
