这对齿轮参数合理吗？

zeng10002000

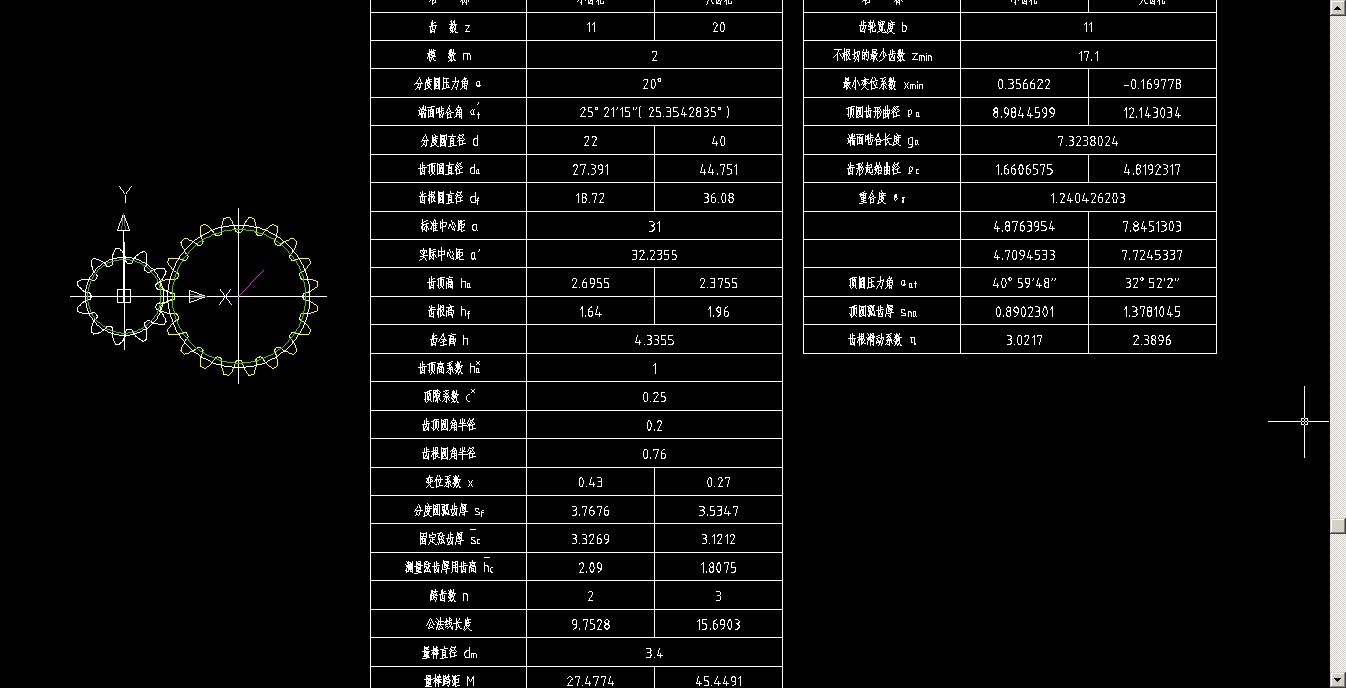

参数如图。

lyq999999

不太晓得。。等高手解答。

minzi

齿轮数据合理，虽然小齿轮的滑动率偏大，如小齿轮取的变位过大，齿顶会变尖，重合度会减小。
所以变位系数的分配X1为+0.36，X2为0.34（变位按DIN3392分配）。

                        渐开线圆柱齿轮几何计算报告书
序号        项目                        代号                小齿轮                大齿轮
1        模数                        m                  2.0000                  2.0000
2        齿数                        z                 11.0000                 20.0000
3        螺旋角                        β                  0.0000                  0.0000
4        压力角                        α                 20.0000                 20.0000
5        齿顶高系数                ha*                   1.0000                  1.0000
6        齿根高系数                hf*                  1.0000                  1.0000
7        径向间隙系数                c*                  0.2500                  0.2500
8        变位系数                         x                  0.3600                  0.3428
9        分度圆直径                d                 22.0000                 40.0000
10        基圆直径                        db                 20.6732                 37.5877
11        齿顶圆直径                da                 27.1087                 45.0400
12        齿根圆直径                df                 18.4400                 36.3713
13        周节                        pb                  6.2832                  6.2832
14        基节                        pbn                  5.9043                  5.9043
15        中心距                        a                 32.2400                 32.2400
16        齿顶高变动量                y                  0.6200                  0.6200
17        啮合角                        α′                 25.3712                 25.3712
18        齿顶高变动系数                △y                  0.0828                  0.0828
19        端面重合度                εα                  1.2467                  1.2467
20        轴向重合度                εβ                  0.0000                  0.0000
21        滑动率                        η                  3.8503                  2.1590
22        当量齿数                        zv                 11.0000                 20.0000
23        公法线长度                wk                  9.6570                 15.7899
24        跨齿数                        k                  2.0000                  3.0000
25        跨棒距                        M                 27.1787                 45.5413
26        量棒直径                         dp                  3.3600                  3.3600
-----Sunday, 10, 30, 2011 Calculated(Byw)!-----

LILI12345FYFY

齿根高系数为什么是1呀？

hyfjy

用楼主的齿数及实际中心距算了一下

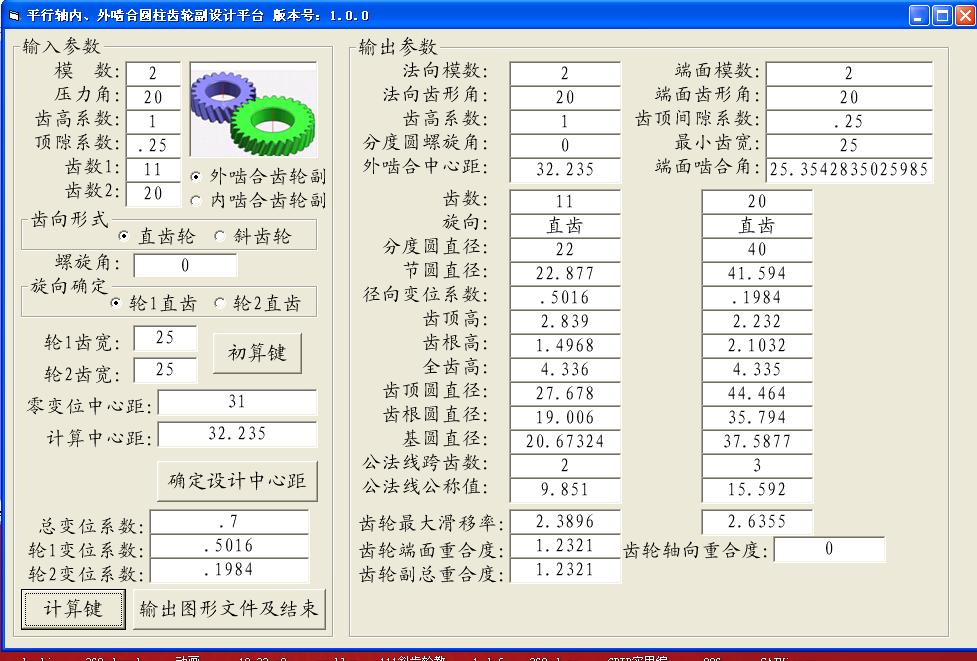

计算的界面：



计算记录：

    外啮合圆柱齿轮副计算输入数据一览表  计算日期:2011-10-30
    软件作者:hyfjy  计算时间:19:48:53
法向模数          Mn =           2
齿数              Z1 = 11       Z2 = 20
输入齿轮最小齿宽 B =  25
端面模数          Mt = 2
法向齿形角       αn = 20
齿高系数         Ha′= 1
齿顶间隙系数     C′ = .25
端面齿形角       αt = 20
分度圆螺旋角      β = 0           直齿轮副

     外啮合圆柱齿轮副计算结果
模数:               M =     2
齿数:               Z =     11               20
分度圆螺旋角:       β=     0
齿宽:               B =      25              25
法向压力角:        αn=     20
端面压力角:        αt=     20
端面啮合角:       αt'=     25.35428
中心距:             L =     32.2355
分度圆直径:         d =     22    40
节圆直径:           d'=     22.877             41.594
径向变位系数:       X =     .5016                .1984
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     2.839             2.232
齿根高:             hf=     1.4968            2.1032
全齿高:             h =     4.336             4.335
齿轮齿顶圆直径:     De=     27.678                44.464
齿轮齿根圆直径:     Df=     19.006                35.794
基圆直径:           Do=     20.67324           37.5877
齿轮端面重合度:     Ea=     1.2321
齿轮轴向重合度:     Eb=     0
齿轮总重合度:       E =     1.2321
最大滑动率:         F =     2.3896              2.6355
公法线跨齿数:       K =     2                    3
公法线公称值:       W =     9.851                15.592

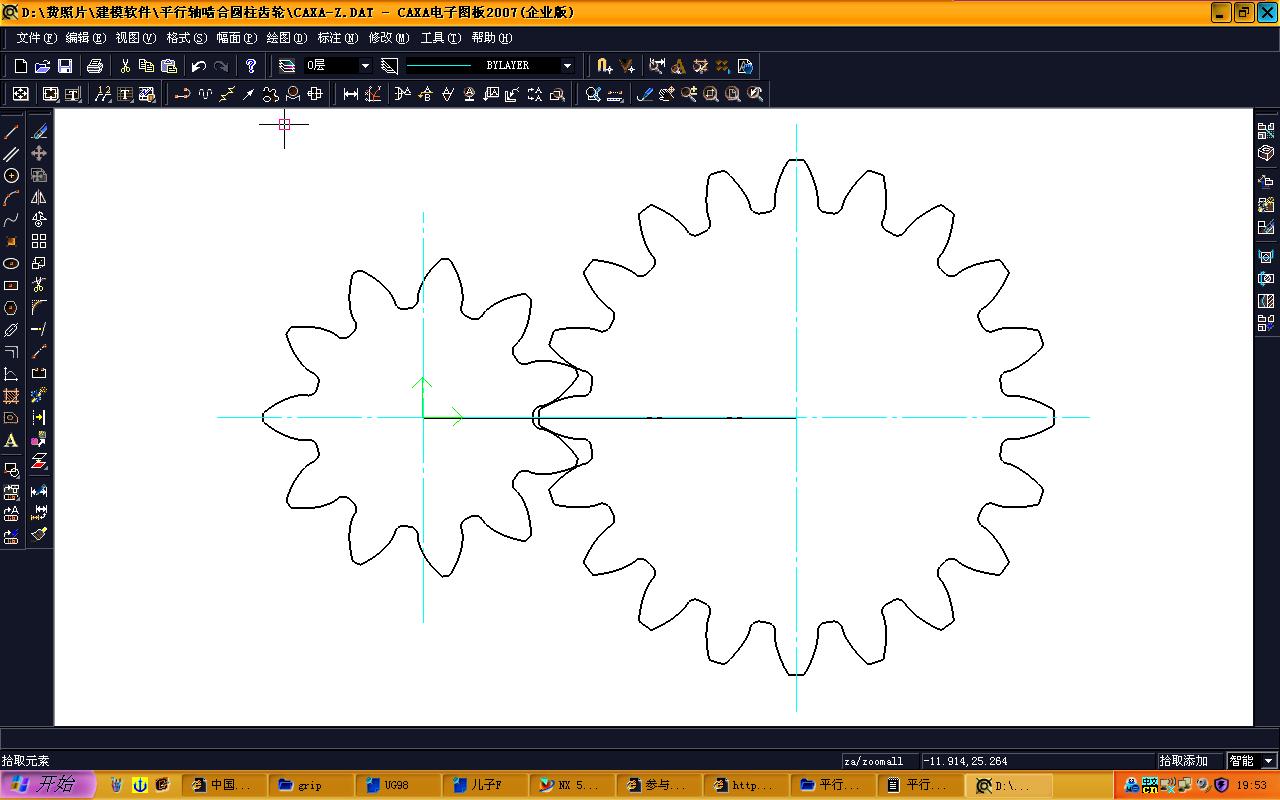

根据计算输出的二维图：




分析一下，楼主采用的变位系数稍有欠缺，结果是小轮的齿面滑移率大于大轮的，也就是说小轮的齿面更容易被磨损，而总变位系数确定后，重合度就是唯一的，只是变位系数的分配问题，不影响重合度的，而再增加点变位系数，齿顶尚未变尖，从图上可以看出来。

变位系数的分配并不是一成不变的，上面也有人提出的某些标准，不必要强求一致的。

qdtruck

变位系数的分配，没有最好，只有更好。如果中心距一定的话，变位系数的分配就屈指可数了。如果连同载荷情况及中心距、重合度等一起考虑的话，那就讲究多了！所以变位系数的取舍，一定要考虑使用情况，那样才能得到更好的效果。
