求助直齿锥齿轮图纸!

KH1330 · 发表于 2008-7-18 21:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本人现在想做几对直齿锥齿轮,但对于锥齿轮知道的少之又少,请知道的师傅们帮忙画一下图纸,它们的数据分别为,小齿轮4只,模数为1,齿数7个,轴交角90度,齿轮的高度5mm,外径需要求证应当是小于10mm,内径要求4mm,
另一对齿轮大齿模数为1,内径20mm,齿数25个,外径另求,齿轮高度10mm,小齿轮模数为1,齿数7个,轴交角90度,齿轮高度5mm,外径另求,内径3mm,所有齿轮压力角20度.

woodee · 发表于 2008-7-20 01:48

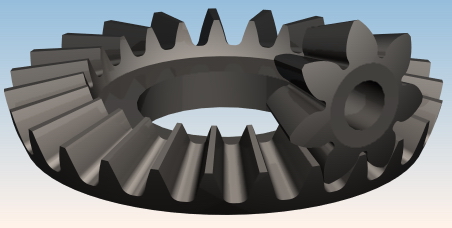

我花了点时间，做了7齿~25齿UG的3D模型。你可以自己转成2D图。
7齿外径10.02；25齿外径25.2；
采用高度变位方式。其中：
7齿径向变位系数+0.6，切向变位系数+0.15708；
25齿径向变位系数-0.6，切向变位系数-0.15708；
已作了侧隙0.06。

BG7~25.rar (329.81 KB, 下载次数: 309)

吕世祥 · 发表于 2008-7-20 10:12

怎么联系你?

吕世祥 · 发表于 2008-7-20 10:20

怎么联系你?

KH1330 · 发表于 2008-7-20 12:17

原帖由 吕世祥 于 2008-7-20 10:20 发表

 登录/注册后可看大图

怎么联系你?

ligaobo2008@163.com, 多谢各位了阿

284624873 · 发表于 2008-12-13 15:54

好啊我也想要

poxiangzi · 发表于 2008-12-13 17:38

呵呵，好像在做生意哦。

caoquanlin · 发表于 2009-2-5 10:43

变位怎么算

ekia0823 · 发表于 2009-6-14 10:18

好心人~~~~顶一个

KUANGYE85 · 发表于 2009-12-22 21:07

真实好心人!!啊!!!!!
