还是弱弱的问题，Y54插齿机

275096241 · 发表于 2011-10-27 13:16

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 275096241 于 2011-10-27 13:23 编辑

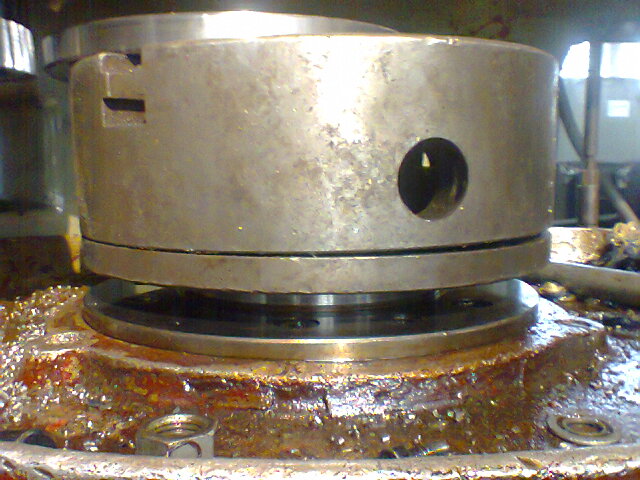

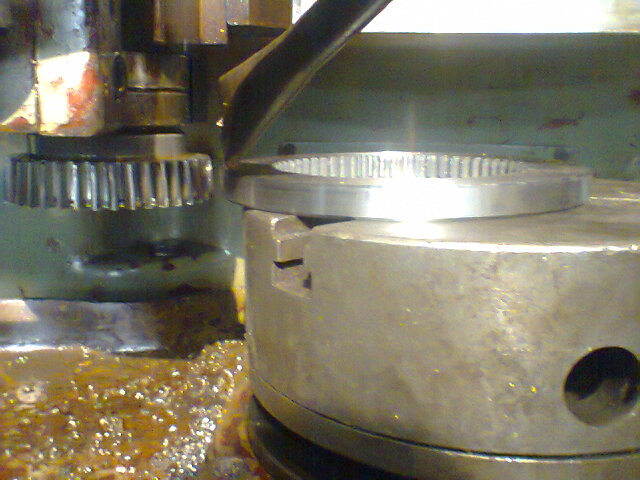

我要插一个内齿内孔车到了137.5 我应该怎么插内齿啊我是新手，，不知道应该装什么样的卡盘。车床的卡盘厚度是80 我的刀没法在往高抬了。

登录/注册后可看大图

wnh · 发表于 2011-10-27 13:33

做一个夹具，连接到工作台上，不能用卡盘

jiangxingzheng · 发表于 2011-10-27 15:36

卡盘插出的内齿跳动不好是三边形的用工装外圆压缩公差 -0.01-0.04就工装+0.05+0.015

364789449 · 发表于 2011-10-27 17:37

你可以装4作卡盘吗?4作上面的燕尾槽上装马压工件啊!这样你就有足够退刀位了?

杨大侠 · 发表于 2011-10-27 18:08

将机床改装一下，工作台下安装一液压油缸，就可以做一个液压夹紧式工装了。这样压力均匀。

275096241 · 发表于 2011-10-27 19:33

回复 jiangxingzheng 的帖子

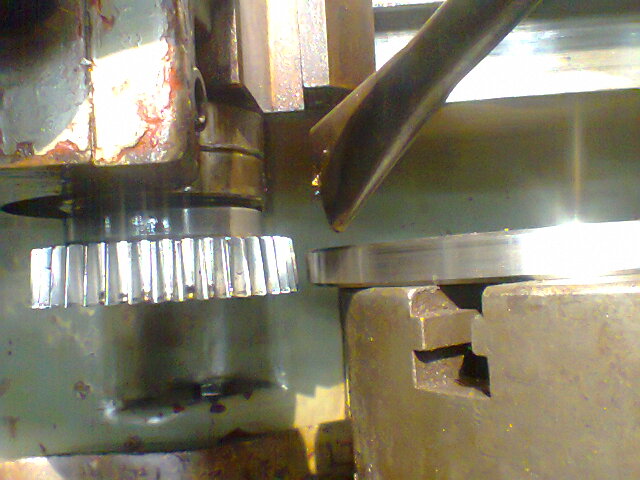

其实图片2那个小圆就不是圆的，我用千分尺量了一下，是140+0.04～+0.15之间。椭圆

杨大侠 · 发表于 2011-10-27 21:16

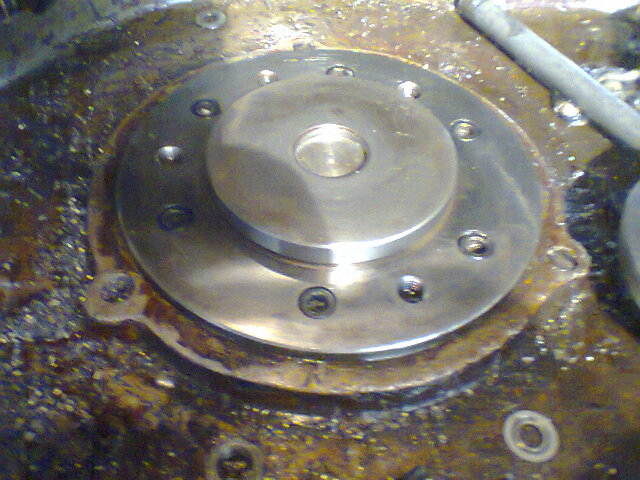

机床上的那个法兰是可以拆掉的。拆按要求重新做一个固定卡盘。

LILI12345FYFY · 发表于 2011-10-27 21:23

直接再台面上装上一个平面胎具。就可以加工。

张根 · 发表于 2011-10-28 19:15

重新做一个工装，工装的中间弄一个孔，和工件的外圆0。01配合。中间再弄一个孔。要比工件要插的齿根圆的直径大，然后用压板压上，可行不，我是入行新手。

275096241 · 发表于 2011-10-29 09:50

回复张根的帖子

已经搞了一个了，方法和你的差不多。用压板直接压住零件，一圈下来，零件松动了。后来在零件的外圈加了个固定圈
