请给位前辈分析下面的情况

dflluo · 发表于 2014-2-17 11:03

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 dflluo 于 2014-2-18 15:14 编辑

请各位前辈看看这种情况可能的原因是什么。同样的材料和工况，只这一个有这种情况。
还有一点，只有这几个齿出现这种情况，其他齿是完好的。

dflluo · 发表于 2014-2-20 10:26

本帖最后由 dflluo 于 2014-2-20 10:41 编辑

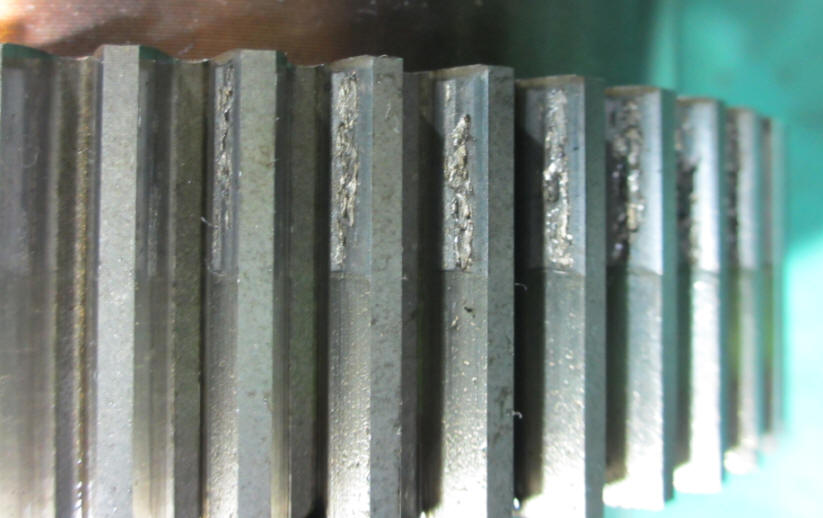

第一个是小齿轮，节圆附近有一条线，个别齿有凹坑，第二个为大齿轮，宽度大，几个连续的齿有剥落。请各位前辈分析下，可能原因是什么呢？

jacmwg · 发表于 2014-2-17 15:01

问题未描述清楚，无法分析！

dflluo · 发表于 2014-2-17 16:18

jacmwg 发表于 2014-2-17 15:01

登录/注册后可看大图

问题未描述清楚，无法分析！

请问您需要了解什么呢？不知道需要说些什么，您提出来。

jacmwg · 发表于 2014-2-17 16:29

dflluo 发表于 2014-2-17 16:18

登录/注册后可看大图

请问您需要了解什么呢？不知道需要说些什么，您提出来。

具体你想问什么问题，这个齿轮的主要参数，这个齿轮是什么情况下出的这个问题，齿轮的材料及其加工工艺过程，包括热处理方式，描述越全面，分析的结论才能越精确！

syp24738839 · 发表于 2014-2-17 20:35

热处理硬度不够。

dflluo · 发表于 2014-2-18 09:15

jacmwg 发表于 2014-2-17 16:29

登录/注册后可看大图

具体你想问什么问题，这个齿轮的主要参数，这个齿轮是什么情况下出的这个问题，齿轮的材料及其加工工艺过 ...

标准齿轮，发动机的曲轴齿轮，20CrMnTi，表面渗碳淬火，硬度HRC58-63。以前没有出现过类似情况，只有这一台出现了，可能的原因是什么？

dflluo · 发表于 2014-2-18 09:16

syp24738839 发表于 2014-2-17 20:35

登录/注册后可看大图

热处理硬度不够。

材料分析硬度达到要求，同样的硬度以前没有出现过此类情况。

jacmwg · 发表于 2014-2-18 09:23

dflluo 发表于 2014-2-18 09:15

登录/注册后可看大图

标准齿轮，发动机的曲轴齿轮，20CrMnTi，表面渗碳淬火，硬度HRC58-63。以前没有出现过类似情况，只有这一 ...

与配对齿轮的中心距尺寸是否合格，感觉是齿轮啮合咬死，齿轮的跨测距是否超差，齿距累积是否超差？

dflluo · 发表于 2014-2-18 13:14

jacmwg 发表于 2014-2-18 09:23

登录/注册后可看大图

与配对齿轮的中心距尺寸是否合格，感觉是齿轮啮合咬死，齿轮的跨测距是否超差，齿距累积是否超差？

齿距累积应该没有问题，齿轮检测是合格的。关于中心距是否超差需要再去测量下。非常感谢您的解答。

niuershiye · 发表于 2014-2-18 14:06

检测一对齿轮的 KHβ
