大家看看这个是怎么产生的

jfathena · 发表于 2011-10-27 09:12

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jfathena 于 2011-10-27 09:12 编辑

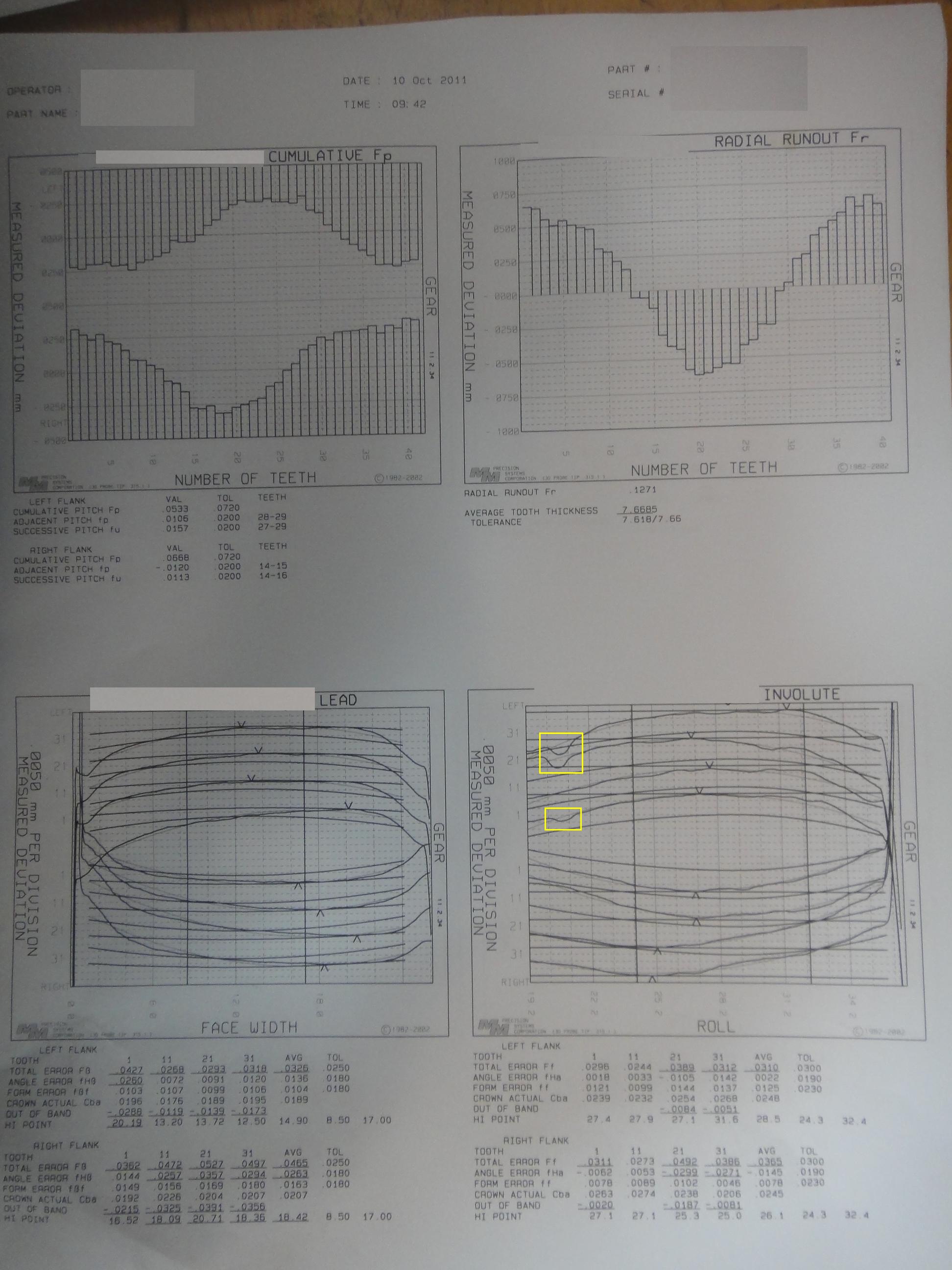

大家看看齿形报告上齿根凹进去一块是怎么产生的

nedlovell · 发表于 2011-10-27 09:53

本帖最后由 nedlovell 于 2011-10-27 09:54 编辑

这个齿轮是不是留磨滚刀滚完，然后磨齿或者剃齿。因为看到你的齿轮Fr不太好，觉得是留磨滚刀的留头，然后剃齿或者滚齿滚剃的余量太小造成这样的。这个问题不是你的余量不够，而是径跳不好，导致椭圆，有的地方余量大，有的地方余量小。

nedlovell · 发表于 2011-10-27 09:55

本帖最后由 nedlovell 于 2011-10-27 09:57 编辑

若要得到更接近真相的答案，最好把你的工艺说出来。还有是不是每个齿轮都是这样，还有你刀具的情况，若是直接滚齿，则刀具出问题的可能性较大

qiyu333 · 发表于 2011-10-27 17:33

这个不好做吧

LILI12345FYFY · 发表于 2011-10-27 21:26

刀具问题。

mkying · 发表于 2011-10-29 13:59

不是刀具原因，应该是产品加工工艺上的问题。

yuchunjin · 发表于 2011-10-29 14:52

这是齿根处有伤痕所致,可目视查看一下.
