大家谁搞滚刀设计的啊

流光醉影 · 发表于 2011-10-26 20:35

您需要登录才可以下载或查看，没有账号？注册

x

大家谁搞滚刀设计的啊，以后大家多交流一下，我的ＱＱ593122168

情义先 · 发表于 2011-10-27 07:30

应该有自己的群才好

jiaweicz · 发表于 2011-10-27 08:29

20152067

vbyu1987 · 发表于 2011-10-27 12:56

你在哪做滚刀的阿？

流光醉影 · 发表于 2011-10-27 19:49

在剃前修缘滚刀设计过程中，修缘角度的确定一般采用经验值或者是近似估算值，一般是主切削刃角度加10°，不知大家都是怎么算的呢？

logxing · 发表于 2011-10-27 21:49

使用SN3，一般的滚刀齿形设计和验证就可以搞定了。最适合齿轮厂用。
刀具厂的话有时需要一些高级功能。

流光醉影 · 发表于 2011-10-27 22:19

回复 logxing 的帖子

能计算滚刀参数吗

per-shaving · 发表于 2011-10-28 00:46

流光醉影发表于 2011-10-27 19:49

登录/注册后可看大图

在剃前修缘滚刀设计过程中，修缘角度的确定一般采用经验值或者是近似估算值，一般是主切削刃角度加10°，不 ...

修缘角度可精确计算，一些资料上都有介绍。
经验估计也可以，不过加10度之说太陈旧了，不宜采用。
这里有一实用简单的方法，不用介超越方程，可供参考！
http://www.gearbbs.com/forum.php?mod=viewthread&tid=8028&page=1&extra=#pid23685

logxing · 发表于 2011-10-28 09:49

流光醉影发表于 2011-10-27 22:19

登录/注册后可看大图

回复 logxing 的帖子

能计算滚刀参数吗

你用下就知道了，齿形参数都能算，而且保证全部是精确计算。
而且SN3是免费的，所以现在滚刀齿形设计计算这个技术基本上算是白菜技术了。

logxing · 发表于 2011-10-28 10:05

可能关注刀具板块的人没有关注软件板块，我发一些SN3的图大家看看。

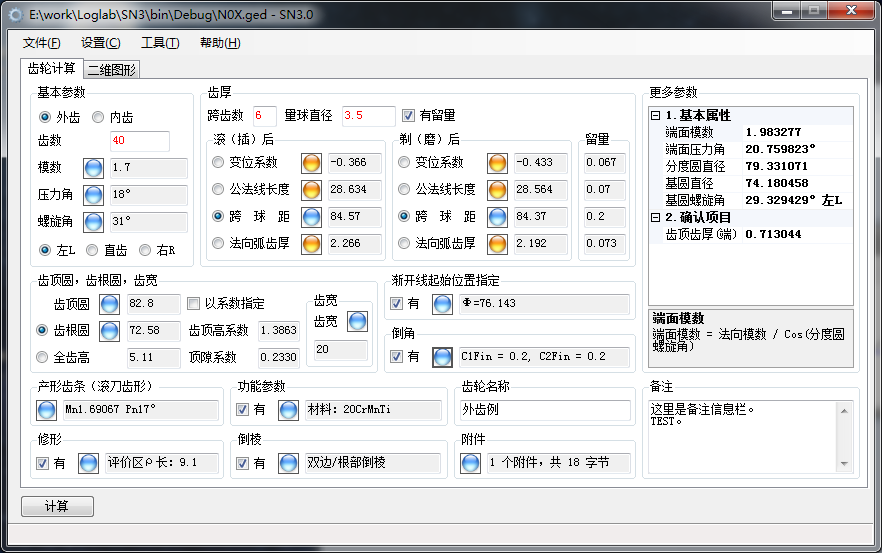

下图是主界面，齿轮参数基本上都包括在内了，除了滚刀设计必须的参数，还包括修形，倒棱等。

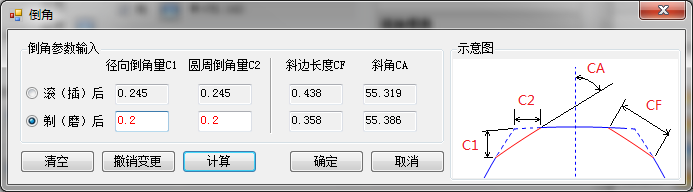

这是楼主关注的倒角部分的计算。用户在此可输入滚后或剃后目标倒角量。程序会自动计算对应的滚刀参数。并且这里也会给出斜边长度CF和角度CA，有的用户是用CF或CA来定义倒角的。

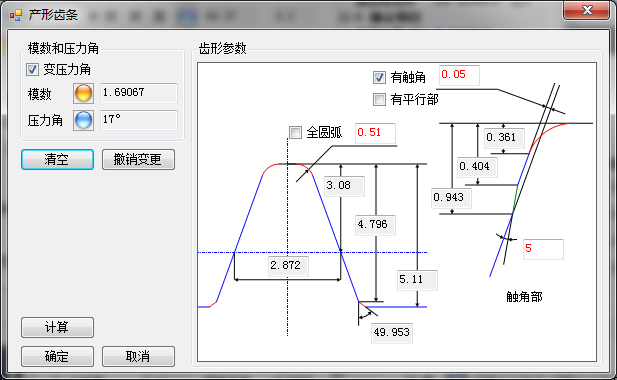

这里是滚刀齿形设计的重点部分，SN3支持变压力角，支持触角。SN3的高级版本支持指定齿形（程序会给出指定齿形的加工误差）以及齿轮根部圆角（有的用户对这个有要求）。下图中的主齿形部分是根据齿轮参数计算的。

这里是直观的图形显示功能，可以查看滚后剃后齿形。特别是如果精加工后会发生台阶或是精加工后渐开线起始位置过大的情况时，程序会给出警告，此时设计者应该修改滚刀齿形的设计（如设为变压力角模式或更改触角参数）。

只要用户了解SN3的功能，就能拿来干很多事，有可能不亚于一个专业的滚刀设计者。
