入行以来，最吃不消的零件！吓死你

联想3316

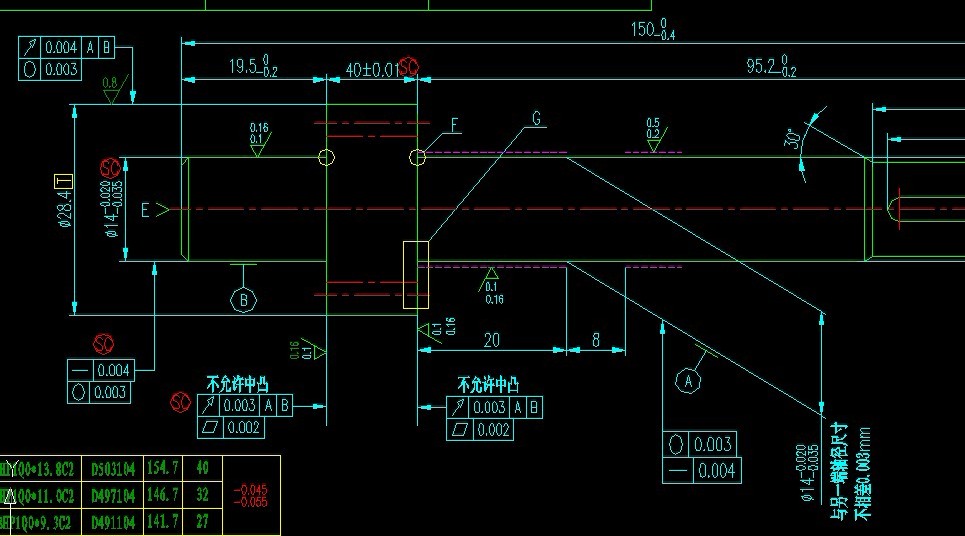

具体看图纸，并不是很理想的设计图纸，虽然不知道是用在神马地方，但有些估计也是设计者或测绘这瞎给公差，作为合格的设计者，应该是就重避轻，改严格的地方一定要严格，不该非常严格的地方，一定要适当处理，要综合考虑产品的设计及加工工艺和成本的关系。

litaofulong

图纸有问题，  要是高压齿轮泵的话齿端面的光洁度不会比轴的光洁度底。。

albert1516

是穿穿公司拿的图吧？尺寸公差已经这么严了，还有必要标形位公差？你那直线度、圆度、同轴度标为关于中心孔的全跳动0.003要死人那？一看就是没到过现场的人设计的卫星图。成本是设计出来的。

流得滑333

这种图纸是哪位仁兄乱标的吧，真有必要全都这么严？做当然可以做，但图纸问题错误多多，肯定不是齿轮设计专业的人出的图纸

聪明的阿菲

考虑温差的变化么？如何确定检测的温度呢？

聪明的阿菲

zl3264507 发表于 2011-10-26 14:00


登录/注册后可看大图

这个有什么难的，台湾GA3535CNC数控磨完全可以保证，轴颈粗糙度Ra0.04数控磨后，用油石机可以研磨。
高压油 ...

公差怎么保证呢？温差大一点，尺寸变化估计就会超过公差了

zl3264507

吃不消的

albert1516

zl3264507 发表于 2011-11-7 14:40


登录/注册后可看大图

大惊小怪！这个有没有把你吓死，成熟的产品！
没有做过就不要乱讲！
产品设计是考虑了工况的

你的产量多大？你关键尺寸的CPK能达到多少？我不信检不死你。

zl3264507

行位公差是没有问题的，问题是齿向有点超差，DP12齿向1丝多点，滚剃工艺。

albert1516

zl3264507 发表于 2011-11-8 07:48


登录/注册后可看大图

行位公差是没有问题的，问题是齿向有点超差，DP12齿向1丝多点，滚剃工艺。

齿向应该是你矫直节圆影响的，滚剃工艺你热后的节圆必须保证在0.02以内才能完全满足你的齿形要求，且热前节圆必须在0.02以内。对于你的圆度、径跳能稳定保证我表示怀疑，你热后的中心孔是如何加工的？中心孔的圆度不好会直接影响你的外圆度，说实话你这产品的要求是我们的工装的要求，我们能达到但效率提不高，产量上不去。
