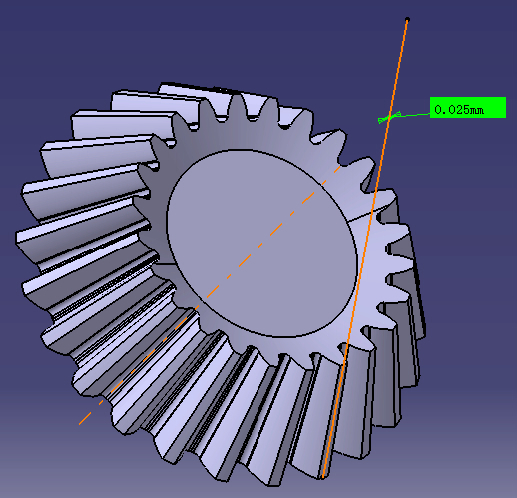

请问我画的锥齿轮齿的大端小端中点连线怎么和锥齿轮的轴线不相交啊...急...谢谢！

calmsmile · 发表于 2011-10-24 20:09

您需要登录才可以下载或查看，没有账号？注册

x

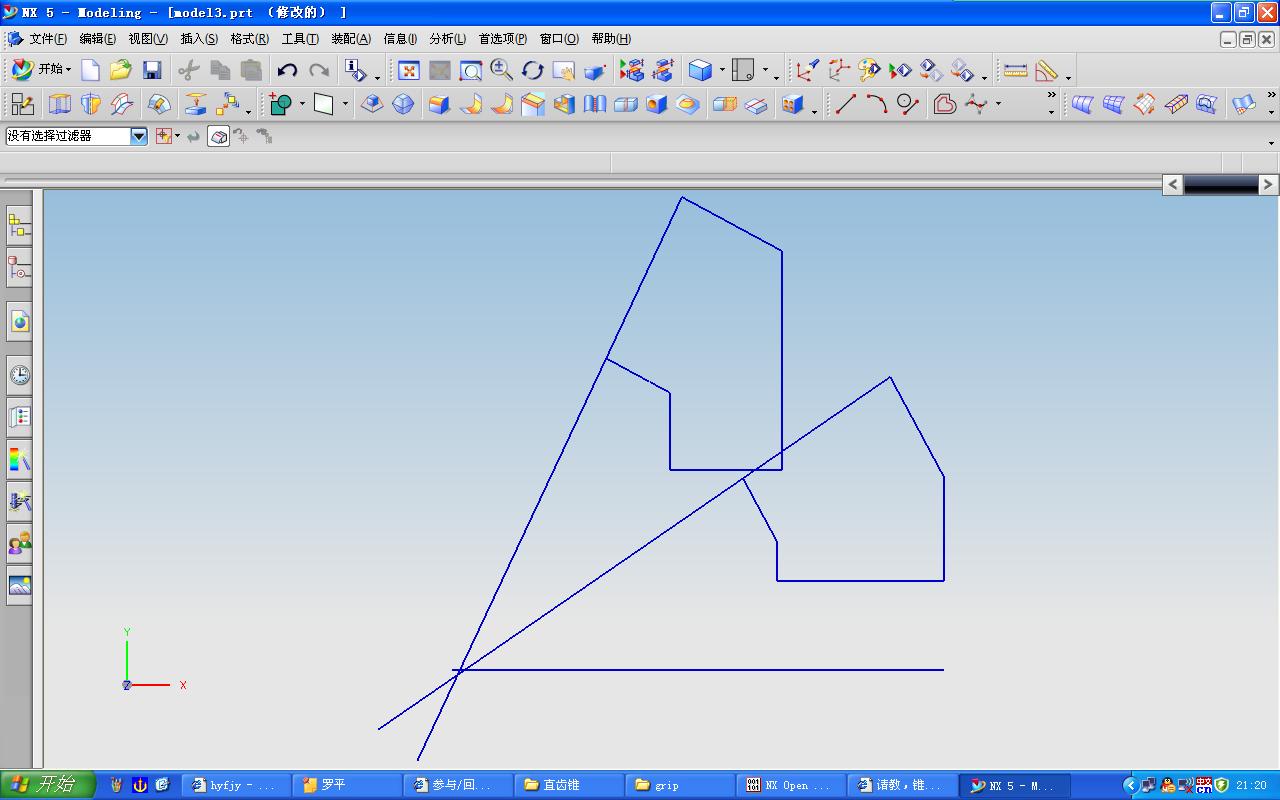

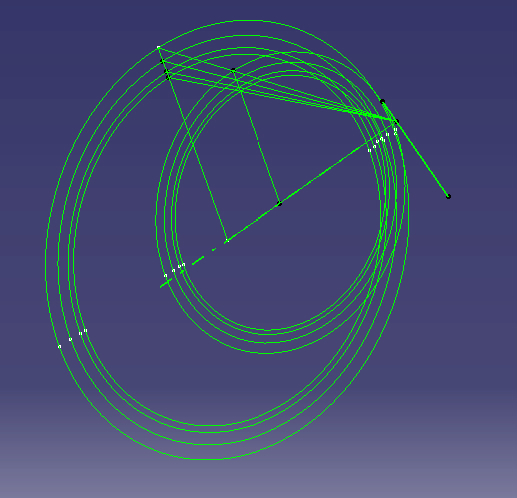

这张是用到的参考线

那位老大知道为什么！非常感谢！！！！！！！！！！！！！！

hyfjy · 发表于 2011-10-24 21:58

本帖最后由 hyfjy 于 2011-10-24 22:01 编辑

应该是相交的。

从图上看，参考线表明是用大端背锥的平面齿形作为锥齿轮的锥面齿形，有一定误差-------题外话了。

qiyu333 · 发表于 2011-10-24 22:33

这个不好做吧

calmsmile · 发表于 2011-10-25 20:07

hyfjy 发表于 2011-10-24 21:58

登录/注册后可看大图

应该是相交的。

从图上看，参考线表明是用大端背锥的平面齿形作为锥齿轮的锥面齿形，有一定误差-------题 ...

谢谢版主的回复，我就是用你说的方法画的，请问有不存在误差的画法吗！！！

hyfjy · 发表于 2011-10-25 21:23

回复 calmsmile 的帖子

你把大，小端的中点都放在X-Y平面上就一定会相交了

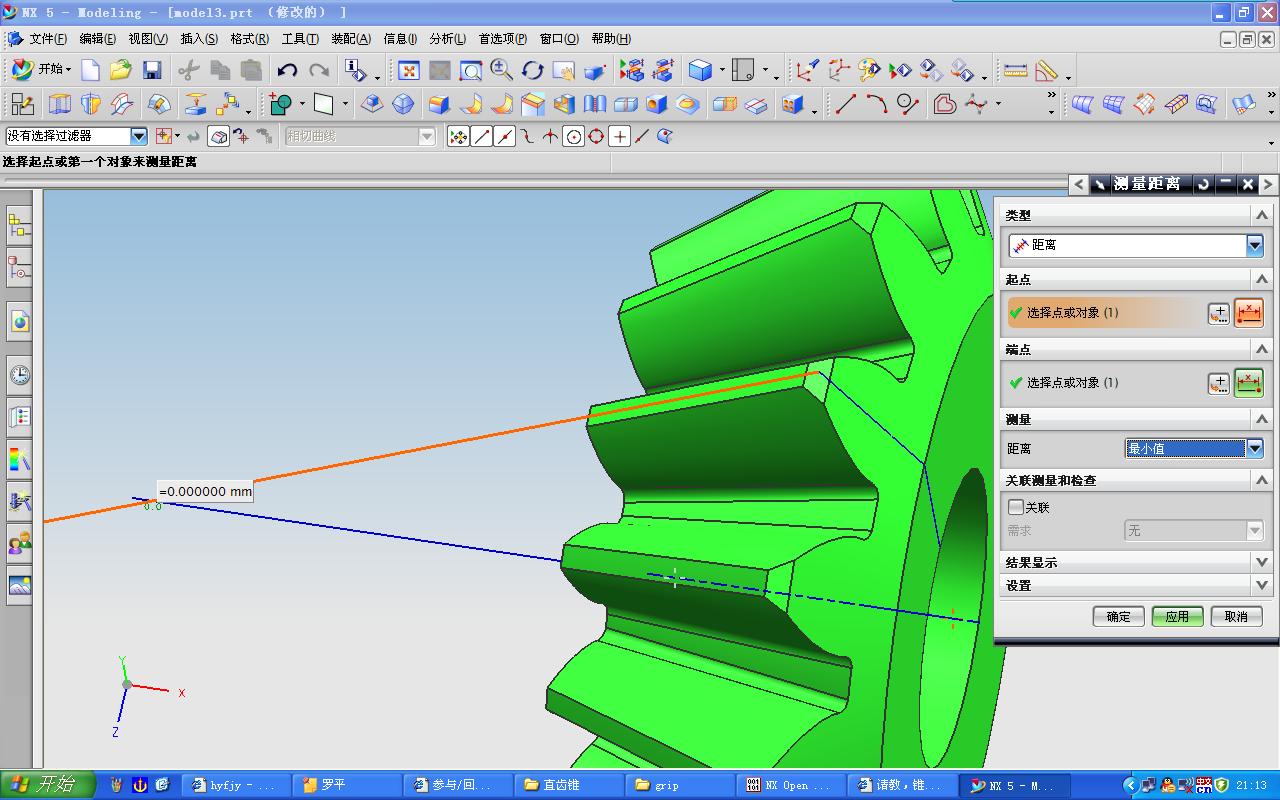

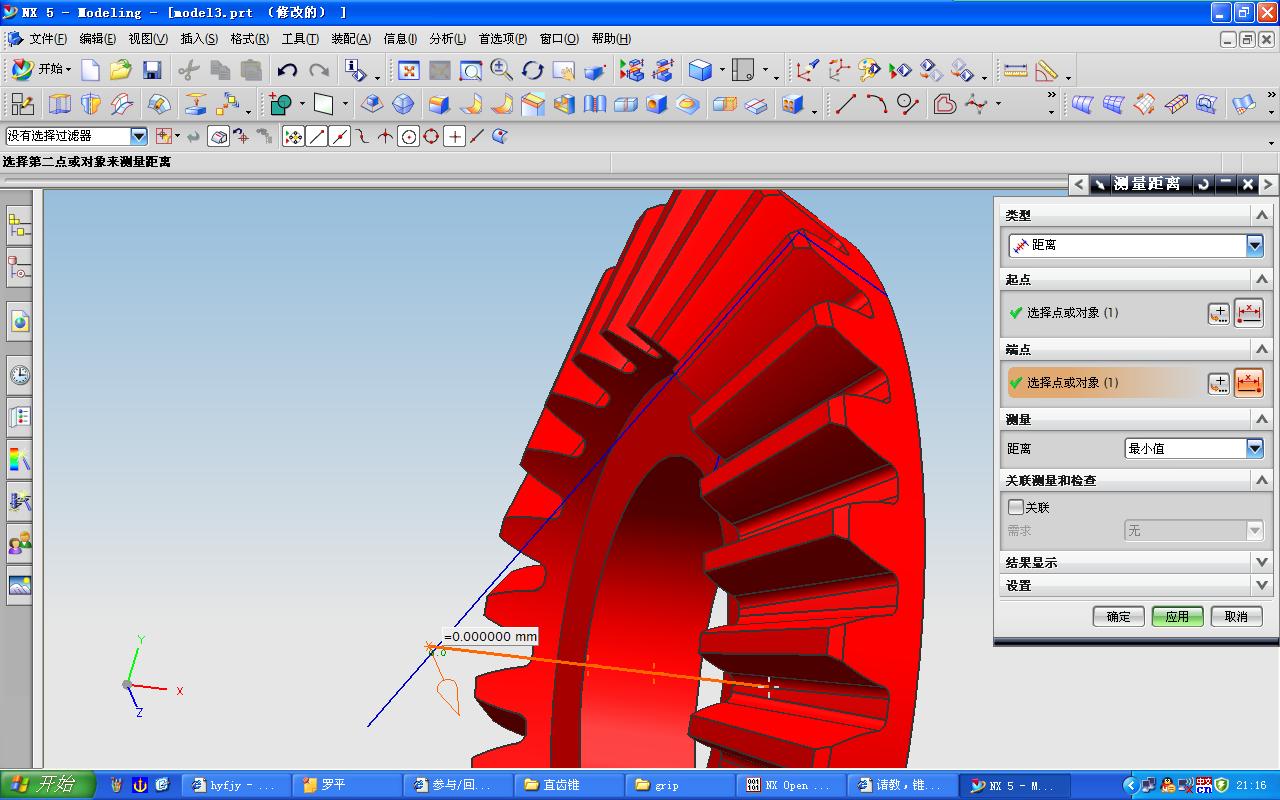

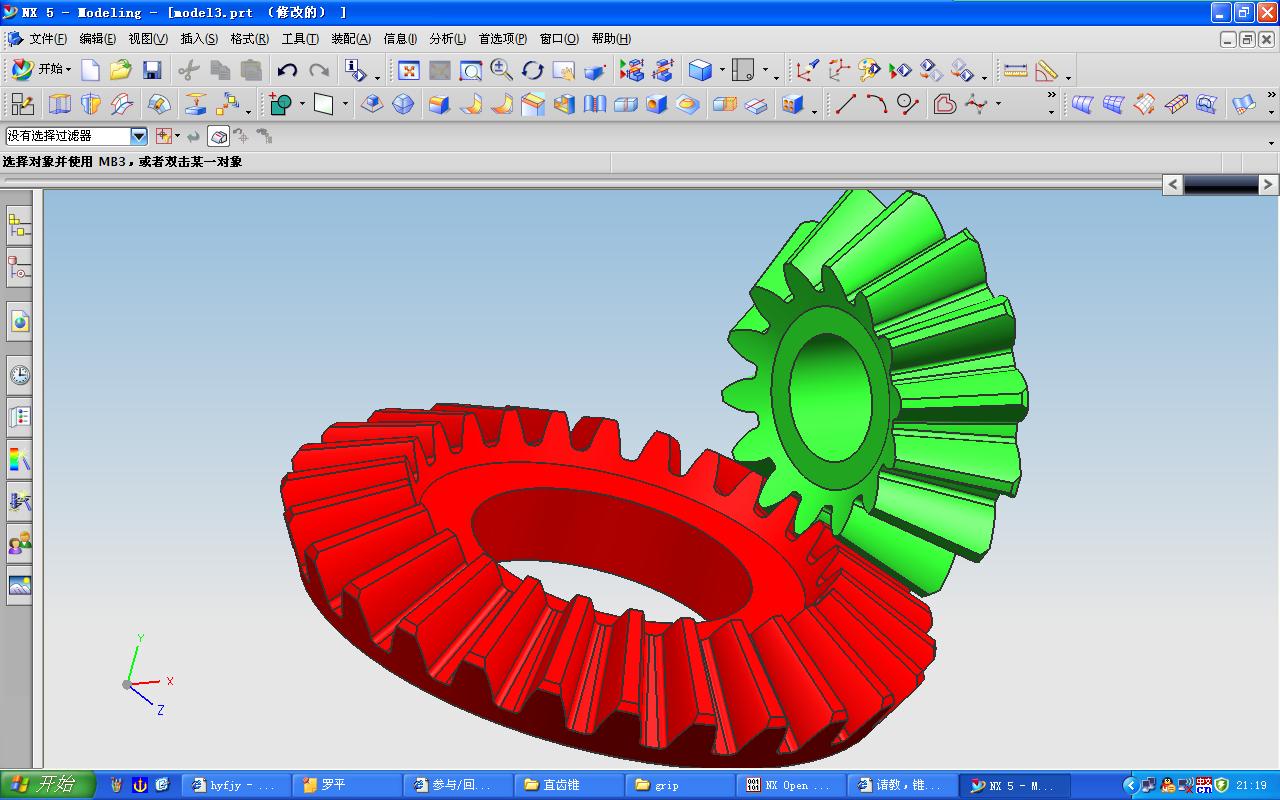

我做的直锥齿，大小端中点的联线肯定是与轴线相交的呢。
再找找原因看看。

calmsmile · 发表于 2011-10-27 08:04

谢谢版主，请问是不是要把小端的齿廓旋转一下来使大小端的中点在一个平面上！

calmsmile · 发表于 2011-10-27 08:05

hyfjy 发表于 2011-10-25 21:23

登录/注册后可看大图

回复 calmsmile 的帖子

你把大，小端的中点都放在X-Y平面上就一定会相交了

谢谢版主，请问是不是要把小端的齿廓旋转一下来使大小端的中点在一个平面上！

hyfjy · 发表于 2011-10-27 20:48

回复 calmsmile 的帖子

如果不在同一个平面的话，那直齿锥齿轮的齿向就有问题了，所以大小端的齿宽中点一定要在同一个平面内的，且锥齿轮的轴线也一定要在这个平面内才行。

calmsmile · 发表于 2011-10-29 14:32

回复 hyfjy 的帖子

谢谢版主，:)
