求关于椭圆齿轮采用齿条刀具范成的作图方法

mrmrw · 发表于 2008-7-12 11:09

您需要登录才可以下载或查看，没有账号？注册

x

最近遇到一个椭圆齿轮，看到可以用齿条型刀具范成齿廓。我想知道如何用齿条型刀具范成椭圆齿轮的齿廓的作图方法，最好用AutoCAD作图的方法。
请高手指点！

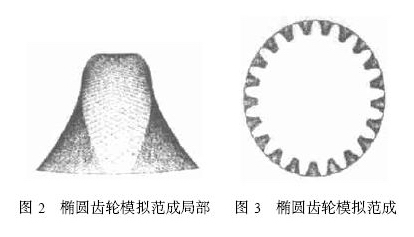

贴图是一篇论文中写的通过软件模拟的椭圆齿轮的齿廓范成图。

[ 本帖最后由 mrmrw 于 2008-7-12 11:13 编辑 ]

jiajia_nj · 发表于 2008-7-13 10:33

齿条型刀具范成齿廓就是滚齿加工的过程.
这里好像不能上传视频文件,你可看看下面的地址:
http://hk.youtube.com/watch?v=h8hZqGk6kHk
(刚上传的)

admin · 发表于 2008-12-7 20:04

原帖由 jiajia_nj 于 2008-7-13 10:33 发表

 登录/注册后可看大图

齿条型刀具范成齿廓就是滚齿加工的过程.
这里好像不能上传视频文件,你可看看下面的地址:
http://hk.youtube.com/watch?v=h8hZqGk6kHk
(刚上传的)

打不开。你可以传到本站的视频站啊。http://www.gearbbs.cn/spv

logxing · 发表于 2009-1-14 21:35

我这能看youtube那个链接。这个展示还挺有意思。其实它是展示非圆齿轮与齿条的啮合。如果固定齿轮的话就是范成了。

101331 · 发表于 2010-5-31 14:49

据说不是可以用 autolisp做，cad原理。

48824305 · 发表于 2010-5-31 15:28

齿廓可能不是渐开线了,齿也不是对称的.

freefreemen · 发表于 2010-5-31 20:06

是渐曲线吧:o
