齿数为32.5与齿数为34的齿轮的啮合情况

woodee · 发表于 2008-7-10 21:50

您需要登录才可以下载或查看，没有账号？注册

x

可以啮合将近一圈，接近第二圈，就会发生齿顶相碰的情形。
这侧面证明了范成刀具，如果不能一下子吃刀到齿根，便无法加工齿数不是整数的齿轮。

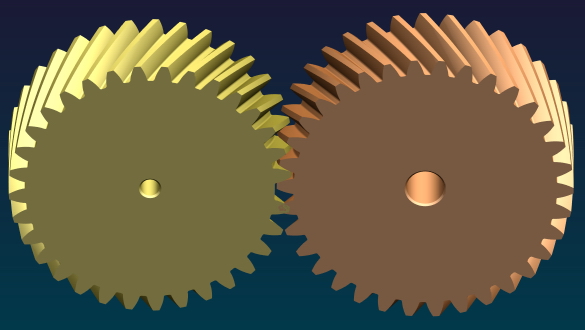

如下图示，左为32.5齿，右为34齿：

[ 本帖最后由 woodee 于 2008-7-18 18:34 编辑 ]

zhoulei24258 · 发表于 2008-7-10 23:11

版主.我怎么不懂啊?为什么齿数还有32.5呢?搞不懂

woodee · 发表于 2008-7-10 23:32

360度，分成32.5份，然后将齿厚、齿槽排列上去即可。
其实，当量齿轮的齿数就不是整数，不也在应用吗？

吕世祥 · 发表于 2008-7-11 08:19

版主,我不懂,非整数32.5齿用什么机床加工?如何加工?是怎样传动的?谢谢!

milemarker · 发表于 2008-7-11 08:50

当量齿轮是虚拟的啊,但你这个是实实在在的东西啊,给大家解释一下吧,谢谢你

woodee · 发表于 2008-7-11 12:13

JINLIANG · 发表于 2008-7-13 11:16

不能整圈工作，不能用滚齿机加工齿，只能插齿，（NC插齿机）

woodee · 发表于 2008-7-13 12:35

楼上能介绍点数控插齿机的情况吗？

zhoulei24258 · 发表于 2008-7-13 14:07

是啊,用滚齿机怎么加工啊?能介绍下吗?谢拉

dhw1988 · 发表于 2008-7-13 14:30

能介绍下吗?谢拉
