如何绘制椭圆弧上的法线？如何绘制椭圆弧上的法线？

mrmrw · 发表于 2008-7-10 17:12

您需要登录才可以下载或查看，没有账号？注册

x

如何绘制椭圆弧上的法线？
现在绘制一个椭圆，比如a=16，b=8，然后取椭圆的一半圆弧。将这个段椭圆弧等分成15分，然后在任意一段椭圆弧上绘制法线。
问题：怎么在一个椭圆弧上绘制法线？

woodee · 发表于 2008-7-11 22:27

mrmrw你好！
先说，你是怎样在椭圆弧线上15等分的？
椭圆的参数方程：
Y=B*sinQ
X=A*cosQ
求某点的法线斜率不难：A/B*tanQ。
但问题是，你怎样知道那些15等分结点？
这好像不是一个几何问题，是个代数问题。
而曲线长的积分，一般都是超越方程。

woodee · 发表于 2008-7-11 22:29

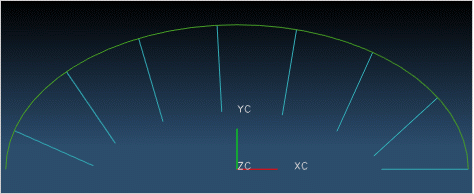

我能用UG画出带参数的法线。

woodee · 发表于 2008-7-30 17:28

freefreemen · 发表于 2008-9-6 19:22

①画一段竖直的直线，以下端点为基准制作块Ａ；
②用divide命令＋块＋Ａ＋对齐块和对象＋线段数目，就可以了。
图片见下楼。

freefreemen · 发表于 2008-9-8 12:05

补张图:)

阿懵 · 发表于 2008-9-8 14:19

freefreeman 真的是cad高手！佩服！！

zhangaisheng · 发表于 2011-4-4 10:14

用cad画出椭圆弧上的等分点，再做出椭圆的两圆心，然后按作椭圆上任意点的法线方法就做出了。

48824305 · 发表于 2011-4-29 09:39

怎么在AUTOCAD的SPLINE样条线上任一点做法线或切线?
AUTOCAD2004的文本窗口的汉字拷贝到windows的写字板是乱码,如何能解决这个问题?

freefreemen · 发表于 2011-5-8 18:49

回复 48824305 的帖子

用word应该可以的吧
