行星金属齿轮噪音大，过渡齿用塑胶会扫齿，新手求助

wenwenming

各位大侠：
　　本人主要是搞单相电机设计的，现有一电机项目为单相电容电机应用于朱古力机，输出转速要求５００－６５０Ｒ．Ｐ．Ｍ．
　　该电机带的齿轮箱中有三个直齿轮：ｚ＝２２、３４、５４ m=0.８。之前ｚ＝３４齿轮的为ＰＯＭ材料，其余两个齿轮为铁基粉末。噪音还算ＯＫ，但有一客户投诉该齿轮的齿轮全部被磨平，ｚ＝３４齿轮现改为铜齿轮（机械加工），现在噪音很大，达８５dB.
        还在向各位求助，三个均设计成直齿轮是否合理？三个均是金属齿轮有无办法降低噪音。
    谢谢各位了.

woodee

1. 22、34、54，是配对啮合的吗？34是否惰轮？
2. 34还是用POM的好，可以加宽POM齿厚，减薄金属齿，平衡强度。

panxc1972

换材料，有一种特殊PA66耐磨性好，如果可能增大胶齿轮的变位系数

woodee

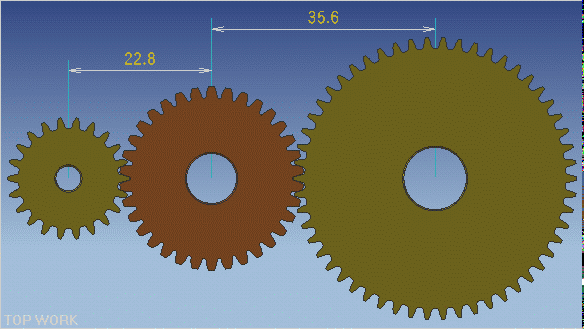

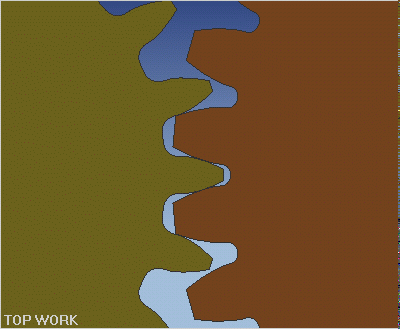

如图示：




[ 本帖最后由 woodee 于 2008-7-14 21:37 编辑 ]

wenwenming

金属齿轮配合,就一定降不了噪音了吗?
我打样回来三个齿轮均用的铜,工艺均用滚齿.
第一次试装电机的时侯不装齿轮箱上盖,声音较好\均匀,约在65dB;
但装上齿轮箱上盖，发现在声音变不均匀，好像有磨擦声音。
而后不装上盖，声音不再好了。
是何原因？

woodee

滚齿精度一般要比烧结金属好，所以声音会改善，但成本高啊！以后批量生产还会都用滚齿的吗？
在强度允许的情况下，采用金属齿跟塑胶齿搭配，因塑胶的弹性吸震特质，能够在较低齿轮精度的条件下，降低噪音，减低齿轮盒加工的要求，这些都会带来成本的降低，何乐而不为呢？

你说的现象，可能出在装配上。可能上下轴孔对心不好，导致铜齿轮齿面在啮合时出现憋劲儿，进而损伤，于是声音大起来了。

[ 本帖最后由 woodee 于 2008-7-14 22:52 编辑 ]
