[滚齿] 齿形齿向精度查询

[复制链接]
发表于 2011-10-18 08:21 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

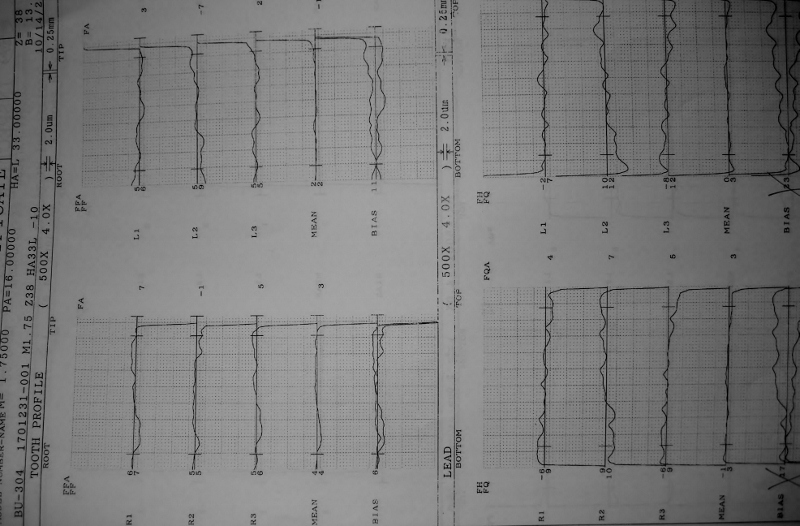

请大侠帮忙看一下这张报告合格吗?
发表于 2011-10-18 10:21 | 显示全部楼层
But where is your report?
 楼主| 发表于 2011-10-18 12:06 | 显示全部楼层
这个是照片

fujian

fujian
发表于 2011-10-18 14:27 | 显示全部楼层
请问你要到达几级什么标准的精度,还有图纸上数据不够清晰,没有办法回答你的问题
 楼主| 发表于 2011-10-18 20:31 | 显示全部楼层
六级标准的
发表于 2011-10-18 21:20 | 显示全部楼层
找齿轮手册查齿形齿向是否合格?
 楼主| 发表于 2011-10-18 21:30 | 显示全部楼层
关键是看看报告,生产中主要关注哪个参数?
 楼主| 发表于 2011-10-18 21:30 | 显示全部楼层
关键是看看报告,生产中主要关注哪个参数?
发表于 2011-10-31 17:41 | 显示全部楼层
一般來說,在滾齒加工中
齒形問題主要考量在刀具上。
齒向問題主要考量在機台與工件安裝上。

成形研磨加工的話
齒形問題考量點在砂輪與工件相對位置關係上。
齒像問題還是一樣考量在機台與工件安裝上。

齒形會看falpha, fHalpha, ffalpha, Calpha
齒向會看fbelta, fHbelta, ffbelta, Cbelta

可以參考DIN3962齒輪精度標準內或其他類似的標準,裡面有詳細的說明每個代碼的意義。
发表于 2011-11-2 14:57 | 显示全部楼层
估计在7级的样子
