按国标计算，参数总是不对，请大家帮忙

xjm012345 · 发表于 2011-10-17 17:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xjm012345 于 2011-10-18 14:48 编辑

谢谢

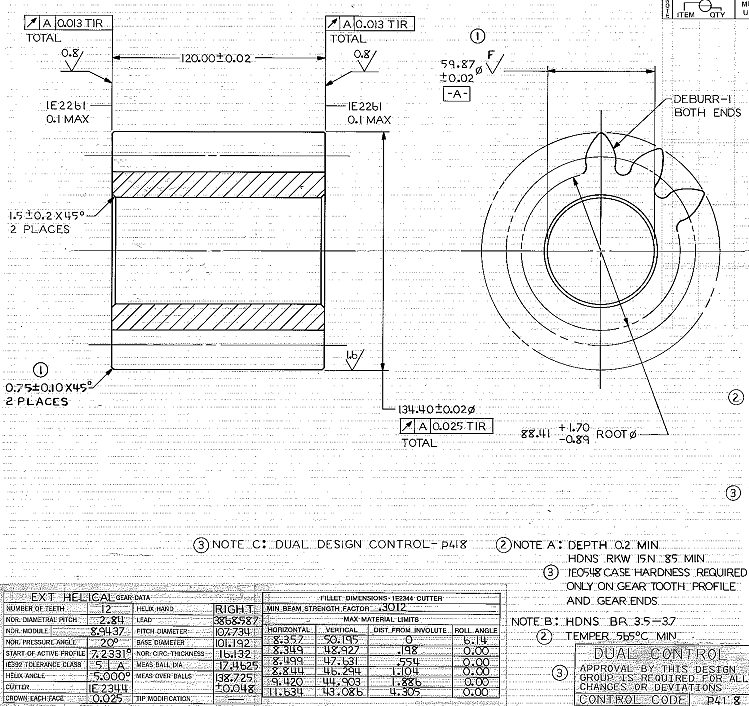

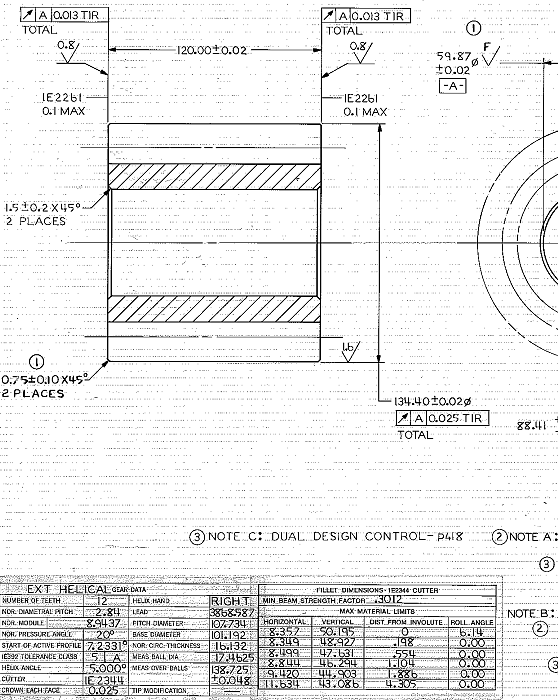

用多个软件进行了计算，都不能完全符合图样
齿根圆88.41
中心距113.137

wangzehui80 · 发表于 2011-10-18 21:28

齿数是12压力角20螺旋角7.2331变位系数0.025还有清楚的图吗

yuchunjin · 发表于 2011-10-20 20:07

看不清楚,有清楚点的图纸吗?

qdtruck · 发表于 2011-10-21 09:09

螺旋角5度右旋，鼓形齿0.025（双面），DP=2.84，有效渐开线起始角7.2331度。。。。。。。。
齿根圆直径是88.41？*（在图纸上未发现）。
有中心距，但无配对齿轮情况。
精度等级标准是IE92？等级是5A？侧隙偏差是多少？
刀具是IE2344，参数如何？
等等等等！

xjm012345 · 发表于 2011-10-21 10:47

本帖最后由 xjm012345 于 2011-10-21 10:52 编辑

回复 qdtruck 的帖子

非常感谢。
配对齿轮是一样的。
齿根圆图样上有，是88.41.
刀具是IE2344没有找到具体参数。
其它不太确定。
=====================
自己算了一下，不知道对不对。
齿顶高系数1.2547
齿根隙系数0.1457
中心距112.709
变位系数0.32
按国标计算，各项参数基本符合图样要求。

qdtruck · 发表于 2011-10-21 11:18

有图纸中心距？多少？上面有两个中心距，把话说明白点！

xjm012345 · 发表于 2011-10-21 11:35

回复 qdtruck 的帖子

112.709是根据齿厚推算变位系数后，得出的
113.137是安装中心距

qdtruck · 发表于 2011-10-21 15:01

加我的QQ：1554828628

zl3264507 · 发表于 2011-10-21 16:27

qdtruck 发表于 2011-10-21 09:09

登录/注册后可看大图

螺旋角5度右旋，鼓形齿0.025（双面），DP=2.84，有效渐开线起始角7.2331度。。。。。。。。
齿根圆直径是8 ...

这个可能是油泵齿轮，齿轮的有些参数可能人为加大的！
