在UG中用自编软件实现齿条自动建模

hyfjy · 发表于 2011-10-12 21:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

近期有位朋友问我可能做三维的齿条，编了个程序，做成了。

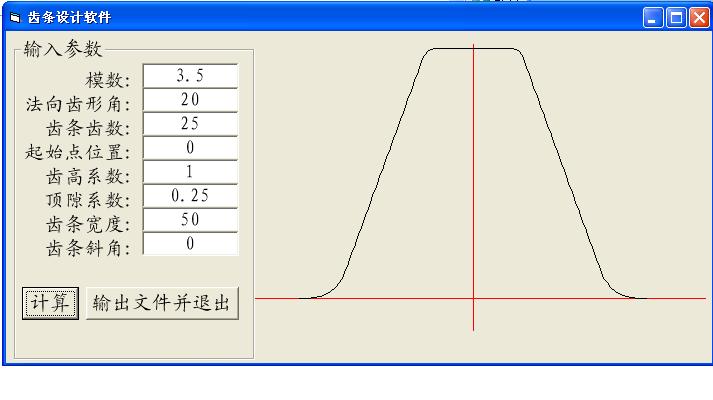

软件计算的界面：

软件输出的记录文件：
齿条设计参数记录
  软件作者:hyfjy 计算日期:2011-10-12
输入参数
齿条法向模数: 3.5
  法向齿形角: 20
设计齿条齿数: 25
  起始点位置: 0
齿高系数: 1
顶隙系数: .25
设计齿条宽度: 50
齿条斜角: 0
计算参数
齿条周节: 10.9955742875643
  工作面齿厚: 5.49778714378213
  齿条齿顶高: 3.5
  齿条齿根高: 4.375
齿根间隙: .875
齿条总长: 274.889357189107
齿条总宽: 50
齿条总高: 14.875
齿条第一齿工作面中点座标值: ( 0 , 0 , 0 )

计算结束时间:21:06:35

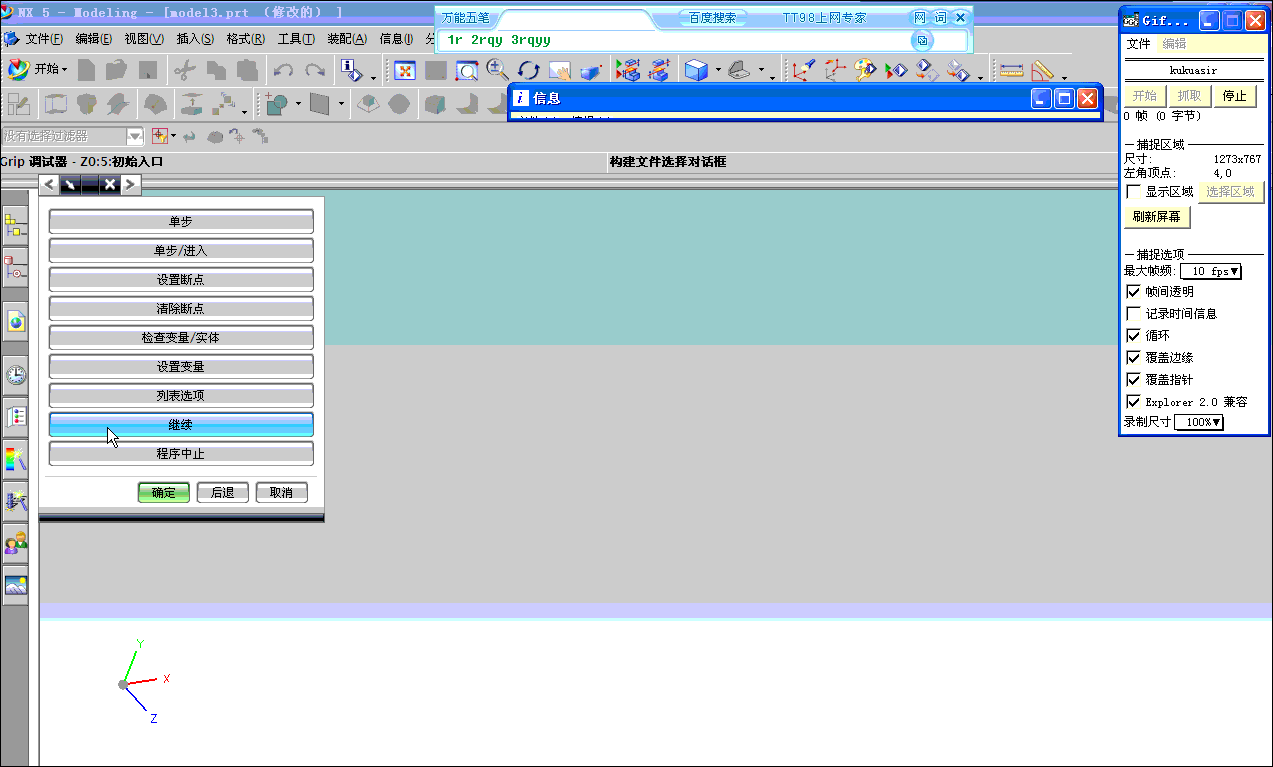

建模的过程：


二个文件：

Z0.rar (32.09 KB, 下载次数: 223)

齿条设计参数.rar (440 Bytes, 下载次数: 207)

一个解压后在UG中可以直接导出齿条。

hyfjy · 发表于 2011-10-12 21:20

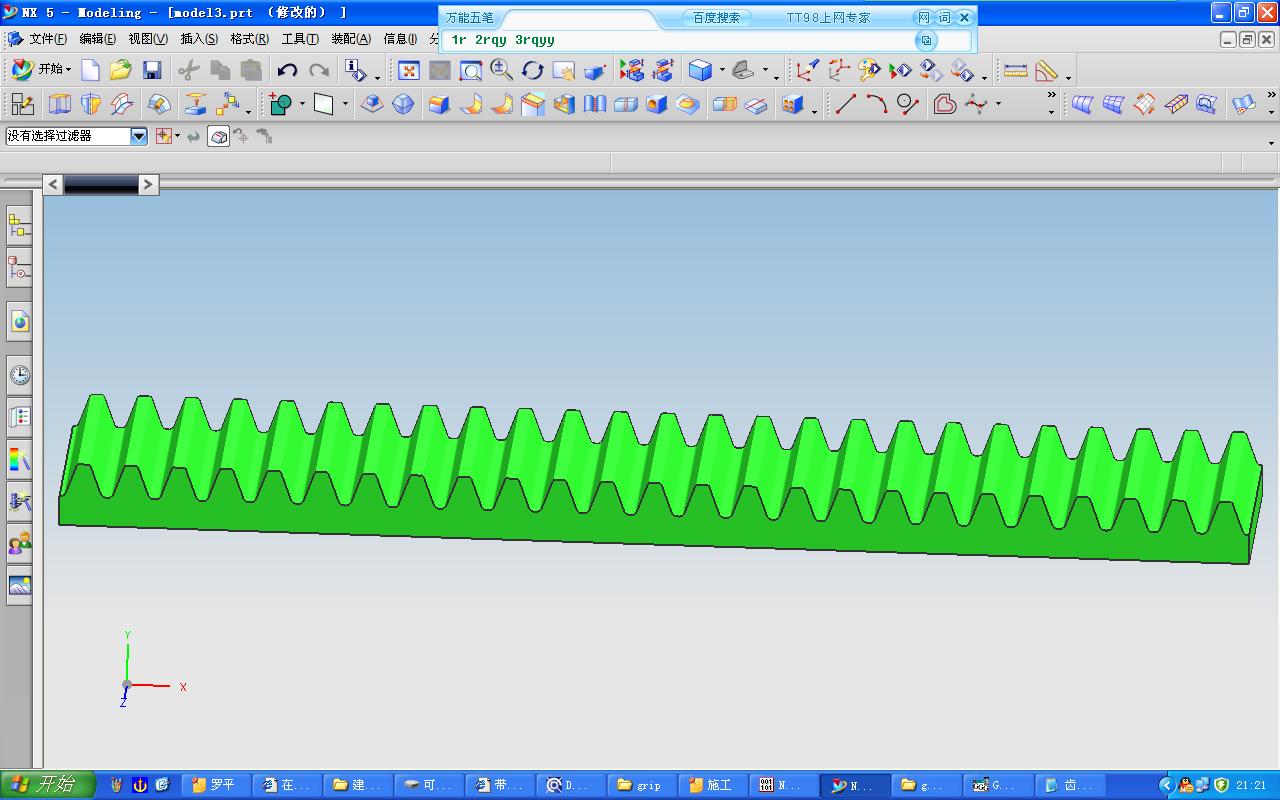

截图，是不是很方便的。

jiahaibin010 · 发表于 2011-10-13 08:14

下来学习一下，谢谢楼主

mrmrw · 发表于 2011-10-13 09:07

费老的3D建模水平愈来愈高！佩服！

ghoul · 发表于 2011-10-13 18:01

真厉害，向费老学习喽

qiyu333 · 发表于 2011-10-13 18:09

水平很高啊

83702877 · 发表于 2011-10-14 07:59

真厉害。。。。。

juwenbin · 发表于 2011-10-14 13:52

很漂亮,很快.费老,您能不能把软件发我试用一下呀 382763710@qq.com

hyfjy · 发表于 2011-10-15 21:21

斜齿条建模。

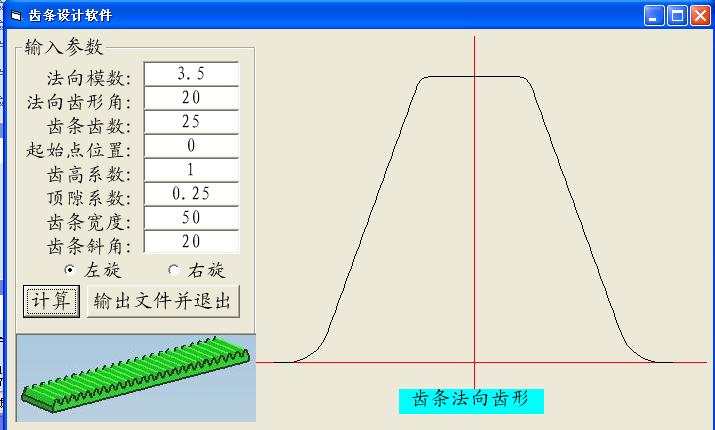

计算的界面：

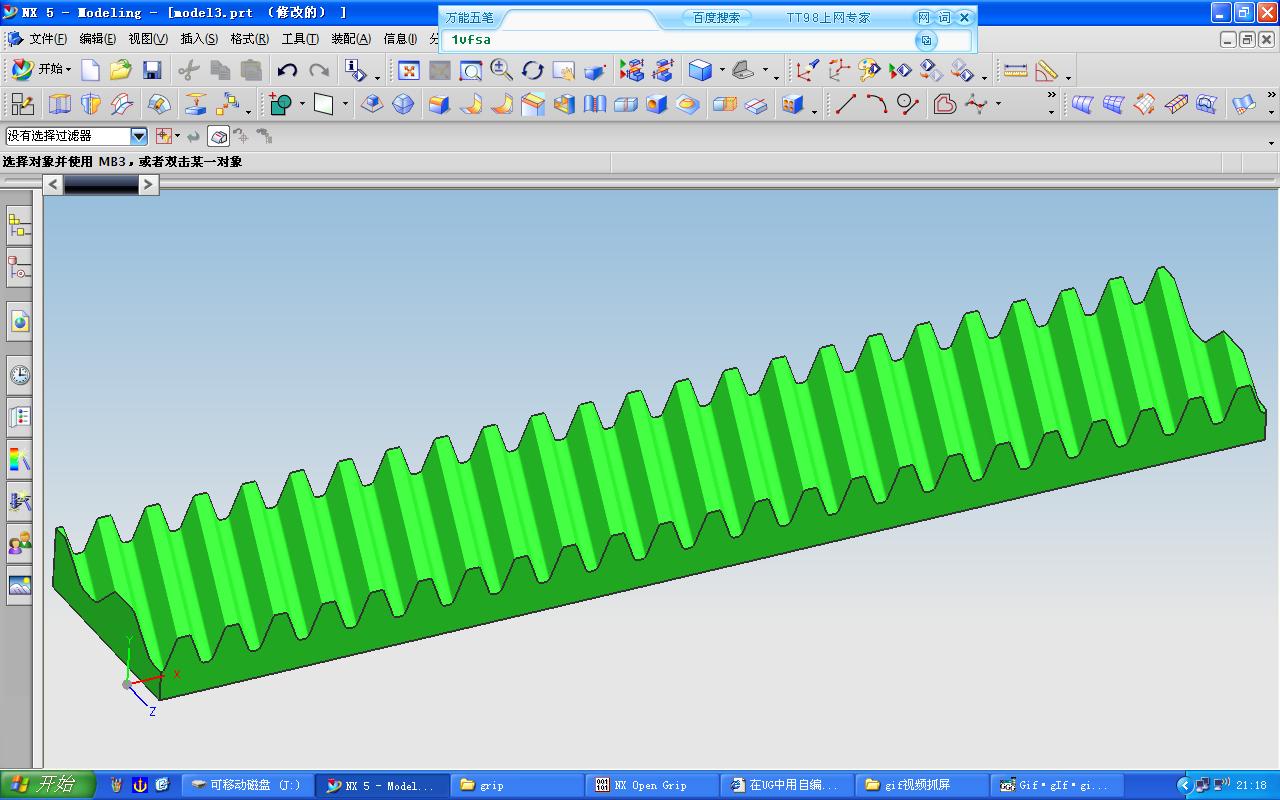

模型：

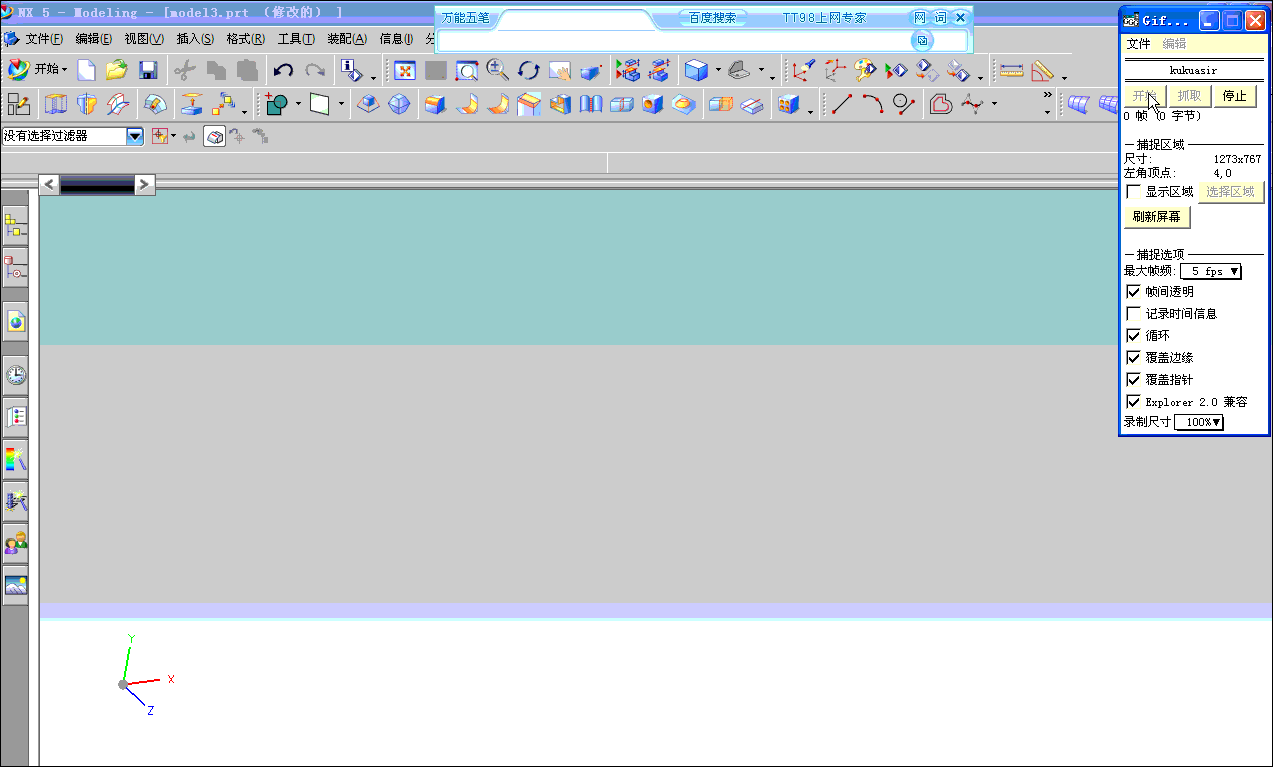

建模过程：

计算文件：

齿条设计参数记录
  软件作者:hyfjy 计算日期:2011-10-15
输入参数
齿条法向模数: 3.5
  法向齿形角: 20
设计齿条齿数: 25
  起始点位置: 0
齿高系数: 1
顶隙系数: .25
设计齿条宽度: 50
齿条斜角: 20
齿条可配左旋齿轮。
计算参数
齿条法向周节: 10.9955742875643
齿条端面周节: 11.7012457524336
法向齿厚: 5.49778714378213
  齿条齿顶高: 3.5
  齿条齿根高: 4.375
齿根间隙: .875
齿条有效齿数: 22
齿条总长: 269
齿条总宽: 50
齿条总高: 14.875
齿条第一齿工作面中点座标值: ( 0 , 0 , 0 )

处理好的源程序，导入UG中即可：

Z0.rar (30.55 KB, 下载次数: 70)

syc102 · 发表于 2011-10-16 22:29

费老风格的软件,高人就是高人.一出手就是重磅炸弹.
