带颜色的二次开发程序

hyfjy · 发表于 2011-10-10 21:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

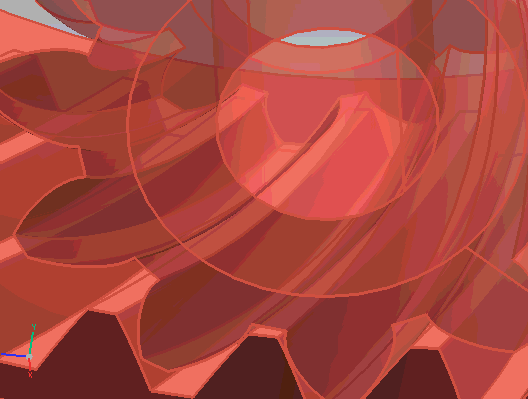

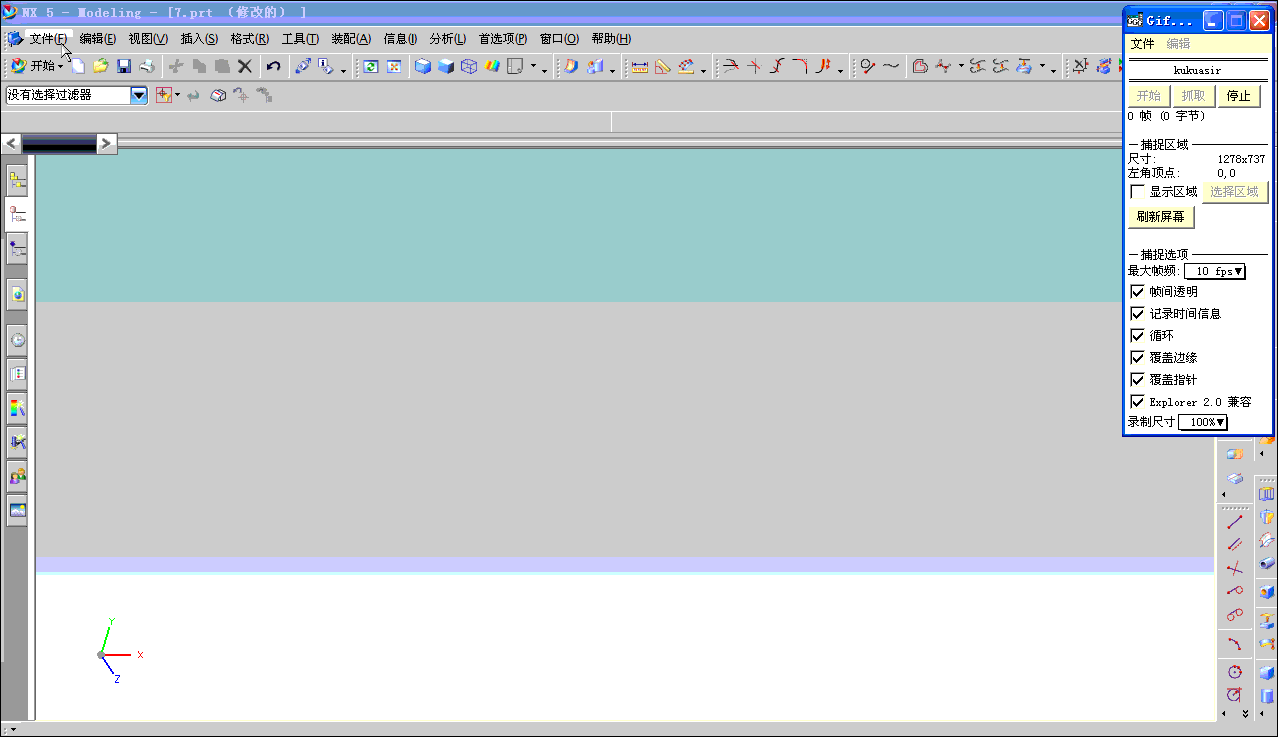

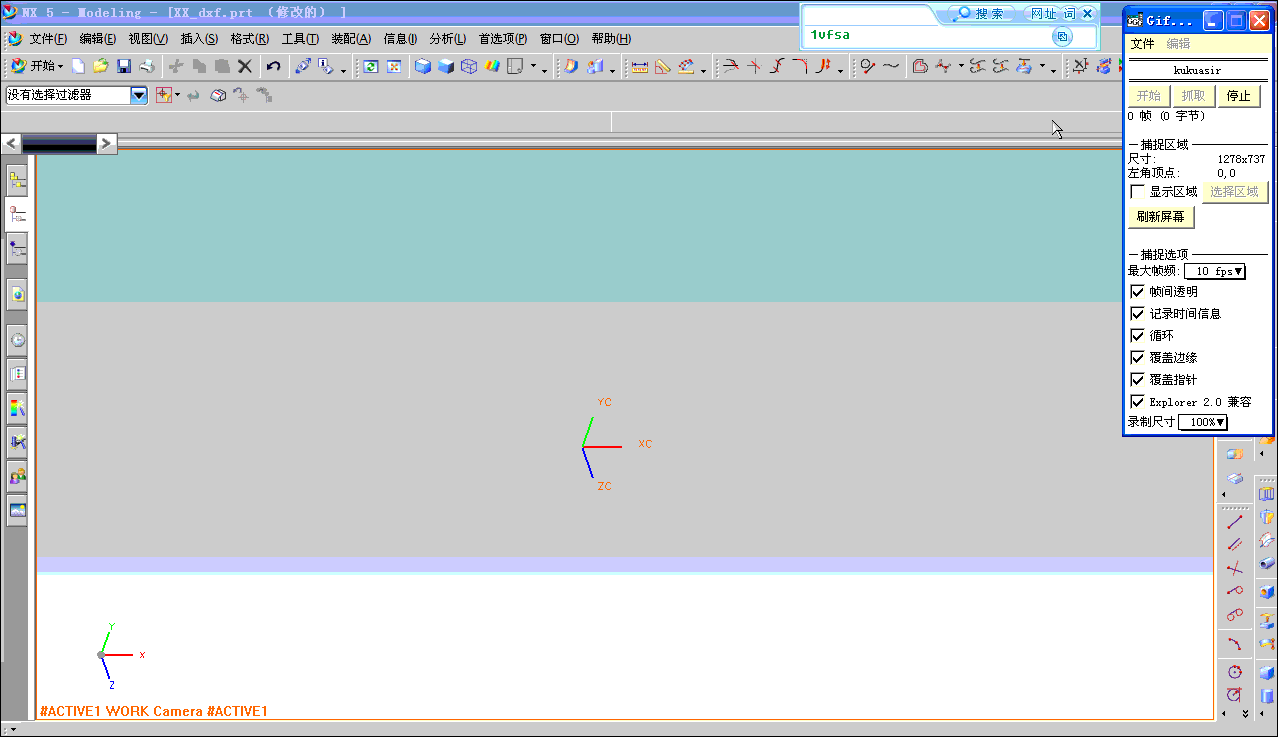

近期终于完成了在软件中自动根据计算参数生成在UG中建模的工作，且自动给齿轮副不同的颜色：

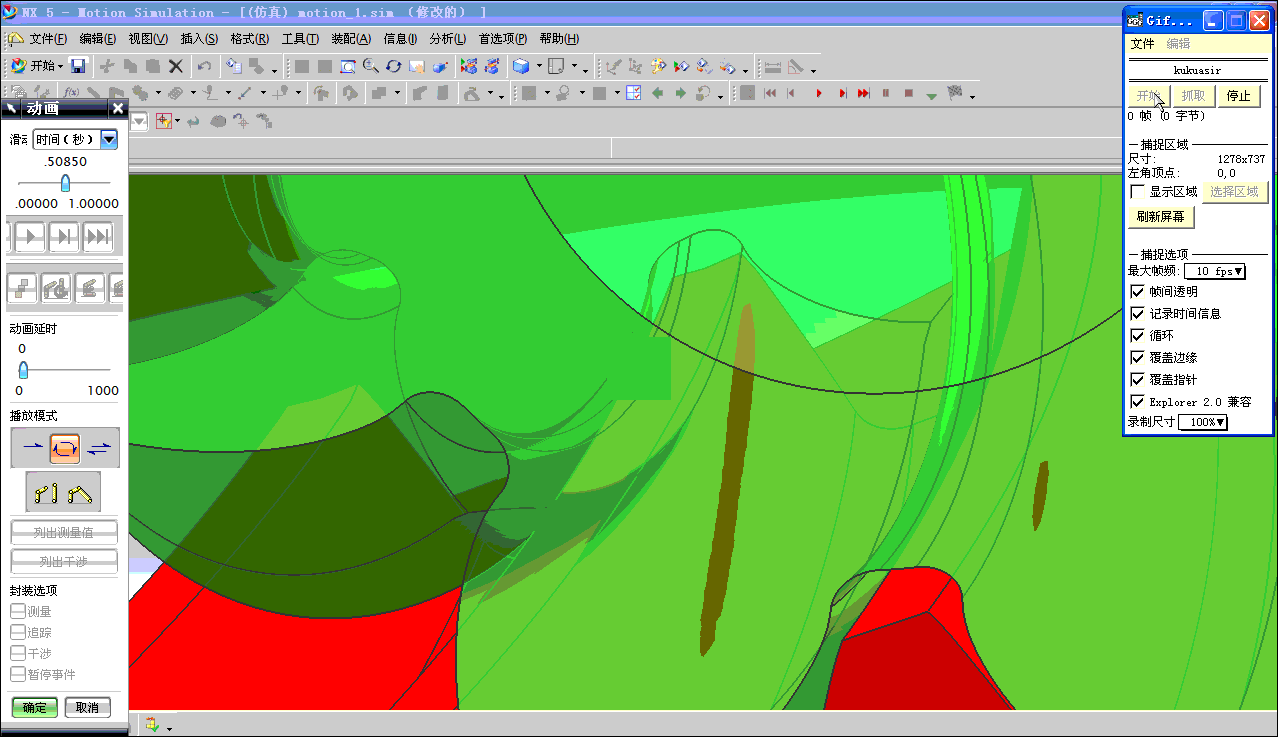

这是一对直齿锥齿轮副的建模及运动仿真图：

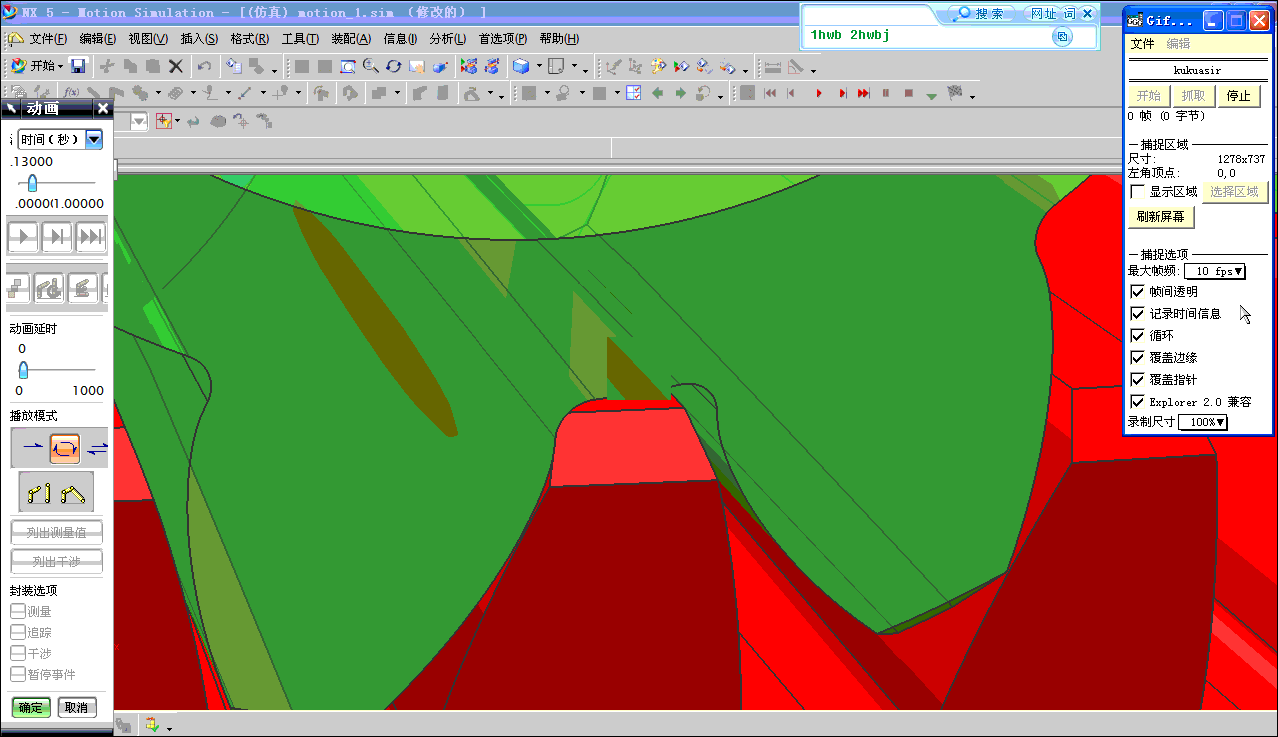

这是一对螺旋锥齿轮副的建模及运动仿真图：


处理过的二次开发文件：

Z0.rar (270.05 KB, 下载次数: 74)

Z7.rar (267.71 KB, 下载次数: 84)

二组齿轮副的计算文件：

直齿圆锥齿轮副计算.DOC (2.15 KB, 下载次数: 51)

圆弧齿螺旋伞计算结果.DOC (2.49 KB, 下载次数: 52)

fatdragon · 发表于 2011-10-11 09:33

:'(我的显示不了接触区域啊~~怎么回事~~

fatdragon · 发表于 2011-10-11 10:17

看不到版主那个样子的接触区域~

fatdragon · 发表于 2011-10-11 10:18

是不是还有什么设置？

s6901 · 发表于 2011-10-11 12:00

回复 fatdragon 的帖子

你在设置驱动时得设置一下偏置的角

度,来解时得考虑一下步数. 哈哈

hyfjy · 发表于 2011-10-11 21:29

回复 fatdragon 的帖子

把主动轮，小轮的正向旋转，设置一个提前角，一般取0.3-0.6，如果不能看到再加大点，如果干涉过大，则减少一点，关键是把图形拉近拉近再拉近后重新生成一下（在视图栏内），保存一下，这样再进行旋转时就可以看清啮合的部位了。
具体的操作：视图，操作，重新生成工作视图。就行了

cqh3397 · 发表于 2011-10-13 08:01

你可以怀疑，你也可以否定，但是科学是你否定不了的，还明确告诉你，这个已经获得了国家专利ZL200510007159.7
并且还是“863”计划自然基金支持的，不要那你自己的眼光看待事物，那只能说明你是鼠目寸光

fatdragon · 发表于 2011-10-14 14:52

回复 hyfjy 的帖子

ok,刚下了UG5，装好了试一下。

hebeidongli · 发表于 2011-10-14 16:08

UG好用吗？

hyfjy · 发表于 2011-10-14 20:10

回复 hebeidongli 的帖子

从齿轮设计的角度说，UG真的好用。
