帮网友bengok建模蜗杆——斜齿轮副

woodee · 发表于 2008-6-30 15:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

蜗杆的参数：

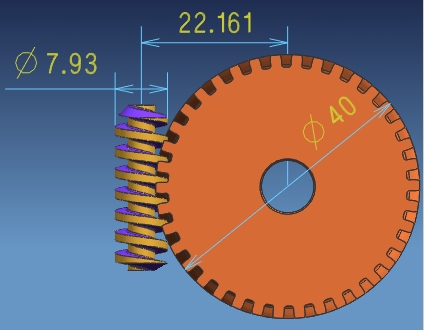

渐开线齿形、头数1、模式1、齿形角5°、轴向齿距3.142、齿高1.95、齿根园直径4、分度圆直径5.73、齿顶圆直径7.93、导程角10°、右旋。

齿轮的一些参数：
齿数38、齿顶圆直径40。

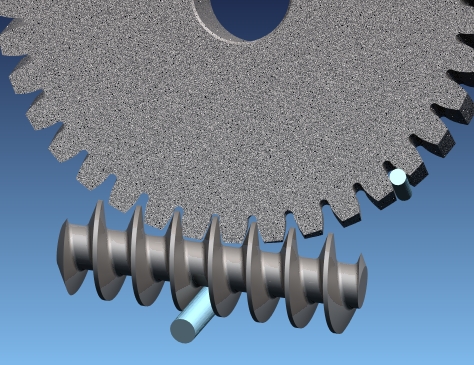

所得3D模型如下图示：

附件为3D UG文件。

Worm_Gear_Assy-M1-30jun08.zip (1.57 MB, 下载次数: 339)

cylfdf · 发表于 2008-9-10 23:37

渐开线齿形一般怎样加工?可以车吗,很难吗

cylfdf · 发表于 2008-9-13 00:21

原帖由 fengma18 于 2008-9-12 05:25 发表

 登录/注册后可看大图

魔力挺,内衣,只需30秒就能让天生扁平的乳房立即丰满，胸型难看立即校正，缩水下垂立即挻拔。阿朵代言的魔力挺内衣让每一个女性都风情万种、波涛汹涌。赶快拥有您的动感乳房吧！热线：4007007118；魔力挺内衣是最好的 ...

我会让你的**变成锥齿轮样!

per-shaving · 发表于 2008-9-29 13:10

回复2#朋友
渐开线蝸杆的车削加工有二种方法：
1、将车刀磨成直线齿形，齿形角为基圆柱螺纹升角。刀刃应位于基圆柱的切平面内。
2、将车刀位于蜗杆的轴平面内(象车阿基米德蜗杆那样)，但车刀刀刃不是直线而是曲线，其形状为蜗杆轴向齿形。

ahxinny · 发表于 2008-9-29 23:44

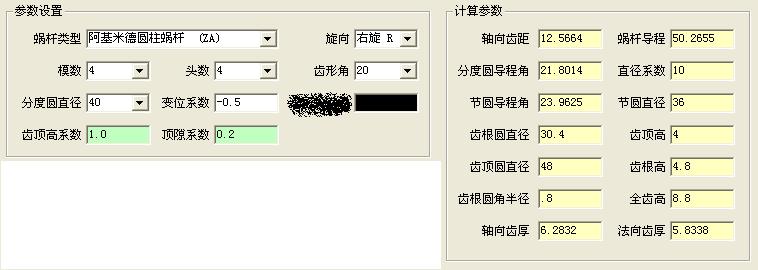

今有一个4头蜗杆，花了行长时间没有完成，谁能帮我画一画？谢谢

wtongong · 发表于 2008-9-30 07:20

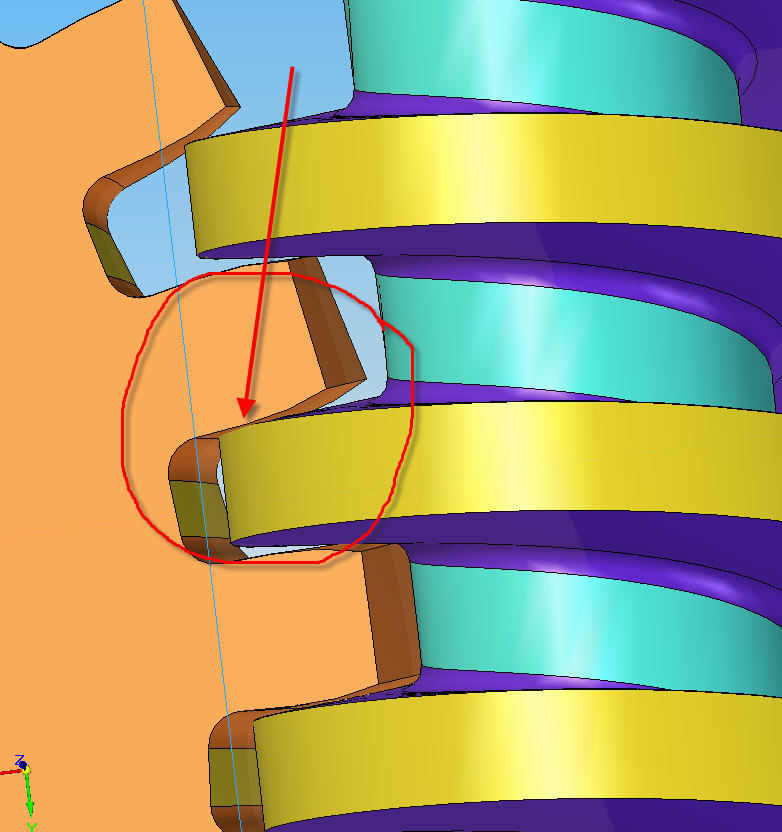

蜗杆的参数有点出入,原图装配有干涉

woodee · 发表于 2008-9-30 16:42

本帖最后由 woodee 于 2010-7-26 20:07 编辑

wtongong，谢谢你认真看。
是的，有点儿干涉。当时跟bengok就谈到这问题的，症结在于压力角5°太小。
一般情况下，金属蜗杆与塑胶斜齿轮配，我推荐压力角14.5°；齿轮齿厚加至1.4~1.5倍，蜗杆齿厚则减小至0.5~0.6倍。再做一个传动副，您给检查一下：

WormPair.zip (1.01 MB, 下载次数: 231)

bengok · 发表于 2008-10-7 11:01

谢谢 woodee兄，上面的我给 woodee的参数少了一个重要的参数就是蜗杆齿厚0.892。
为什么设计5度的压力角，主要是因为这个蜗轮蜗杆在经过丝杆和杠杆传动后要达到220-560NM甚至更高的扭矩，也就是说这个蜗轮蜗杆在经过丝杆传动后要推动1吨的东西。我们测试过很多压力角的齿轮，最后选择了5°的，因为这个齿轮是用塑料外壳固定，受力后蜗轮蜗杆中心距会增大，如果齿轮齿顶厚度薄的话，齿轮的齿顶会被蜗杆剃掉，而5度的压力角进行适当的变位后，齿顶的齿厚就会比齿根大，这样在受到大的力量后，齿顶不会被剃掉。而且因为是塑料齿轮我们采用了杜邦的100P，韧性比较好，从来没有出现过崩齿。

tang2009 · 发表于 2008-12-21 23:58

谢谢分享谢谢分享

lulongfu · 发表于 2009-4-11 19:41

学习学习的
