齿轮新设想，有空过来看看

m830330 · 发表于 2011-10-6 10:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

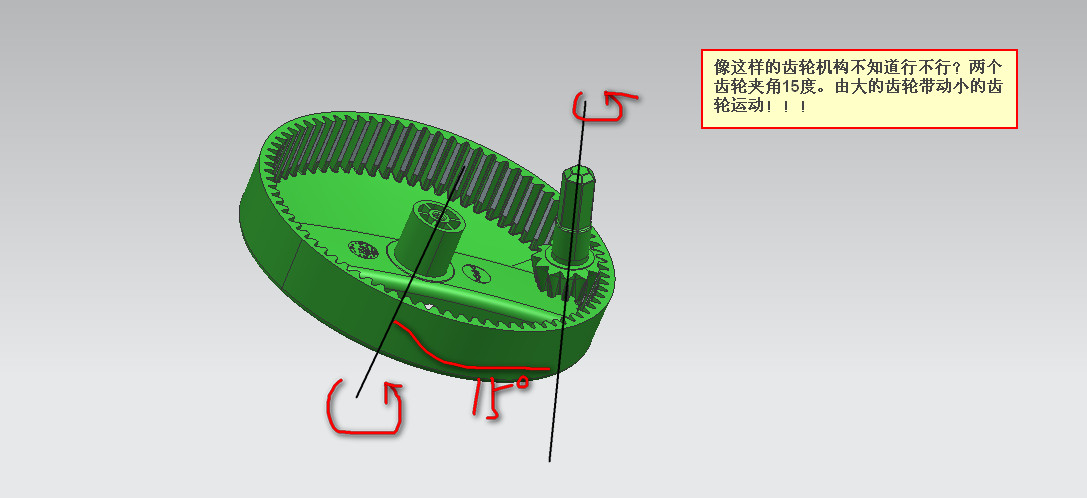

像这样的齿轮机构不知道行不行？两个齿轮夹角15度。由大的齿轮带动小的齿轮运动！！！

zhlei566 · 发表于 2011-10-6 15:56

可以实现，我已经实现了外齿轮传动的小夹角传动的设计分析

weihai1028 · 发表于 2011-10-6 16:46

回复 m830330 的帖子

楼主你好也在变速箱上见过这样的轴交角成一定夹角的直齿轮副，不知道你这用在什么产品上的？能否提供这对齿轮副的具体参数，好让大家都来讨论讨论

zhlei566 · 发表于 2011-10-6 17:55

目前渐开线变厚齿轮基本可以实现空间相交轴和交错轴传动，齿轮手册里有关于渐开线变厚齿轮的论述。但渐开线变厚齿轮的实现空间相交轴传动中存在的问题是，齿轮的接触为点接触，承载能力有限，常用于传递运动。对于传递动力，多用于快艇用船用齿轮箱中，其作用是使螺旋桨获得一个入水角，从而解决小型船舶空间狭小的问题。国外ZF公司在这一块用的比较好，国内杭齿和南高齿也在搞，但据我所知，主要以引进国外技术为主，没有自己的核心技术。这种齿轮箱据我推测应该是在渐开线变厚齿轮的基础上进行修形来解决承载能力欠佳的问题，具体参数都是保密的。针对与相交轴和交错轴传动，我曾经研究实现线接触的变厚齿轮，目前还处于理论研究阶段，据实际应用应该还要两年的时间。

LXRRXL · 发表于 2011-10-6 19:34

按插齿刀原理反推一下就行了。
主要是大齿轮与小齿轮的后角要精确计算调整

qiyu333 · 发表于 2011-10-6 22:13

可以实现

ncf0705 · 发表于 2011-10-8 07:32

可以实现

mrmrw · 发表于 2011-10-8 12:56

没有做过这种形式的，如果只是为了交角，可以用相交轴的螺旋齿轮实现，也可以用锥齿轮实现！

woodee · 发表于 2011-10-8 21:43

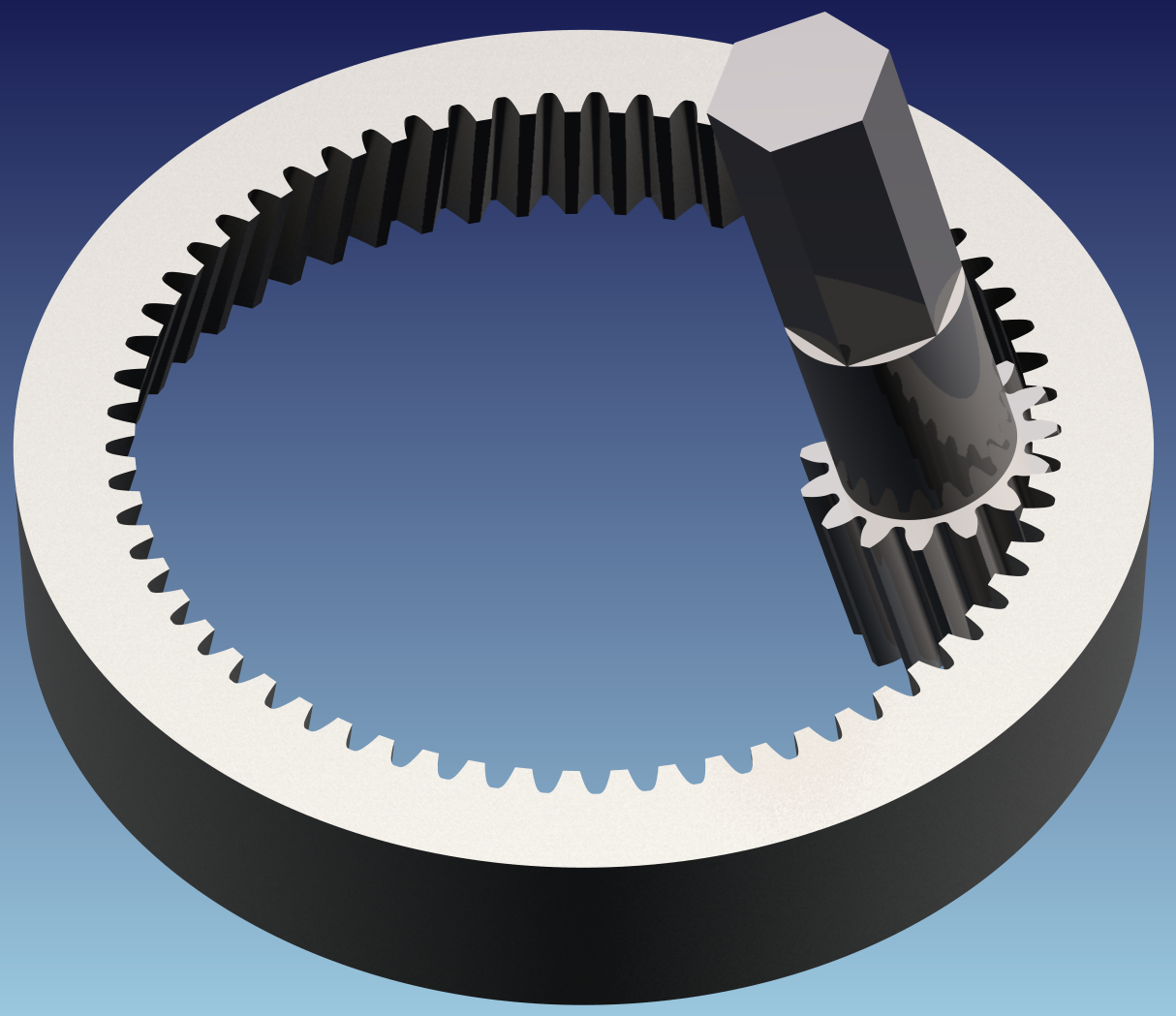

用轴交角为165°的端面齿轮结构，结构、装配、调整，都会简单的一些：
0FG Assy-A-11.PNG

jc1984 · 发表于 2011-10-9 09:52

完全可以实现的
