滚齿问题

wxj73 · 发表于 2011-10-3 16:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

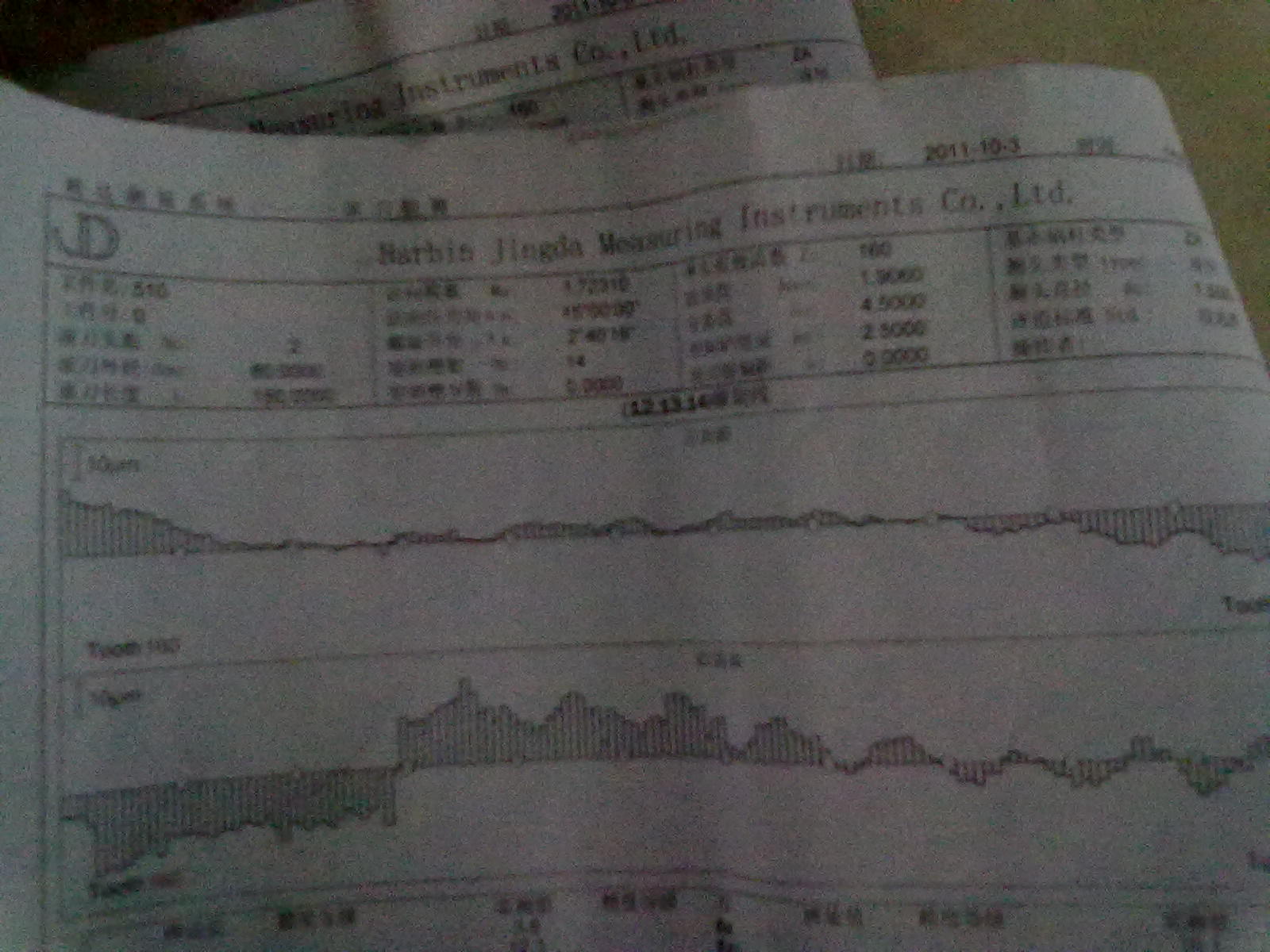

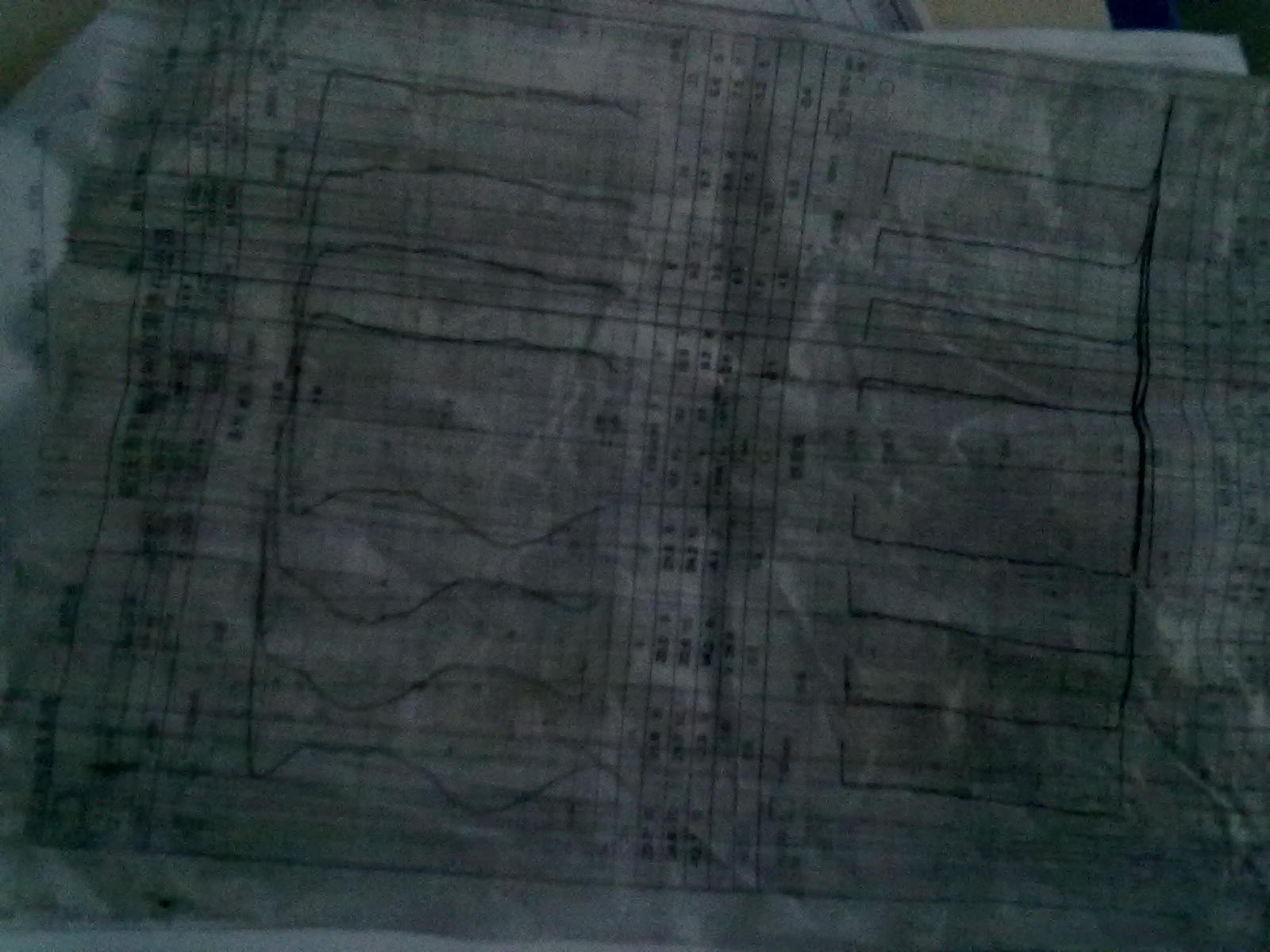

各位大侠，这是我们的一产品滚齿加工出来的齿形、齿向计量图和道具图，为什么加工出来的齿形的左齿面总是出现波浪形（导致剃齿无法剃光），右齿面合格，齿向也完全合格！检查刀具的齿形、角度都合格，图形如下！请各位大侠帮忙分析下原因！

maozi900 · 发表于 2011-10-3 16:46

滚刀的原因很大

wxj73 · 发表于 2011-10-3 16:54

回复 maozi900 的帖子

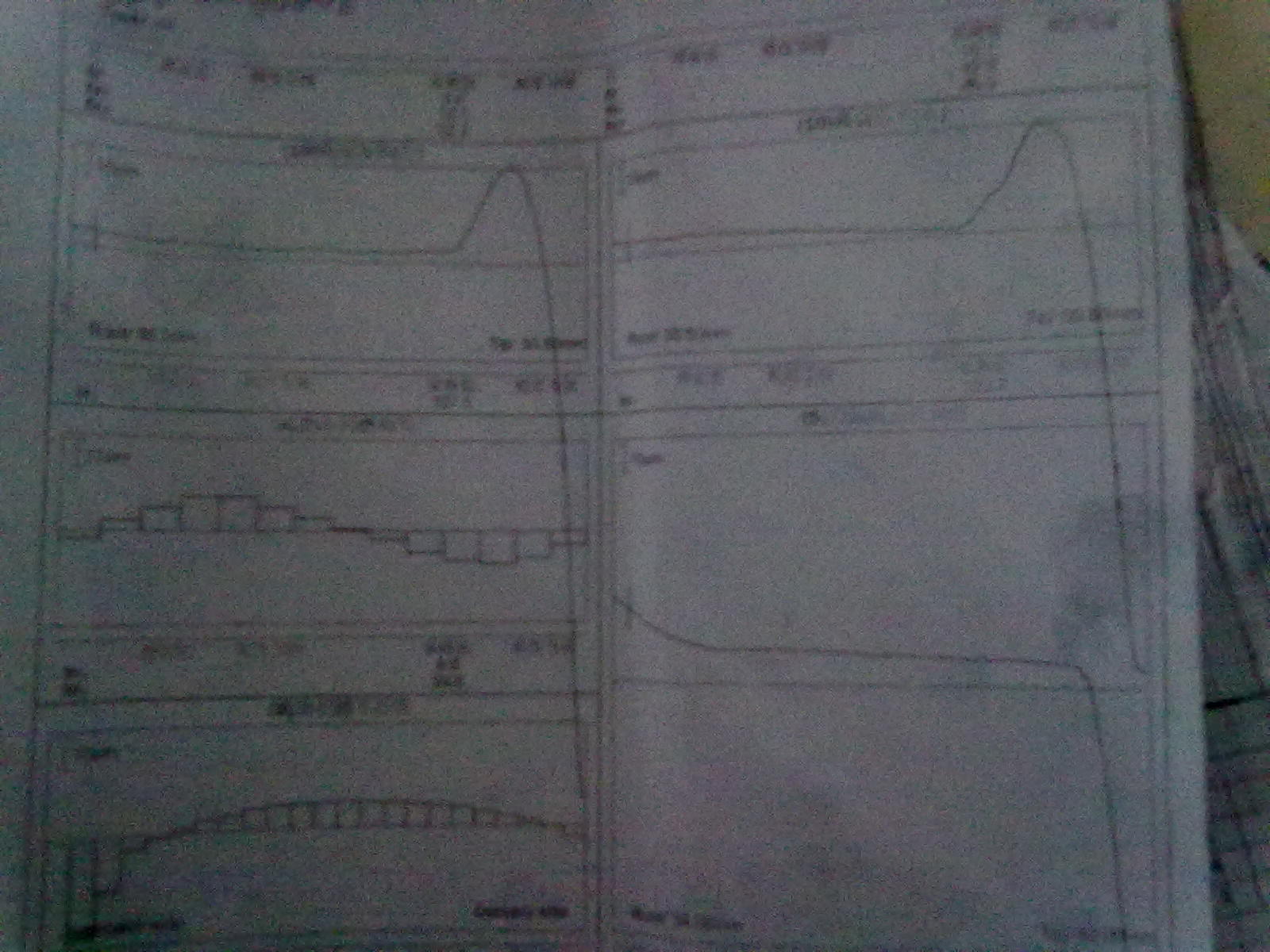

我的滚刀的计量图纸如上，帮忙分析下原因吧！

汪卓越 · 发表于 2011-10-3 17:30

螺旋线不好哦，

zhangyunhui · 发表于 2011-10-4 10:35

刀具装上刀杆检查刀具是否同心度太大？校正刀具同心度0.008MM以内。再试试！

zhr131400 · 发表于 2011-10-4 10:51

1.刀具装上后请保证刀具端面跳动0.005以内；2.可以在试着将刀具重磨一次；3.注意加工时排屑是否不良；4.加工时切削液是否充足、到位；5.刀具是否在有效范围内加工。
请确认以上几点！

zhr131400 · 发表于 2011-10-4 10:52

还有一点，工件在机器上最多跳动需要在0.01mm以内！

wxj73 · 发表于 2011-10-4 11:17

回复 zhr131400 的帖子

都检查了，刀具也重磨了，可是加工出来的还是那个样子！

zl3264507 · 发表于 2011-10-4 12:33

楼主应该是齿形一边大S形，一边是好的，这个问题一般出现在螺旋齿上，特别是螺旋角大的齿轮更加明显，我跟踪分析下来跟齿轮的滚齿加工时的受力有关系。一般情况下滚齿加工时，当滚齿的夹具调整到位，滚刀也没有问题的情况下，就和滚齿的传动链有关系了。
1、先检查一下分齿、差动的挂轮的间隙是不是合理，间隙太大也会出现这样的问题，分齿、差动的挂轮的间隙一般是0.1模数左右。
2、滚齿前先让滚齿机空运转一段时间，防止液压不稳定。

wxj73 · 发表于 2011-10-4 14:11

回复 zl3264507 的帖子

你好！我们的滚齿机是重机的数控滚齿机，不需要打挂轮，液压也正常！就是不知道什么原因老是出现这种问题，就不知道原因，你们以前也遇到过这种问题吗？怎么解决的？
