在UG中用软件快速建零度弧齿锥齿轮副三维图像

hyfjy

有如下参数的零度弧齿锥齿轮副，我的计算记录如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-09-30
模数:M= 1.05    齿数: Z=         8             38
法向齿形角:          α= 20 度     齿宽中点螺旋角:β= 0 度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .37          -.37
切向变位系数:       Xt =           .195         -.195
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          设计两轴夹角为 75 度
刀具直径Do= 38.1    刀盘号数: 1.5    刀尖圆弧 r= .2625
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             8.4           39.9
节锥角            E=            10.9152129411086  64.0847870588914
节锥距            R=            22.180424212233
齿宽              b=           7
齿顶高           ha=            1.281         .504
齿根高           hf=            .701399993240833            1.47839999324083
全齿高            H=            1.98239999324083
顶圆直径          D=             10.9156495007415            40.3405369448303
顶锥角           Ea=            14.72853      65.89602
根锥角           Ef=            9.10398       60.27147
轮冠距           Ak=            21.5365811638907            9.24042769493416
中点模数         Mm=             .884313358264214
中点法向模数    Mfm=               .884313358264214
中点弧齿厚      Sfm=   1.799696447486           .978455902308167
中点分度圆弦齿厚sm=    1.78098117322981            .978429494244121
中点分度圆弦齿高hm=    1.16009950636401            .396434148233708
大端分度圆螺旋角βs=    9.74312619450932
大端分度圆周节  Ps=   3.29867228626928
大端分度圆弧齿厚Sf=    2.14102978438257            1.15764250188671
大端分度圆弦齿厚S大=    2.11874850741773            1.15761148012459
大端分度圆弦齿高h大=    1.4142628400886             .507669712352647
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 4.75   齿宽系数F= .315593603306259
齿根角           Of=            1.81123       3.81332
齿顶角           Oa=            3.81332       1.81123
当量齿数Z当= 8.14739890988745  86.9484397381369 冠轮齿数Z冠= 42.24842707092
中点端面重合度Et= 1.17411841452489  中点轴向重合度En= 0
中点总重合度: E总= 1.17411841452489
中点法面当量齿轮重合度Env=  1.17411841452489
小端面端面模数Ms=  .718626716528428 建议大端齿根倒圆: R= .32 小端齿根倒圆: r= .22
小端面分度圆弧齿厚Sx= 1.46533447994325  .79229793337581   计算时间:20:42:59

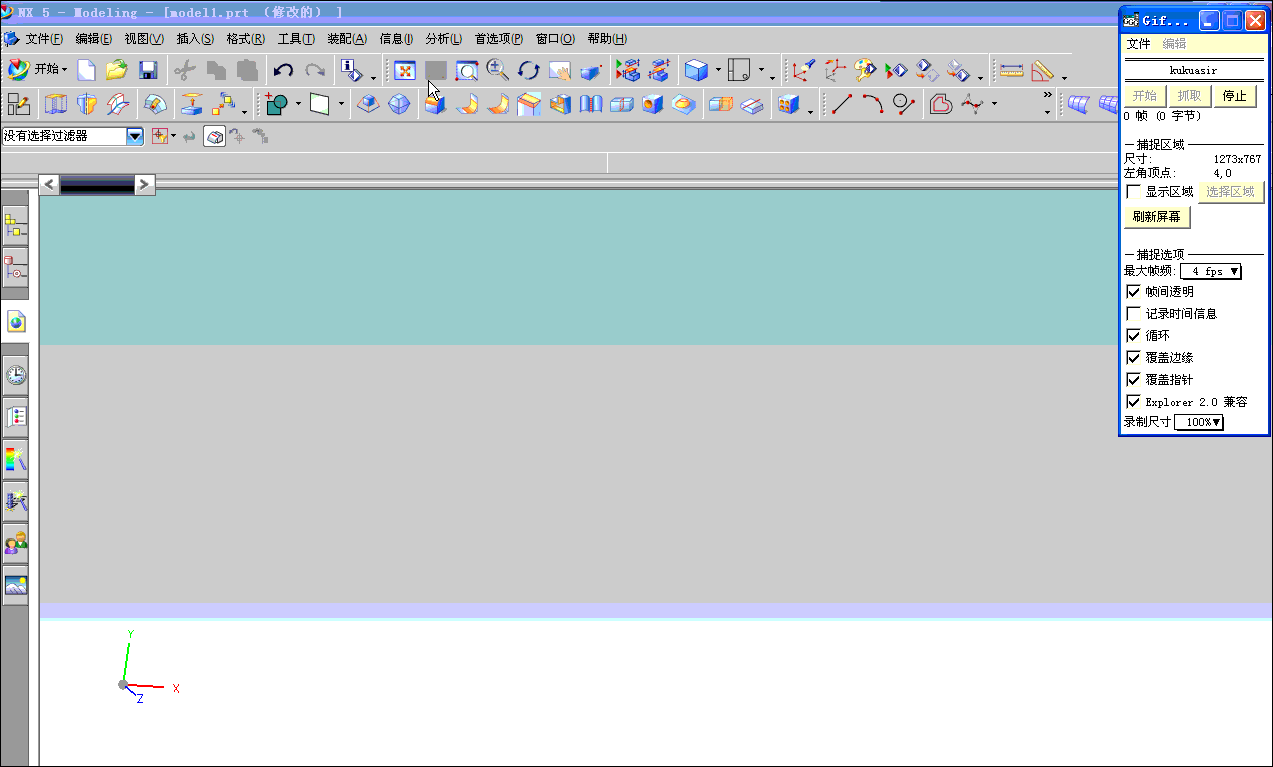

软件在计算后输出建模文件Z0.处理后在UG中可以快速建模：

大地天空

请问您用在grip中哪两个参数做变量的呢？我是新手，不太懂，轮配是根据什么画出来的呢

hyfjy

大地天空 发表于 2012-2-10 16:53


登录/注册后可看大图

请问您用在grip中哪两个参数做变量的呢？我是新手，不太懂，轮配是根据什么画出来的呢

零度弧齿锥齿轮是弧齿锥齿轮中的一个特例，中点螺旋角等于零，在加工上接近弧齿锥齿轮副，而在使用上接近直齿锥齿轮副，好处是轴向向力较小，缺点是价格较直锥齿较高。故目前使用并不是太多。
从设计角度说是用的弧齿锥齿轮的计算公式，齿高系数较弧齿锥齿轮大一些，我因为只有格制的弧齿锥齿轮计算工具，故用的参数稍差一点，好在主要目的是为了看到零度弧齿锥齿轮副的设计过程及建模过程，就这样建模后，也能得到较好的接触区。
在建模上，与弧齿锥齿轮是一样的，首先得计算出齿轮副的所有啮合参数，然后根据齿面的共轭原理进行三维建模了。
谢谢关注。

meng198599

本软件已经中国国家版权局登记

qidian

费老，您建立的这个模型，是从加工计算得来的，还是从几何关系得来的？看您的那个计算过程，感觉像是后者，不知是否对不对？

05020705

费老师，齿面有数学模型吗？

kisswang5

楼主老师，你用的这个格里森计算软件能不能分享下？

kisswang5

楼主老师，你用的这个格里森计算软件能不能分享下？
