为什么标准齿轮的齿顶高系数选择1?

hesheya · 发表于 2011-9-30 07:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家有谁知道为什么标准齿轮的齿顶高系数选择1，顶隙系数选择0.25？欢迎大家讨论

mrmrw · 发表于 2011-9-30 08:01

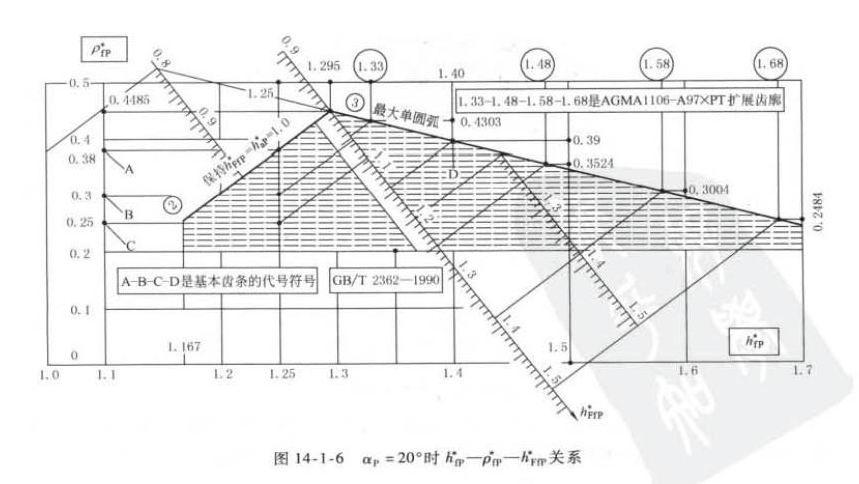

看懂此图就知道了！

qiduo002 · 发表于 2011-9-30 12:26

不太懂，能解释一下为什么吗

hyfjy · 发表于 2011-9-30 20:07

在采用20度压力角的同时，世界上还有采用压力角为14.5度的齿轮，这二种压力角各有利弊，但目前国际标准已趋于用20度压力角，不少国家也都采用了国际标准，我国也是这样。
对于20度压力角的齿轮，从统计角度说，当取齿高系数为1，齿顶间隙系数为0.25时，除了计算上的方便，还有对于齿形的抗弯强度较为适中。表现在重合度基本够用，轮齿早期损坏的可能性不大等。
任何‘统一’的规定都会有例外，在设计齿轮副时，因使用条件的不同，也有设计齿高系数不为1的，所以说，取1，只是一个特例，是众多齿高系数中使用较多的一种，绝不是只能用1.间隙系数也是一样，绝不是只能用0.25，比如许多种插齿刀具的齿高系数为1.3，这时只能做出间隙系数为0.3的齿轮，好处是有效渐开线起始圆较小，坏处是抗弯强度有一定的影响。
世界上没有绝对的事，人类在不断总结经验中会找到适用的较好参数，用得多了，便成了标准。如果有更好的选择，得到更多人的认可，便有了新的标准。

hesheya · 发表于 2011-10-6 15:37

回复 hyfjy 的帖子

呵呵，到位，给力
