大阪精密齿轮测量中心

adyi004007

大阪精密机械株式会社

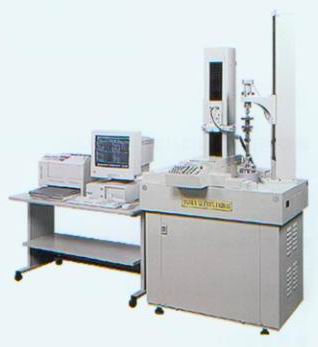

GC-1HP 全自动齿形、齿向、齿距测量机

规格

测量项目  直齿轮、斜齿轮的齿形、齿向误差
  内齿轮的齿形、齿向误差
   各种齿距误差（邻接、单齿、累积齿距误差）、齿沟偏差
模数  0.2~3mm
齿数  350
齿轮外径  最大Φ130mm
基圆直径  0~Φ100mm
齿宽  最大200mm
咬合线长  ±50mm
齿倾斜角  0°~±65°
齿轮轴长  0~300mm（特别规格：0~500mm）
齿轮重量  最大20Kg

联系方式：13817603175 陈



特点

※高度的持久性和测定精度的提高

   最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。

※缩短测定时间，进一步提高效率

   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。

※提高保养性

   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。

※与Windows配套使用，以提高操作性

   由于在操作系统中采用了Windows，使操作方便如同操作电脑。

adyi004007

大阪精密

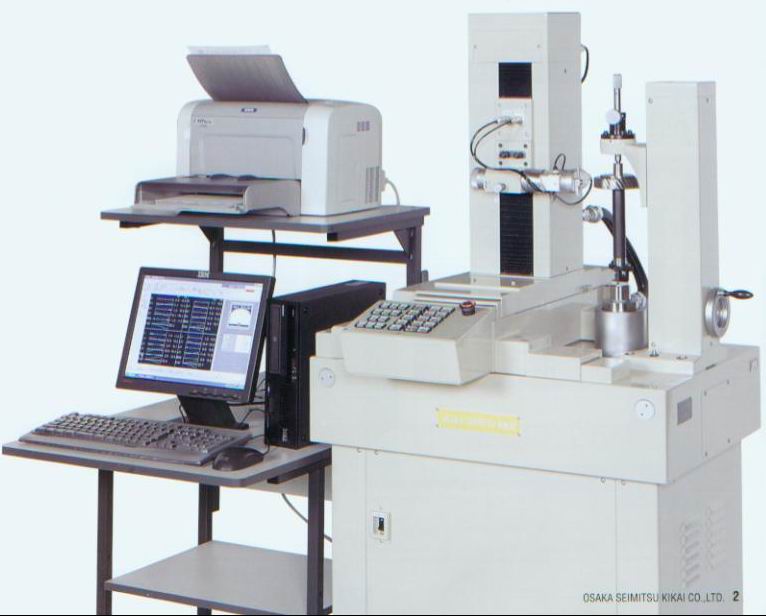

全自动齿形、齿向、齿距测量机CLP-35S
规格

测量项目  直齿轮、斜齿轮的齿形、齿向误差
   内齿轮的齿形、齿向误差
   各种齿距误差（邻接、单齿、累积齿距误差）、径向跳动
模数  0.5~12mm
齿数  10~500
齿轮外径  最大Φ350mm
基圆直径  0~Φ300mm
齿宽  最大400mm
咬合线长 ±120mm
齿倾斜角  0°~±65°
（特别附件）  ±65°~±90°
齿轮轴长  50~600mm
  （特别规格：50~800mm）
齿轮重量  最大150Kg
测量最小单位  0.0001mm

特点

※高耐久性及高精度性

  使用优良的材料，最大限度地人性化设计从而实现了高耐久性、高精度。设计方面，本公司是世界齿轮ISO委员会成员，为用户提供世界一流的高精度产品。在各类轨道精度方面，拥有日本为数不多的平面制作工艺师，将各轨道的平整度达到了世界一流的水平的产品提供给用户。优良的材料，设计，高精度零件制作，造就了高品质长寿命的杰出产品。

※直接驱动方式

  驱动模式和过去产品不同，由伺服马达系统进行控制。摩擦系数极低，精度及运转速度大幅提高，测量时间大幅缩小。旋转驱动系统采用内置式马达，从而满足了高速测量的要求。

※完备的售后服务体系

  在设备交货时展开充分的操作以及维护教育。着重说明各种注意事项以及异常排除方法，同时加强软件操作训练。在全世界设有维修点，在24小时内用户报修做出及时反应。对于误操作造成的故障，通过口头或电子邮件等方式即刻处理完成。定期联系用户，听取用户目前的设备使用情况，对于隐藏的问题及时发现解决。

联系方式：微科帝（上海）国际贸易有限公司
          021-62259911
                 13817603175

ztyq668cn

这是做什么用的,可否简短说明一下.谢谢

adyi004007

ztyq668cn 发表于 2011-11-24 23:46


登录/注册后可看大图

这是做什么用的,可否简短说明一下.谢谢

测量直齿轮、斜齿轮的齿形、齿向误差
   内齿轮的齿形、齿向误差
   各种齿距误差（邻接、单齿、累积齿距误差）、径向跳动

adyi004007

大阪精密齿轮测量中心
GC-1HP全自动齿形、齿向、齿距测量机

规格
测量项目  直齿轮、斜齿轮的齿形、齿向误差
  内齿轮的齿形、齿向误差
   各种齿距误差（邻接、单齿、累积齿距误差）、齿沟偏差
模数  0.2~3mm
齿数  350
齿轮外径  最大Φ130mm
基圆直径  0~Φ100mm
齿宽  最大200mm
咬合线长  ±50mm
齿倾斜角  0°~±65°
齿轮轴长  0~300mm（特别规格：0~500mm）
齿轮重量  最大20Kg

特点
※高度的持久性和测定精度的提高
    最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。
※缩短测定时间，进一步提高效率
   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。
※提高保养性
   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。
※与Windows配套使用，以提高操作性
   由于在操作系统中采用了Windows，使操作方便如同操作电脑。

联系方式;13817603175 陈

天华齿轮

我们公司要进一台测量中心，CLP-35S价格是多少，剃齿刀、滚刀能测吗？QQ547774355

fev16

你好 请问这个可以直接检测直齿锥齿轮的模具嘛？
也给我一份了解下嘛  谢谢
806388137@qq.com

adyi004007

fev16 发表于 2011-12-13 18:20


登录/注册后可看大图

你好 请问这个可以直接检测直齿锥齿轮的模具嘛？
也给我一份了解下嘛  谢谢

你好，资料已发送到你QQ邮箱。请参考。可以的话我们可以在电话里谈。

adyi004007

大阪精密机械株式会社

GC-1HP  全自动小模数对应齿轮测量机

规格
测量项目                 直齿轮、斜齿轮的齿形、齿向误差
                         内齿轮的齿形、齿向误差
                        各种齿距误差（邻接、单齿、累积齿距误差）、齿沟偏差
模数                         0.2~3mm
齿数                         350
齿轮外径                 最大Φ130mm
基圆直径                 0~Φ100mm
齿宽         最大         200mm
咬合线长                 ±50mm
齿倾斜角                 0°~±65°
齿轮轴长                 0~300mm（特别规格：0~500mm）
齿轮重量                 最大20Kg

特点
※高度的持久性和测定精度的提高
   最优先地考虑作为机械的稳定性，在测定机有必要的滑动杆上进行“刮刀加工”以确保高精度。
※缩短测定时间，进一步提高效率
   通过谋求动力传送的最佳化，实现了机械动作的更加高速化。另外，通过重新评估机械的测定动作，在不降低测定精度的前提下缩短了测定周期。
※提高保养性
   界面转换装置和外围设备被设计成为可以以单元组件为单位进行更换，以保证在万一发生故障时，可以通过最小程度的更换，迅速地重新开始作业。
※与Windows配套使用，以提高操作性
   由于在操作系统中采用了Windows，使操作方便如同操作电脑。

联系方式：微科帝（上海）国际贸易有限公司  13817603175 陈

adyi004007

大阪精密机械株式会社

齿轮选别机 AG230

规格
测量模数：m0.1~
中心间距：70~230
测量项目：刻痕、撞击、尺寸

联系方式：13817603175  陈
