这样的行星减速机构为什么噪音大

wanghuang117 · 发表于 2011-9-23 21:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

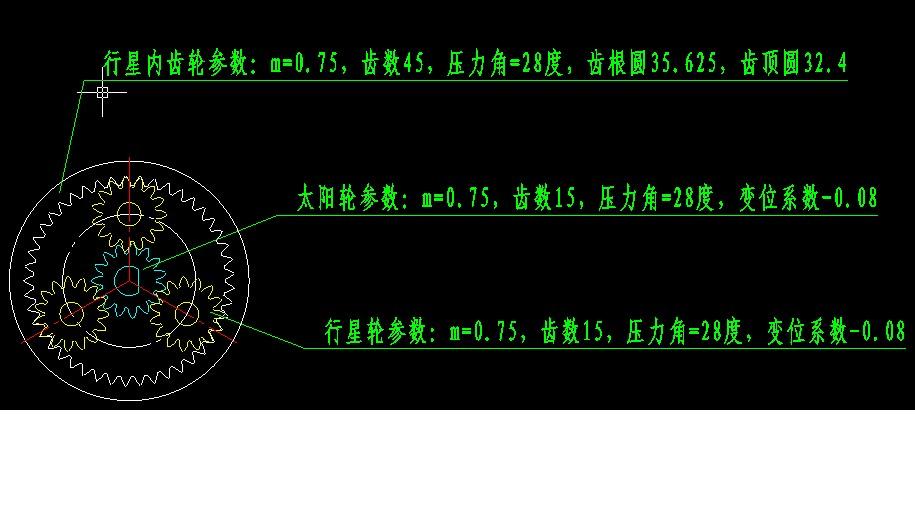

行星如图参数，齿轮箱由40电机驱动，电机转速5000rpm（额定电压12V，功率30W左右），三级行星减速，噪音值50cm测试65dBA，感觉齿轮配合有问题，请教牛爷？

hyfjy · 发表于 2011-9-23 21:59

65分贝不算噪音高吧。且距离还只有50厘米？要求是多少啊？

qdtruck · 发表于 2011-9-24 08:46

按照以上参数推算，齿圈的变位系数应该为+0.24（齿厚增大）。请告知齿圈的变位系数。

wanghuang117 · 发表于 2011-9-25 21:55

噪音要求要求60dBA

wenwfeng · 发表于 2011-9-27 08:45

学习学习

wanghuang117 · 发表于 2011-9-27 22:21

回复 qdtruck 的帖子

原设计图纸上只有齿根齿顶直径，无变位系数，应该可以推算的吧！

wsl192464 · 发表于 2011-9-28 21:39

减小压力角，可减小噪音

hyfjy · 发表于 2011-10-3 09:45

回复 wsl192464 的帖子

减少压力角主要目的是增加了重合度，当变位系数分配不当时，噪音不见得能降低，从齿面滑移率说，当二轮的齿面滑移率较接近时，噪音下降较为明显，故在设计齿轮副时，要以齿面滑移率作为目标函数，这样设计的齿轮副噪音较低。
当然，当重合度增加时，齿面应力会降低，对降低噪音也会起一定的作用。

470522264shs · 发表于 2011-10-4 12:59

回复 wanghuang117 的帖子

这是什么软件，在哪里可以下载得到呢，有没有相关的学习教材啊？望回复，谢谢！！！

zqtaibang · 发表于 2011-10-4 18:20

主要是看你的加工精度怎么样。
